Eksempler med HMIxx

Med anvendelse af dynamiske grafiske elementer kan en logisk afbildning af produktionsanlægget opbygges i HMI7ETH’s editor. Her kan lamper tændes og slukkes, søjler stige og falde og tal ændres i real-time, efterhånden som processen skrider frem.

hmi_programmeringsbillede

hmi_kemisk_blanding

Ovenfor: Kemisk blandeanlæg med niveau, start/stop knapper, flow- og ventilindikator samt links til yderligere funktioner.

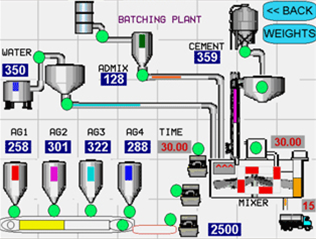

Til venstre: procesanlæg med flere indikatorer, timer og blandingsforhold, der beregnes og måles løbende.

hmi7_programmeringsbillede

Her ses programmeringsinterfacet, som afvikles på en Windows pc.
