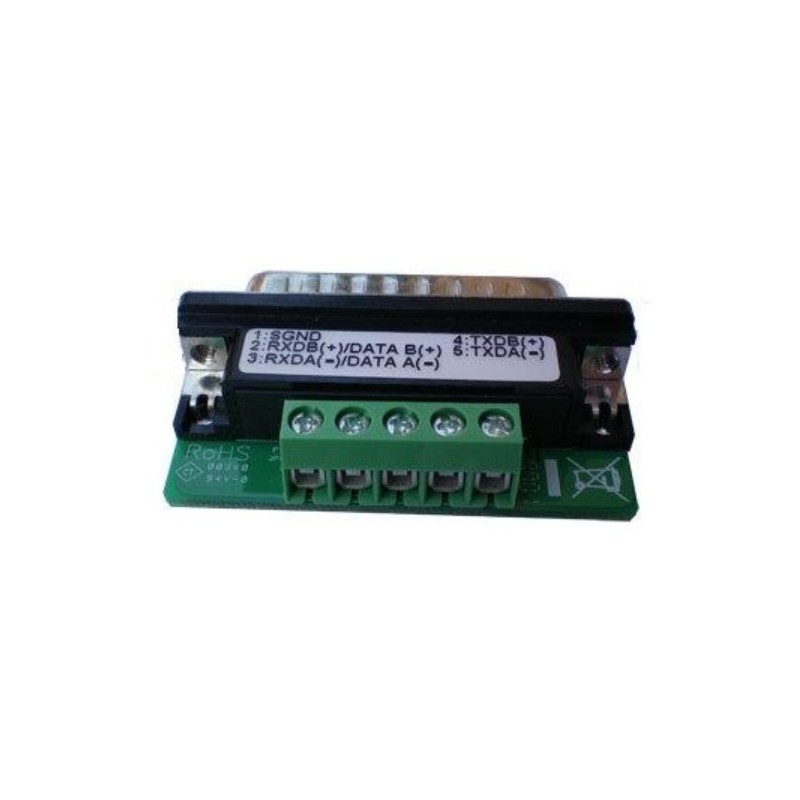

Omformer DB25 han til RS422/485 terminalblok. Adapter med 5 skrueterminaler - Moxa NP21103
Omformer DB25 han til RS422/485 terminalblok
Adapter med 5 skrueterminaler
Op til 15V
Til analog kommunikation
Moxa NP21103

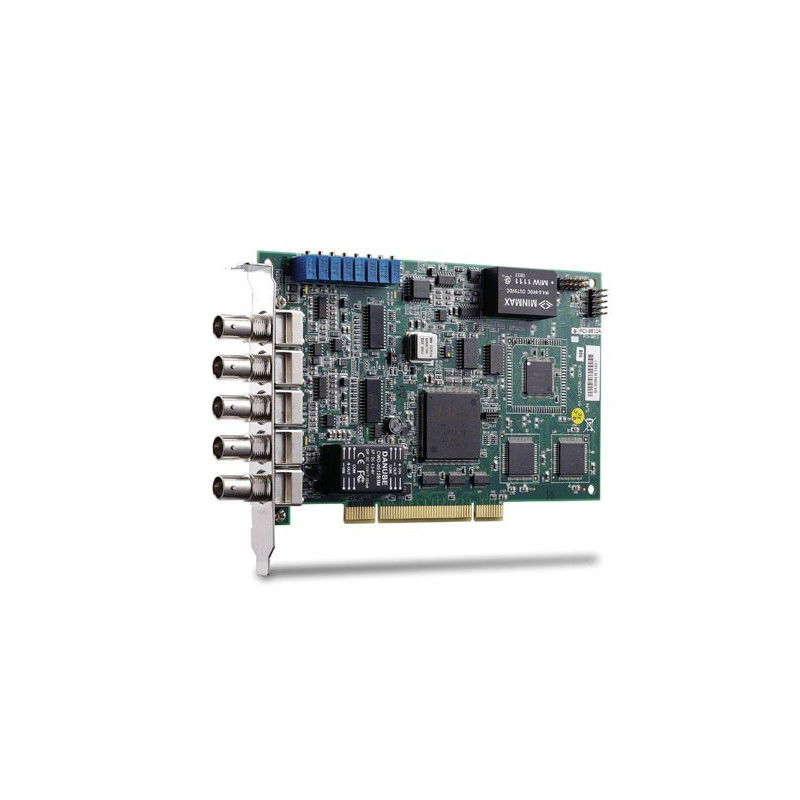

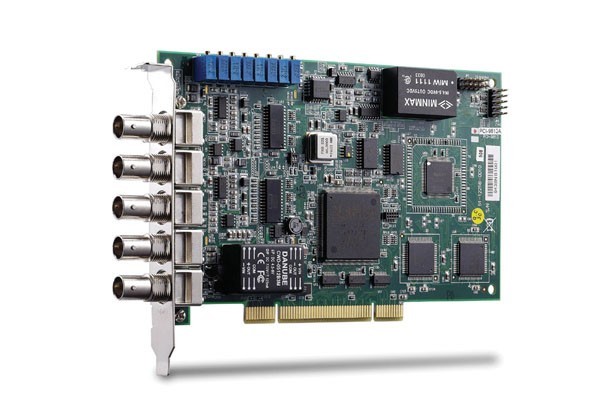

20MHz A/D på et PCI kort
Samtidig konvertering på 4 kanaler
Adlink PCI-9812
·
Bus – interface:
32bit PCI bus; "Plug & Play"
Indgange:
4 indgange "single ended" til samtidig konvertering op til 20MHz
Konverter: B. B. type ADS800 – Desuden fælles separat triggerindgang
Områder:
±1V eller ±5V vælges med loddeterminaler på kortet
Opløsning:
Flash konvertering med: 12bit opløsning
Nøjagtighed:
0,015% af udlæsning ±1bit
Ulinearitet:
±1bit
Databuffer:
Der er 64KB FIFO buffer til måledata på kortet
Konverteringshastighed:
Op til 20MHz
Indgangsimpedans:
50W, 1,25KW eller 15MW vælges på kortet
A/D trigger
Trigning af samtidig måling på op til 4 kanaler kan aktiveres på 3 måder:
Intern trigger
Af oscillator på kortet med programmerbar frekvens op til 20MHz
Ekstern kant-trigger
Af positiv eller negativ kant på eksternt digitalt signal
Ekstern niveau trigger
Når spændingen på en valgt indgang passerer et trigger-niveauet, der bestemmes af en programmerbar D/A konverter på kortet.
Ved at kombinere hardware trigger metoderne med software kontrol, kan både "pre-trigger" og "delay trigger" realiseres. Dvs. både data inden triggeren er aktiveret og data langt senere end triggersignalet kan indfanges. Se også foregående side vedr. spørgsmål i forbindelse med udnyttelse af høje konverteringshastigheder
Software:
Drivere og programmer til DOS samt Windows 95 DLL-bibliotek medfølger.
Windows NT drivere og ActiveX kontrolelementer fås som tilbehør. Se herunder
Mål:
173 ´ 108 mm
Stik:
5 BNC stik til de 4 analoge indgange og en triggerindgang
Omformer DB25 han til RS422/485 terminalblok
Adapter med 5 skrueterminaler
Op til 15V
Til analog kommunikation
Moxa NP21103
ONLY 1 Left!

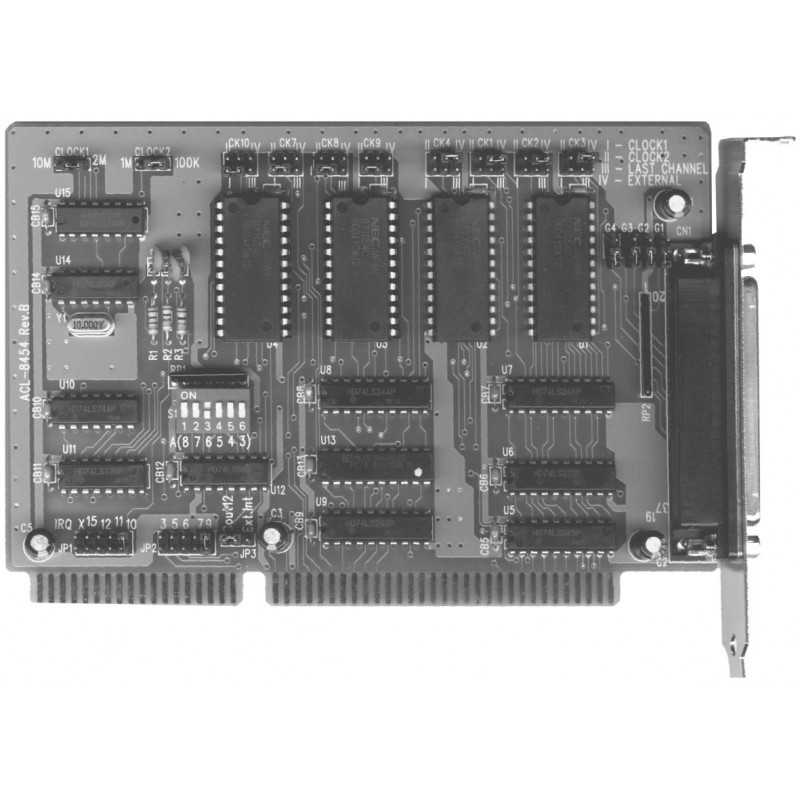

8-CH timers/counters
