En vejecelle benævnes også som lastcelle. En vejecelle er en transducer som skaber et elektrisk signal, hvis størrelse er direkte proportional med den kraft transduceren påvirkes af.
Vejecellers maks. kapacitet angives ofte i NEWTON meter (Nm), kilo NEWTON (kNm). 1000N (1kNm) = 101,97kg-m
En vejecelle kan have mange udformninger i stål, aluminium, hvor materialevalget giver vejecellen evnen til at kunne tåle et tryk og træk, uden at deformere. På metalkonstruktionen er pålimet strain gauges som udgør en Wheatstone bridge. Det er den mekaniske træk- og trykpåvirkning som ændre modstande i denne Wheatstone bro. En speciel vejeforstærker forbindes til Wheatstone broen og giver et udgangssignal til et visningsinstrument eller computer. En vejecelles kvalitet er resultatet af stor erfaring, valg af materialer, materiale-afstresning og ekstrem præcis håndværk.
Der er 36 varer.
Rustfri; H=40 mm; Dia=98 mm: Fuld belastning=5 tons
Strain gauge vejecelle
Side force kompenseret
Højde: 45 mm
Diameter: 153 mm
Fuld belastning: 11 tons.
Single point celle m/M8 x 2,5 gevind; Fuld belastning=250 Kg
Overbelastningsbeskyttelse: ± 200% af nominel belastning
Temperatur:
Område med temperatur: -10ºC til +45ºC
Temperatur under brug: -55ºC til +90ºC
Output Signal: 3,00 mV / V (nominel)
Forsyning af spænding: 15 VDC
Kabellængde: 1,5 m
Dimensioner: 130 x 73 x 31,8 mm
Vægt: ca. 685 g
Linearitet: ± 0,02% af den nominelle belastning
Hysterese: ± 0,02% af den nominelle belastning
Reproducerbarhed: ± 0,01% output
Vejecelle serie til det hårde miljø
Serien er fra 12.5N til 445kN
Aktuel model er till 111kN
Temperaturkompenserede strain gauge
%FS: 0.03%
Høj output: 4mV/V for høj nøjagtighed
Meget lav deflection
Udført i rustfrit stål
Hermetisk miljø-forseglet
3-akse – ForceX, ForceY, ForceZ vejecelle
3 selvstændige strain gauge broer
Serie fra 10N til 500 kN kraftområde
Aktuel model er til 120kN
Kompakt størrelse
Lav cross talk
mV/V udgang
Temperaturkompenseret
Udført i aluminium - afstresset materiale

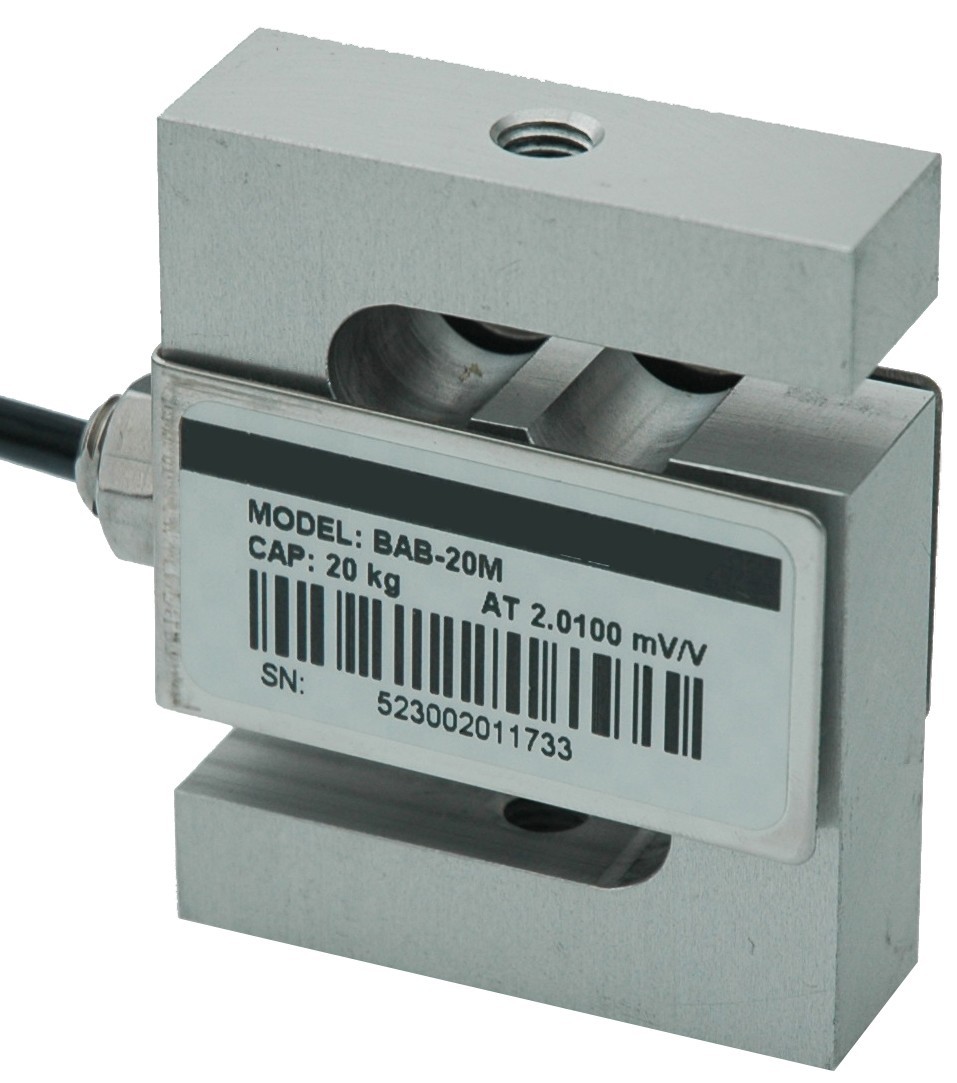

Standardcelle m/M8 x 1,25 gevind; Fuld belastning = 20 Kg
Standardvejecelle m/M8 x 1,25 gevind
S-beam type
Fuld belastning = 5 kg
Maks belastning: 7,5kg
Tryk- trækcelle m/M10 x 1,5 gevind; Fuld belastning= 500 Kg
Standard Cell m / M8 x 1,25 gevind; Fuld belastning = 50 kg. Maks belastning: 75 kg.
Standardcelle m/M8 x 1,25 gevind; Fuld belastning=10 Kg
Standardcelle m/M12 x 1,75 gevind; Fuld belastning=500 Kg
S-type load celle
Impedans input: 410 ohm
Impedans output: 350 ohm
Exitation: 10 - 15V
4-wire
Gevind i top og bund: M8 x 1,25mm
Fuld belastning = 100 Kg
Overload: maks. 150%
Overbelastningsbeskyttelse: ± 200% af nominel belastning
Output Signal: 3,00 mV/V (nominel)
Forsyning af spænding: 15 VDC
Kabellængde: 1,5 m
Dimensioner: 155,4 x 73 x 31 mm
Vægt: ca. 875 g
SMT Overload Protected S-Type Load Cel
