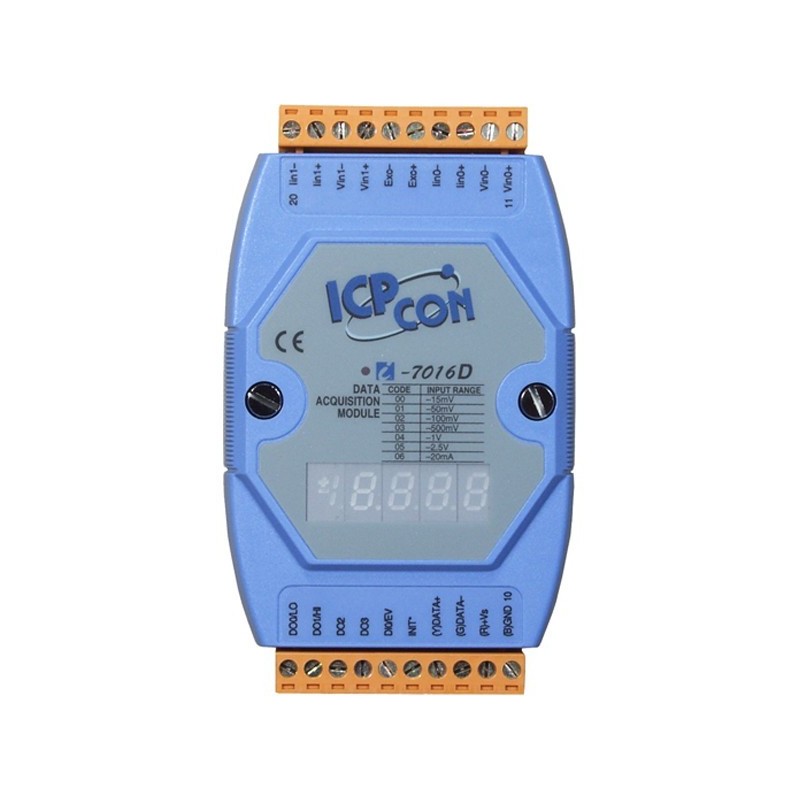

2 ingångar för strain gaugemätare, 1 x exciteringsutgång, 1 x digital in, 4 x digital ut, RS485 buss, Display.

RS485 modul för lastningsceller
2 analoga ingångar för 4 tråd lastcell,
1 Excitation utgång
1 Digital ingång
4 Digitala utgångar
Mätning: 10 - 30VDC

M485-AD16DA12-ID
1 659  DKK
Exkl. moms
Kvantitet
Fysiskt i lager

  • Download PDF
  • file_download Downloads
  • live_help Ask a question

I industriell miljö finns det många exempel där kraften ska omvandlas till en mätbar elektrisk utgång.

I de flesta fall används en spänningsmätare i en lastcell. Men frågan är hur ska vi haneeetera dessa elektriska utgångsmätningar? I den här situationen är M485-AD16DA12-ID säkert det bästa valet. Inte bara kan modulprocessdata från en lastcell eller barmätare, det har också linjär kartläggning som kan användas för att direkt konvertera den resulterande data till vikt via ett anpassat korrespondentbord. M485-AD16DA12 ID stöder fullbrygga spänningsmätare och tillhaneeedahåller 2 analoga ingångskanaler, 1 excitationsspänningsutgångskanal, 1 digitala ingångskanaler och 4 digitala utgångskanaler. Modulen har ett programmerbart ingångsområde (± 15 mV, ± 50 mV, ± 100 mV, ± 500 mV, ± 1 V och ± 2,5 V), och varje analog ingångskanal kan konfigureras individuellt. Excitationspänningsutmatning kan vara i intervallet 0 ~ +10 V med en driveffektivitet på 40 mA. Digitala utgångskanaler kan också ställas in som höga eller låga larmutgångar.

Forsyning
10 - 30 VDC, 2,2 W via klemrække
Indgangsimpedans
2 MΩ
Isolation
3000 VDC
Maks. hastighed
10 pr. sek.
Opløsning
16 bit, ±0,05 % præcision
Skærm
4½ ciffer display
Stabilitet
Nulpunktsdrift: ±0,6 µV/°C Drift af følsomhed: ±25 ppm/°C
Udgange
12 bit: 0-10 V 0,05 % af FS Drift af følsomhed: ±50 ppm/°C
Udgange
4 stk. “Open collector”: 30 VDC, 30 mA
