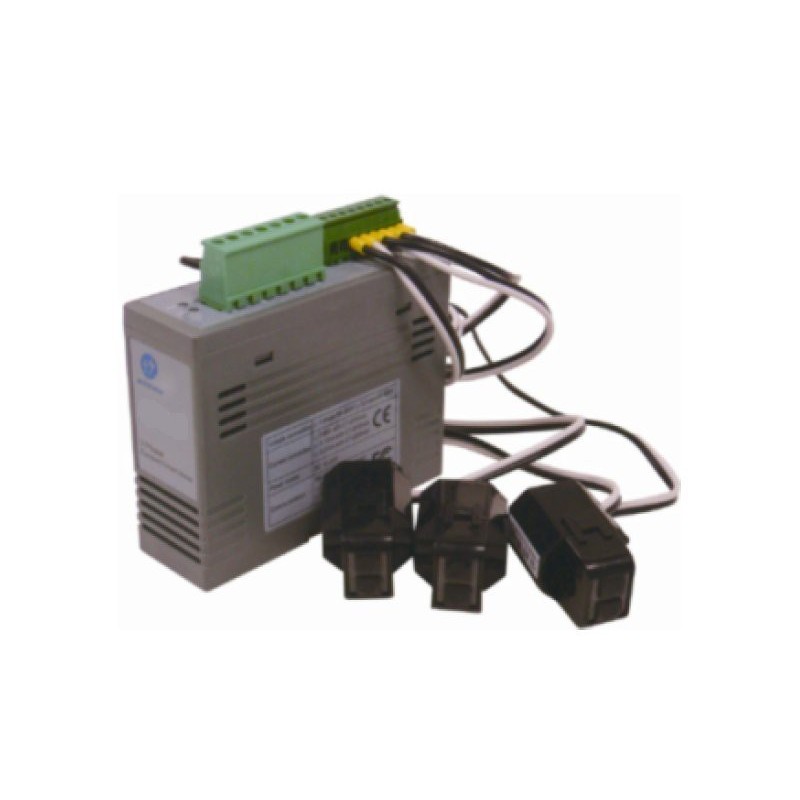

1 faset energimåler med MODBUS RTU (RS485 interface)

1 fase energimåler/logger med Windows software

LOG4F
779  GBP
Eksklusive MVA
Antall
Fysisk på lager

  • Download PDF
  • file_download Downloads
  • live_help Ask a question

Effektmåling på 1 fase.

Som LOG3F+ men kun til 1 fase men med 4 strømmålere, kan måle forbrugt på op til 4 kanaler.

1-faset energimåler med RS485 MODBUS interface.

Ægte RMS effektmåler som tager højde for fasedrejningen, der kommer ved kapasitive og induktive belastninger som f.eks. fra en motor. Kan også bruges på almindeligt 230/400 VAC udstyr.

LOG4F leveres med software, der kan vise det aktuelle forbrug samt spændingsniveau. Softwaren kan også gemme målingerne med et justerbart interval.

Med LOG4F kan forbruget på den enkelte fase aflæses samt det samlede forbrug. God til at bestemme til hvilken fase, man bør leverer til, fra et solcelle anlæg. Kræver kendskab til MODBUS protokollen hvis data ønskes hentet på anden måde.

En beskrivelse af MODBUS kan findes her http://www.modbus.org

Annen
Kan monteres på DIN-skinne. Måler V, A, VA, kW, kvar, PF, kWh, kVAh, Kvarh for de 3 faser samt samlet forbrugt i alt
Driftstemperatur
-10 – 70 °C
Forsyning
10 – 30 VDC
Måleområde
Spænding 10 – 500 VAC. Strøm 0,025 – 60 A
Nøjagtighed
0,5 %
Protokol
MODBUS RTU. Hastighed 9,6 19,2 eller 38,4 kbits. Adresse 1 til 64 sættes op via dip switch
Software
Windows XP, Vista og Win7 32/64 bit. Ved datalogning gemmes data i en kommasepareret fil
Tilslutning
RS485 og spænding via skrueterminaler. Strøm via clips til maks. kabel diameter 10mm
