Adlink DIN-68S-01. Terminalkort med 68 skrueterminaler
Adlink DIN-68S-01
Terminalkort
Innebygd Connector
68-pin SCSI-II Hun
103 x 85 x 46,2 mm (B x L x H)
Supporterer 32-bit 3.3 V eller 5 V PCI bus
4-CH differential analog inputs
Op til 2 MHz simultaneous-sampling rate (DAQ-2010)
14-bit A/D resolution (DAQ-2010)
Op til 8k sample A/D FIFO (DAQ-2010)
Bipolar eller unipolar analog input område
Programmerbar forstærkning på x1, x2, x4, x8
Skriv til PCI. De samme spesifikasjonene som ADQ4S14PCI-I.

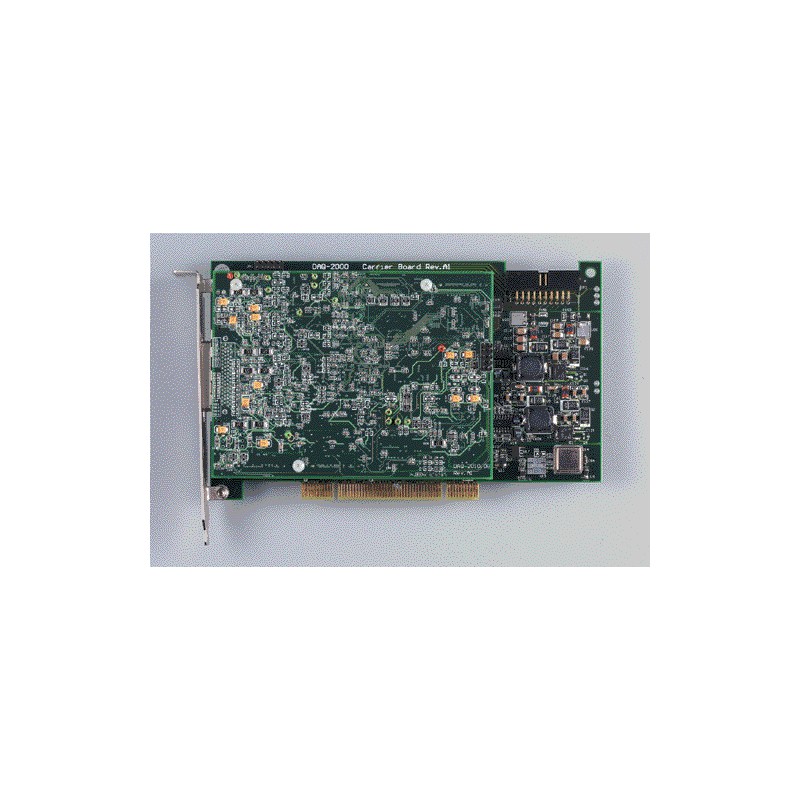

Han 4-kanals A / D-konverter Bruker en omformer for hver indgangskanal, kan en slik konvertering finde STED eksakt samtidig om Alle kanaler, som Ofte er et krav tre MALING på signaler med stor båndbredde. Desuden udnyttes A / D konverterens Hastighet fuldt ud. Konvertering av flere A / D-kort monteret på samme PC kan synkroniseres. DMA overførsler understøttes, slik at A / D konverterens Fulda Hastighet kan udnyttes. Den differentielt koblede indgange sikrer den bedst mulige støjundertrykkelse.Skriv til PCI. De samme spesifikasjonene som ADQ4S14PCI-I.
Han 4-kanals A / D-konverter Bruker en omformer for hver indgangskanal, kan en slik konvertering finde STED eksakt samtidig om Alle kanaler, som Ofte er et krav tre MALING på signaler med stor båndbredde. Desuden udnyttes A / D konverterens Hastighet fuldt ud. Konvertering av flere A / D-kort monteret på samme PC kan synkroniseres. DMA overførsler understøttes, slik at A / D konverterens Fulda Hastighet kan udnyttes. Den differentielt koblede indgange sikrer den bedst mulige støjundertrykkelse.
Adlink DIN-68S-01
Terminalkort
Innebygd Connector
68-pin SCSI-II Hun
103 x 85 x 46,2 mm (B x L x H)
68Pin SCSI-VHDCI I / O-kabel
SCSI HAN - VHDCI-kontakt
For bruk mellom A / D-kort og klemmer
svart
1M
68pin SCSI-VHDCI I / O-kabel
SCSI han - VHDCI-kontakt
til bruk mellom A / D og terminalkort
Svart
2m
68pins SCSI-VHDCI I / O-kabel
SCSI han - VHDCI-kontakt
til bruk mellom A / D-kort og terminalkort
Svart
5m
Supporterer 32-bit 5 V PCI bus
12-bit A/D resolution (PCI-9111DG)
16-CH single-ended analog inputs
Op til 100 kS/s sampling rate
On-board 1 k-sample A/D FIFO
Programmerbar forstærkning på x1, x2, x4, x8, x16
Bipolar analog input-område
Supporterer 32-bit 5 V PCI bus
16-bit A/D resolution (PCI-9111DG)
16-CH single-ended analog inputs
Op til 100 kS/s sampling rate
On-board 1 k-sample A/D FIFO
Programmerbar forstærkning på x1, x2, x4, x8, x16
Bipolar analog input-område
12 biters A / D-kort med programmerbar forsterkning
16 "single-ended" eller 8 differensial
45Khz for deling mellom aktive kanaler (Konverteringstid: 8 μs)
D / A-utgang: 1 utgang med 12 bit oppløsning
Område: 0-5 V og 0-10 V, & nbsp; linearitet: ½ bit; stabiliseringstid: 0,6 μs
Didital I / O: 16 TTL-inngang og 16 TTL-utganger
12 bit ver. inkl. drivere for DOS og Win.
Koblinger: DB37 kvinnelig kontakt for analoge innganger og utganger
2 x 20 pin IDC kontakter for 16 digitale innganger og utganger og tellere
Supportrer +5 V PCI Bus
Maksimum sampling rate er 12-bit A/D converter er ca. 45.000 samples/sec
16 single ended eller 8 differential analog input
Software selectable input område
A/D trigger mode: software trigger, pacer trigger, external trigger
Programmable high gain: 1, 10, 100, 1000 (PIO-821H/HU)
Input range: ±5V,±0.5V, ±0.05V,±0.005V(PIO-821H/HU)
1-channel 12-bit D/A voltage output
16-channel 5V/TLL digital input and output
Interrupt handling
