Adlink DIN-68S-01. Terminalkort med 68 skrueterminaler
Adlink DIN-68S-01
Terminalkort
Innebygd Connector
68-pin SCSI-II Hun
103 x 85 x 46,2 mm (B x L x H)
Supporterer 3.3 V eller 5 V PCI bus
12-bit A/D og sampling rate op til 110kS/s
16-CH single-ended or 8-CH differential inputs
On-board A/D FIFO
Bipolar eller unipolar analog input område
16-CH TTL DI og 16-CH TTL DO
2-CH 12-bit multiplying analog outputs

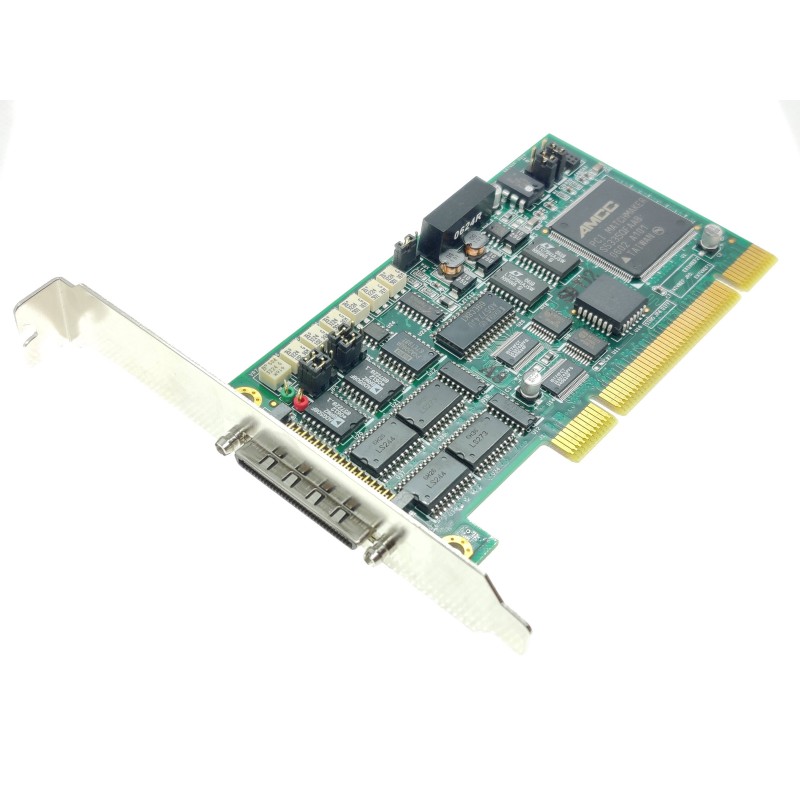

100KHz 12 bits A / D datainnsamling.
Og spennings utganger og 16 TTL I / O opptil 100 kHz / kanal PCI-kort.
Alle innganger er utstyrt med en inngang krets, for eksempel. kan monteres low-pass filter, spenningsdeler eller shuntmodstande (for strømmåling).
Input Adjustment:
Ved levering, bare inngangsmotstanden R1 til 0 Ω montert og steder å R2 og C er ledige.
Dekk profil versjon 3.3 og 5 volt PCI-spor.
12 bit ver. lavprofil PCI.
Adlink DIN-68S-01
Terminalkort
Innebygd Connector
68-pin SCSI-II Hun
103 x 85 x 46,2 mm (B x L x H)
Spare del
Datainnsamling uten programmering
68Pin SCSI-VHDCI I / O-kabel
SCSI HAN - VHDCI-kontakt
For bruk mellom A / D-kort og klemmer
svart
1M
68pin SCSI-VHDCI I / O-kabel
SCSI han - VHDCI-kontakt
til bruk mellom A / D og terminalkort
Svart
2m
68pins SCSI-VHDCI I / O-kabel
SCSI han - VHDCI-kontakt
til bruk mellom A / D-kort og terminalkort
Svart
5m
Supporterer 32-bit 5 V PCI bus
16-bit A/D resolution (PCI-9111DG)
16-CH single-ended analog inputs
Op til 100 kS/s sampling rate
On-board 1 k-sample A/D FIFO
Programmerbar forstærkning på x1, x2, x4, x8, x16
Bipolar analog input-område
Supporterer 32-bit 5 V PCI bus
12-bit A/D resolution (PCI-9111DG)
16-CH single-ended analog inputs
Op til 100 kS/s sampling rate
On-board 1 k-sample A/D FIFO
Programmerbar forstærkning på x1, x2, x4, x8, x16
Bipolar analog input-område
Supportrer +5 V PCI Bus
Maksimum sampling rate er 12-bit A/D converter er ca. 45.000 samples/sec
16 single ended eller 8 differential analog input
Software selectable input område
A/D trigger mode: software trigger, pacer trigger, external trigger
Programmable high gain: 1, 10, 100, 1000 (PIO-821H/HU)
Input range: ±5V,±0.5V, ±0.05V,±0.005V(PIO-821H/HU)
1-channel 12-bit D/A voltage output
16-channel 5V/TLL digital input and output
Interrupt handling
Supporterer 32-bit 3.3 V eller 5 V PCI bus
4-CH differential analog inputs
Op til 2 MHz simultaneous-sampling rate (DAQ-2010)
14-bit A/D resolution (DAQ-2010)
Op til 8k sample A/D FIFO (DAQ-2010)
Bipolar eller unipolar analog input område
Programmerbar forstærkning på x1, x2, x4, x8
