overføringsmodus RS422 - full dupleks
maks.overføringshastighet 115 kb/s
maks. linjelengde 1200 m
overførte signaler RxD, TxD
valgbar terminator 120R
kontakt RS232 D - SUB 9 pins F
kontakt RS422 D - SUB 9 pins M
galvanisk indikasjon (LED) rød PWR, gul RxD, grønn TxD
strømforsyning 12V + -10 %
inngangsforsyning maks. 1W
dimensjon 63 x 17 x 34 mm

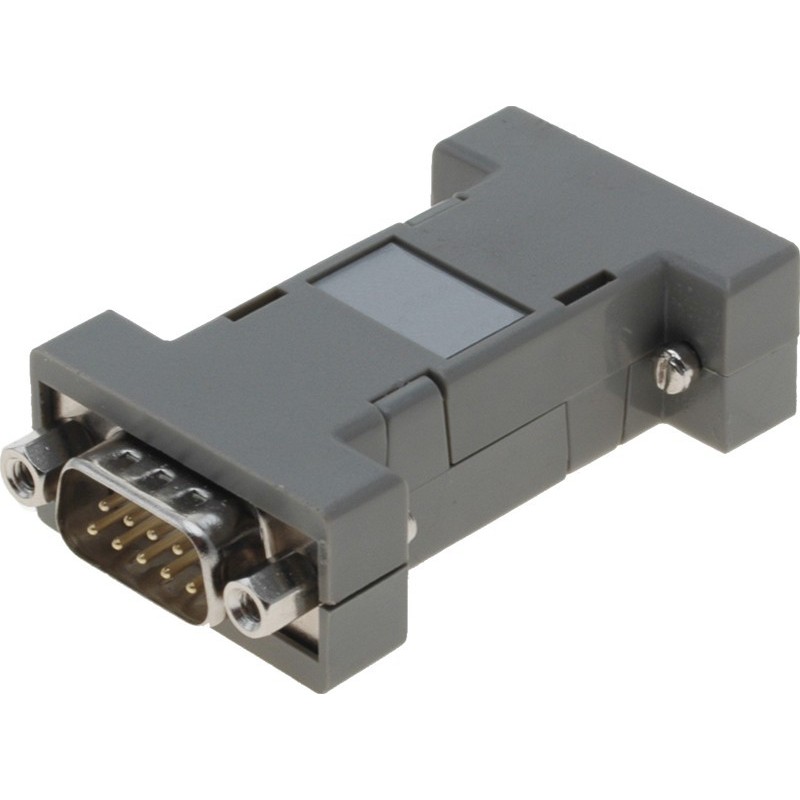

Type: RS232 for RS422 med galvanisk isolasjon og DB9-kontakt, full dupleks
Hastighet: Opptil 460 kbit / s
Avstand: RS422: Opptil 1,2 km RS232: Opp til 15 m
Isolering: 1 kV
Indikator: Tx, Rx og På-modus
Forsyning: 12 VDC Ekstern strømforsyning inkludert. Strømforbruk ca. 1 W
Plug: RS232: DB9 hun, RS422: DB9 han
Annet: & nbsp; Isolerer og overfører følgende signaler: Tx og Rx
Konverter / adapter, DB9 hunnplugg til DB25 hannplugg
Industrial RS232 to 422/RS485 Serial Converter/ Repeater with 2 KV Isolation, MOXA TCC-100i
RS-232 to RS-422 conversion with RTS/CTS support
RS-232 to 2-wire or 4-wire RS-485 conversion
2 KV isolation protection (TCC-100I/TCC-100I-T)
Wall and DIN-rail mounting
Plug-in terminal block for easy RS-422/485 wiring
LED indicators for power, Tx, Rx
-20 to 60°C operating temperature
RS485 RS232-kontroller / omformer
Koble til 3 x RS232-enheter fra 1 x RS485-buss
Baudhastighet 300 bit / s til 115.200 bit /s
10 V DC til + 30 V DC
Dual watchdog
256 KB SRAM buffer
1 x RS485 adresse per. Serielt grensesnitt
Driftstemperatur: -25 til +75°C
DIN feste
RS485 for RS232 eller RS422 for RS232
Optoisulert RS232 for RS422 / RS485 Converter
Supply Spenning er isolert mot RS232
Supply Spenning er isolert mot RS485 / 422
Automatisk baudhastighetsstyring
RS232 til RS485-omformer
Opto-isolert
Galvanisk isolasjon mellom DC-inngang og RS232-port
Forsyningsspenning: 9 - 50VDC, 10 - 34VAC
Automatisk strømstyring
Opptil 1,2km Innebygd termineringsresistans - kan kobles fra
Skrueterminaler
