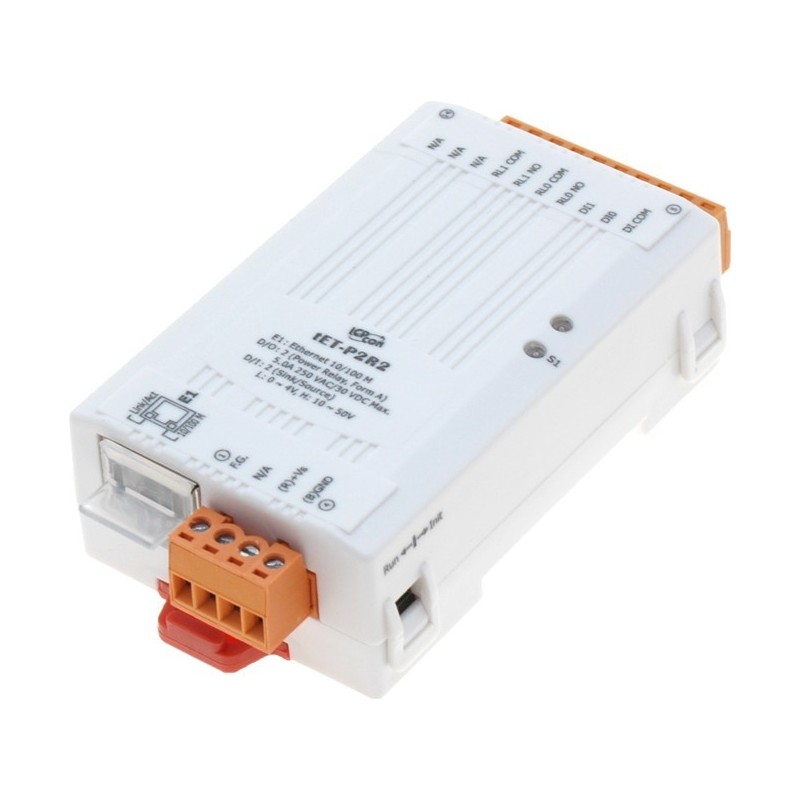

2 x digital inngang (wet), 2 x strøm reléutgang Ethernet, 32bit teller, I/O pair kobling, Modbus. PoE, 12 - 48VDC.

Ethernet I/O-modul Modbus / TCP / UDP Slave
1 x RJ45 Ethernet
Spenningsforsyning: PoE, 12 - 48VDC
Protokoll: TCP, UDP, HTTP, DHCP, BOOTP og TFTP
Webkonfigurasjon og Firmware Update via Ethernet
2 x Digital Input (wet - Volt input)
2 x Relé, COM, NO - 250VAC 5A, 30VDC 5A
Unngå induktiv last for å relay kontakter
med låst di og 32- bit 3.5kHz teller
med I / O par - inngangen er speilet i noens utgang
dual-watchdog med strøm-på-sikker verdi
Forbruk: 12 - 48VDC, 1.7 watt
mål : 98 x 52 x 27 mm
Driftstemperatur: -25 - +75°C

ETH-MOD2I2R-P-I
1 041  DKK
Eksklusive MVA
Antall
Fysisk på lager

  • Download PDF
  • file_download Downloads
  • live_help Ask a question

Med forskjellige digitale I / O-funksjoner, er et-til serien en IP-basert Ethernet I / O-overvåkings- og kontrollmodul. Modulen kan styres eksternt via Ethernet-nettverk ved hjelp av Modbus / TCP-protokollen. Det gjør etet mot serien perfekt integrasjon med HMI, SCADA, PLC og andre programvaresystemer.

Funksjonaliteten til ene mot serien er nesten det samme som Ethioxx-serien. Ethodet er serie mini Ethernet I / O-modulene som støtter forskjellige I / O-typer, for eksempel. Bildisolert digital inngang, relékontakt. Modulen kan brukes til å lage DI for å gjøre-pair-tilkobling via Ethernet. Når konfigurasjonen er fullført, kan etet versus seriemodulen samsvare med statusen til de lokale DI-kanalene, og deretter bruke Modbus / TCP-protokollen til kontinuerlig skriv til en ekstern gjør enheten i bakgrunnen.

- Mod har dobbelt vakthund automatisk tilbakestilt selv når den innebygde firmware kjører unormalt. Vertsjaktet overvåker vertsregulatoren (PC eller PLC), og utdata fra modulen kan gå til forhåndsdefinert modus (sikker verdi) når verten mislykkes.

For maksimal plassbesparelser tilbys et-mot serien i En fantastisk liten formfaktor som gjør det enkelt å installere hvor som helst, selv direkte innebygd i en maskin. Den er utstyrt med to flyttbare terminalblokkkontakter for enkel tilkobling og har en kraftig 32-biters arm MCU for å håndtere effektiv nettverkshandel.

Dimensioner
52 x 27 x 98 mm
Forsyning
12 - 48 VDC 2 W eller PoE
Indgang
2 stk. isolerede med fælles stel Logisk 0: 0 – 4 V Logisk 1: 10 – 50 V
Isolation
3750 VDC
Konfiguration
Via webbrowser
Stik
Skrueterminaler
Udgange
2 relæer Type A (slutte) Belastning: 30 VDC / 5A maks. pr. kanal 250 VAC / 5A maks. pr. kanal
Watchdog
2 stk. Wachdog timer. Den ene bruges til at genstarte modulet, hvis det fryser/låser. Den anden kan sætte udgangene til en forud bestemt værdi ved kommunikationsfejl
