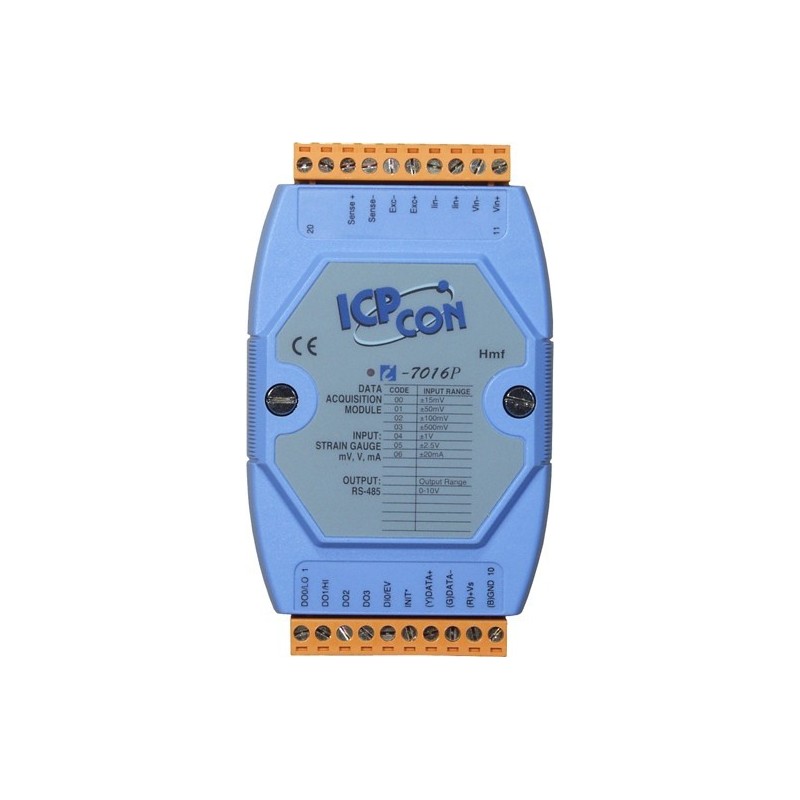

I-7016P 1-kanals Strain Gauge Input Modul med DCON Protokol (6-ledere) (Blå Cover)

I-7016P
  • I-7016P

I-7016P 16-bits måleforstærker sikrer overlegen præcise strain gauge målinger med lange kabler.

Excitationsspændingen (0V til +10V) til målebroen kan levere op til 40mA med en opløsning på 16-bit.

I-7016P har 1 DI kan bruges som 50Hz hændelsestæller og de 4 DO med åben kollektor udgang kan anvendes til høj/lav alarmering. 3kVDC intramodulær isolation. Arbejdstemperaturområde fra -25°C til +75°C.

I-7016P
Ring +45 56 66 20 20 for pris
Antal
På vej ind

  • Download PDF
  • file_download Downloads
  • live_help Stil et spørgsmål

Strain gauges anvendes til at påvise belastninger i stort set alle konstruktioner og materialer. Strain gauges er små sensorer, som kan sættes på overfl aden af en konstruktion. Udsættes konstruktionen for f.eks. træk, tryk eller torsion vil man med strain gauge kunne måle, hvorledes konstruktionen er belastet i lige netop det punkt, hvor strain gaugen er placeret. Strain gauge måling er ideel til verificering af konstruktionsberegninger samt til bestemmelse af kritiske punkter. Konstateres der fejl i en konstruktion, er det vigtigt at kunne dokumentere fejlens placering og omfang. Til det formål er strain gauge måling meget velegnet, fordi nøjagtige målinger på eksakte punkter i konstruktionen er mulige.



Strain gauges anvendes til måling af:

• Spændinger (tøjninger)

• Egenspændinger

• Egenfrekvenser

• Revneudbredelse

• Overfladetemperatur

• Belastning over tid
