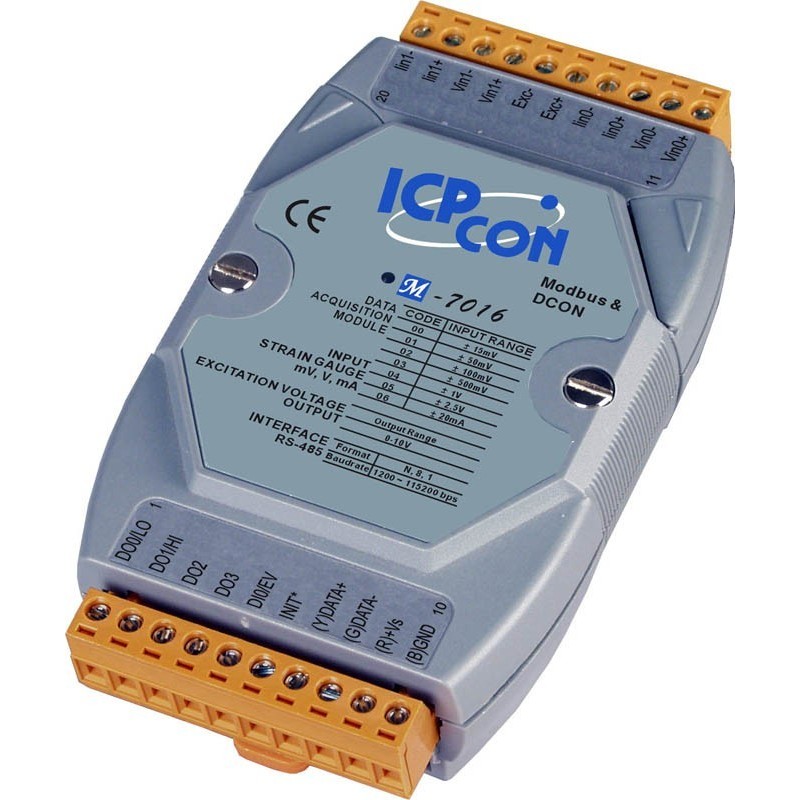

M-7016-G 2-kanals Strain Gauge Input Modul med DCON og Modbus Protokol (Grå Cover)

M-7016-G
  • M-7016-G

I/M-7016 Input Modul har en opløsning på 16-bit til 4 Strain Gauge (SG) sensorer i en fuld Wheatstone målebro. Excitationsspændingen (0V til +10V) til målebroen kan levere op til 40mA med en opløsning på 16-bit. Følsomheden for de 2 SG-kanaler kan individuelt programmeres til følgende måleområder:

±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, og ±2.5 V. I/M-7016 har 1 DI og 4 DO med åben kollektor udg.

M-7016-G
Ring +45 56 66 20 20 for pris
Antal
På vej ind

  • Download PDF
  • file_download Downloads
  • live_help Stil et spørgsmål

Strain gauges anvendes til at påvise belastninger i stort set alle konstruktioner og materialer. Strain gauges er små sensorer, som kan sættes på overfl aden af en konstruktion. Udsættes konstruktionen for f.eks. træk, tryk eller torsion vil man med strain gauge kunne måle, hvorledes konstruktionen er belastet i lige netop det punkt, hvor strain gaugen er placeret. Strain gauge måling er ideel til verificering af konstruktionsberegninger samt til bestemmelse af kritiske punkter. Konstateres der fejl i en konstruktion, er det vigtigt at kunne dokumentere fejlens placering og omfang. Til det formål er strain gauge måling meget velegnet, fordi nøjagtige målinger på eksakte punkter i konstruktionen er mulige.



Strain gauges anvendes til måling af:

• Spændinger (tøjninger)

• Egenspændinger

• Egenfrekvenser

• Revneudbredelse

• Overfladetemperatur

• Belastning over tid
