CPU indstikskort

Underkategorier

  • Backplane

    Industrisystemer med passivt buskort



    Ved design af systemer, der anvendes til industrielle formål eller som netværksservere, stilles der ofte særlige krav om mekanisk stabilitet og kort repara­tionstid. Begge dele opnås bedst med passive bus­kort.

    I en traditionel pc sidder CPU, RAM, diverse controllere og bus-konnektorer (slots) til ISA/PCI/PCI-Express udvidelseskort på bundkortet, men på et passivt buskort findes kun bus-konnektorer. Til gengæld er alle komponenter, som normalt findes på bundkortet i en traditionel pc, placeret på et særligt indstiks CPU kort, der kan monteres i en vilkårlig bus-konnektor. Hvis en komponent svigter, er det altså kun et indstikskort, der skal udskiftes, som kan udføres væsentlig hurtigere end at udskifte bundkortet i en almindelig pc.

    I traditionelle systemer med CPU på bundkortet er der normalt ikke megen plads til udvidelsesslot, mens det passive buskort giver flere og mere fleksible muligheder. F.eks. kan passive buskort leveres med helt op til 20 ISA slots. Andre kort har både ISA, PCI og PCI-Express slots - f. eks.: 13 PCI/1 ISA,  2 PCI/3 ISA og  4 PCI/15 ISA samt en række kort  med både ISA, PCI og PISA slots. Med segmenterede passive bundkort (buskort der er opdelt i flere selvstændige afsnit, f.eks. til 4 CPU-kort på samme buskort) kan flere pc systemer med hver sin CPU monteres i samme 19” skuffe.

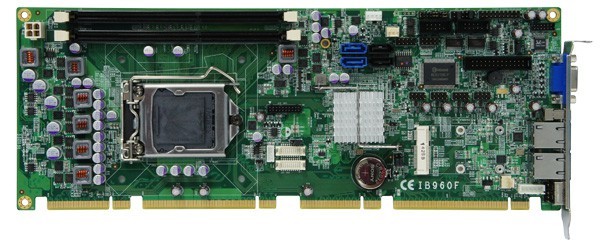

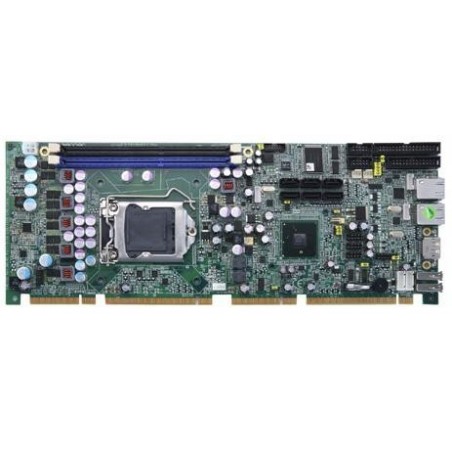

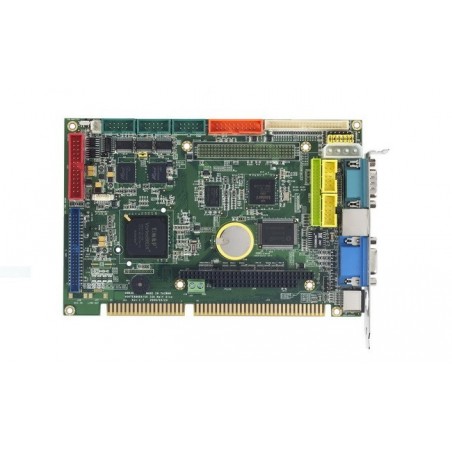

    Udvalget af CPU-kort til passiv bus spænder fra små 386SX-baserede kort til de særdeles kraftfulde P4-kort. CPU-kort leveres i både halv- og fuldlængde. Halvlængdekortene fås til  ISA eller PCI, mens fuldlængdekortene kan forbindes til både ISA og PCI bussen. Et fuldlængde CPU kort med PCI/ISA kan altså også benyttes i et bundkort udelukkende med ISA slots.
