En vejecelle benævnes også som lastcelle. En vejecelle er en transducer som skaber et elektrisk signal, hvis størrelse er direkte proportional med den kraft transduceren påvirkes af.
Vejecellers maks. kapacitet angives ofte i NEWTON meter (Nm), kilo NEWTON (kNm). 1000N (1kNm) = 101,97kg-m
En vejecelle kan have mange udformninger i stål, aluminium, hvor materialevalget giver...
En vejecelle benævnes også som lastcelle. En vejecelle er en transducer som skaber et elektrisk signal, hvis størrelse er direkte proportional med den kraft transduceren påvirkes af.
Vejecellers maks. kapacitet angives ofte i NEWTON meter (Nm), kilo NEWTON (kNm). 1000N (1kNm) = 101,97kg-m
En vejecelle kan have mange udformninger i stål, aluminium, hvor materialevalget giver vejecellen evnen til at kunne tåle et tryk og træk, uden at deformere. På metalkonstruktionen er pålimet strain gauges som udgør en Wheatstone bridge. Det er den mekaniske træk- og trykpåvirkning som ændre modstande i denne Wheatstone bro. En speciel vejeforstærker forbindes til Wheatstone broen og giver et udgangssignal til et visningsinstrument eller computer. En vejecelles kvalitet er resultatet af stor erfaring, valg af materialer, materiale-afstresning og ekstrem præcis håndværk.
Der er 19 varer.
Standardcelle m/M8 x 1,25 gevind; Fuld belastning=10 Kg

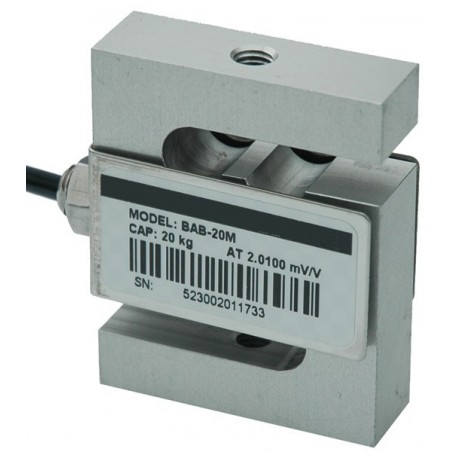

Standardcelle m/M8 x 1,25 gevind; Fuld belastning = 20 Kg
Standardvejecelle m/M8 x 1,25 gevind
S-beam type
Fuld belastning = 5 kg
Maks belastning: 7,5kg
Standard Cell m / M8 x 1,25 gevind; Fuld belastning = 50 kg. Maks belastning: 75 kg.

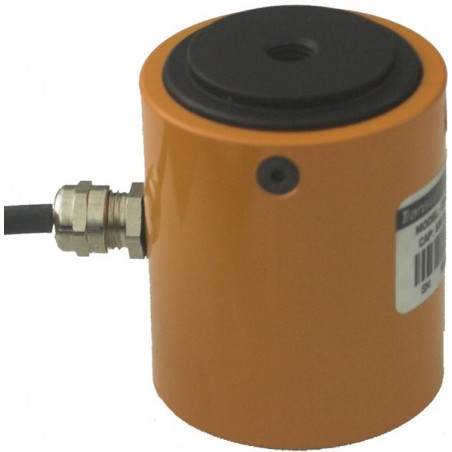

Tryk- trækcelle m/M20 x 1,5 gevind; Fuld belastning=1000 Kg

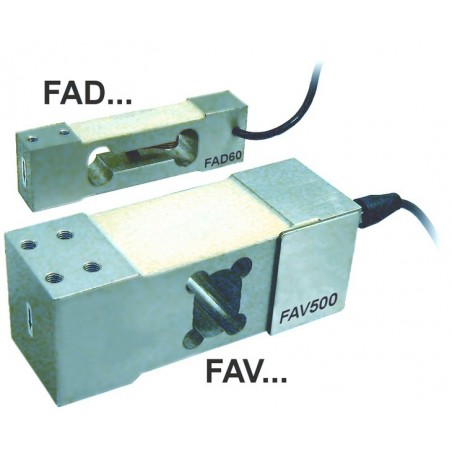

Single point celle m/M8 x 2,5 gevind; Fuld belastning=250 Kg

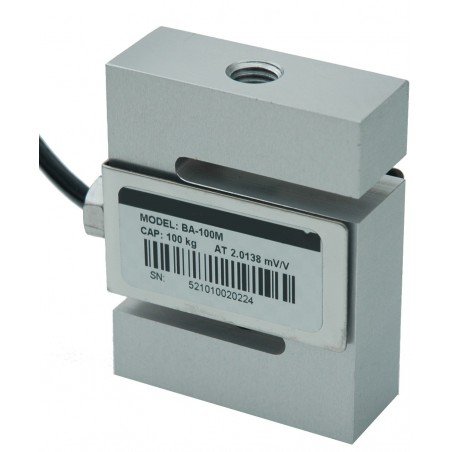

Standardcelle m/M12 x 1,75 gevind; Fuld belastning=100 Kg
Standardcelle m/M12 x 1,75 gevind; Fuld belastning=1000 Kg
Standardcelle m/M12 x 1,75 gevind; Fuld belastning=300 Kg
Standardcelle m/M12 x 1,75 gevind; Fuld belastning=500 Kg
Transtronic FAE150
Vejecelle for træk og tryk. Tåler 50% overbelastning uden varig skade
S-type load celle
Impedans input: 410 ohm
Impedans output: 350 ohm
Exitation: 10 - 15V
4-wire
Gevind i top og bund: M8 x 1,25mm
Fuld belastning = 100 Kg
Overload: maks. 150%
