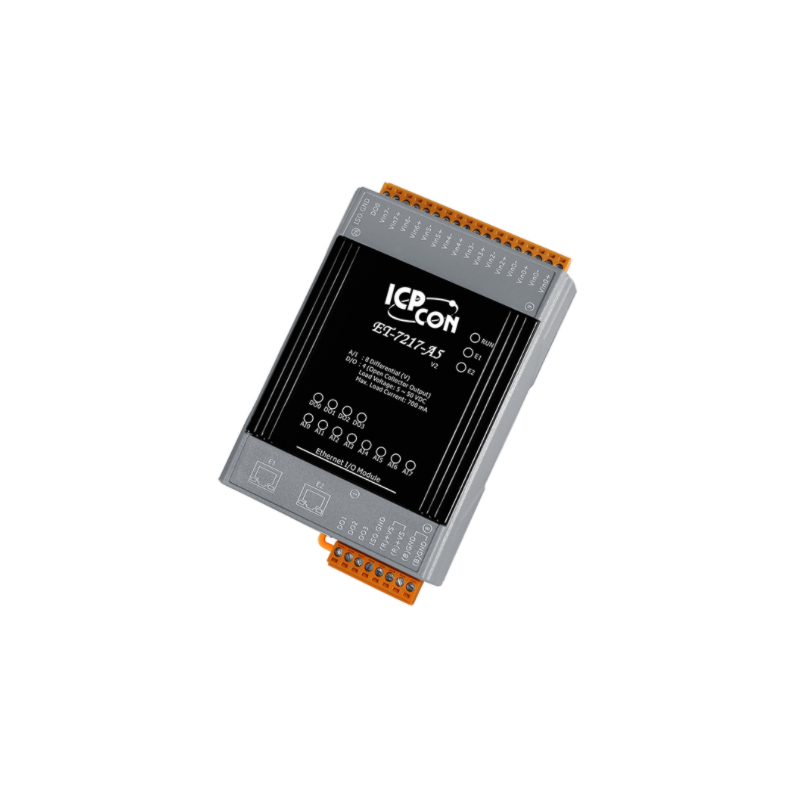

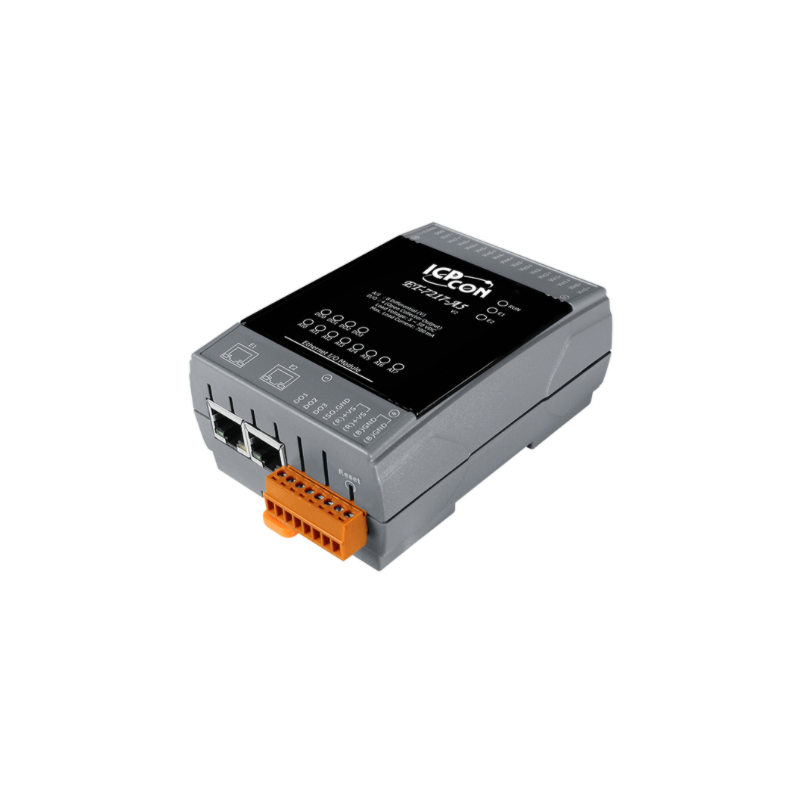

Ethernet I / O-modul til måling af analoge højspændingsledninger forskellen indgange
8 x Analog indgang: +/- 50V, +/- 150V
4 x Digital udgang - Isolated Open Collector, max. 50VDC, 700mA per kanal
16bit løsning
Sample frekvens: Normal tilstand 10 prøver per sekund
Sample frekvens fast tilstand: 50 prøver per sekund
Understøtter MODBUS TCP og UDP
Integreret webserver - adgang med ID, password og IP filter
Power up og sikre niveauer kan programmeres

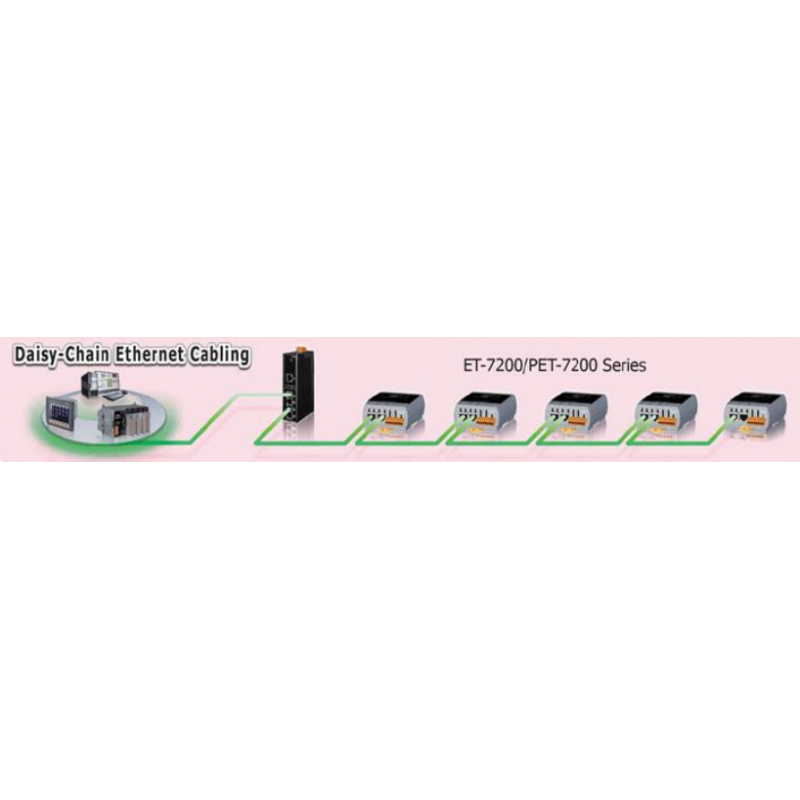

2 x RJ45 10 / 100Mbit porte - daisy-chain

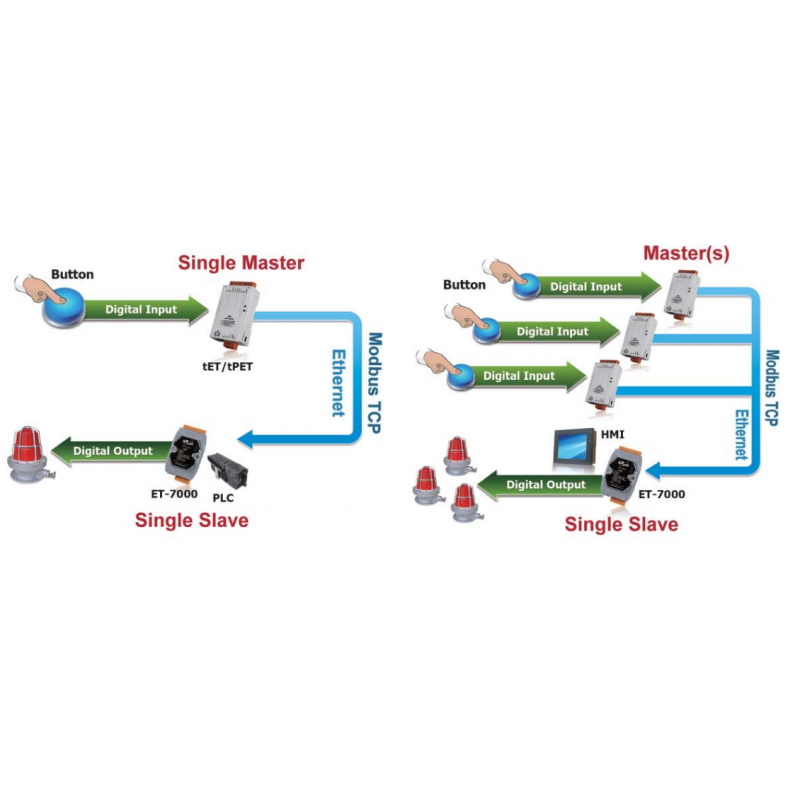

I/O Pair. Remotes indgang til locals (fix IP) udgang
Forsyningsspændingen : 12 - 48VDC 4,2Watt
Dimensioner: 120 x 76 x 38 mm
Housing: plast DIN beslag
ETHIO8AI4O-2-I er et modul med 8-kanals differentielle analoge indgange og 4-kanals digitale udgange. Det giver programmerbart inputområde på alle analoge kanaler ± 50 V eller ± 150 V, og digital udgang kan indstilles med alarmoutput med kortslutningsbeskyttelse og overbelastningsbeskyttelse. Hver analog kanal kan være konfigureret til et individuelt område og har ±200 VDC overspændingsbeskyttelse. Samplingshastigheden for kan ændres mellem hurtig sample-tid og normal sample-tid. Det har også en 4 kV ESD-beskyttelse samt 2500 VDC isolering inden for modulet.
Rev: LO
Netadapter - switch mode type
110-240 VAC til 12VDC/1.5A
DC stik: 5.5/2.1 mm
1 meter kabel

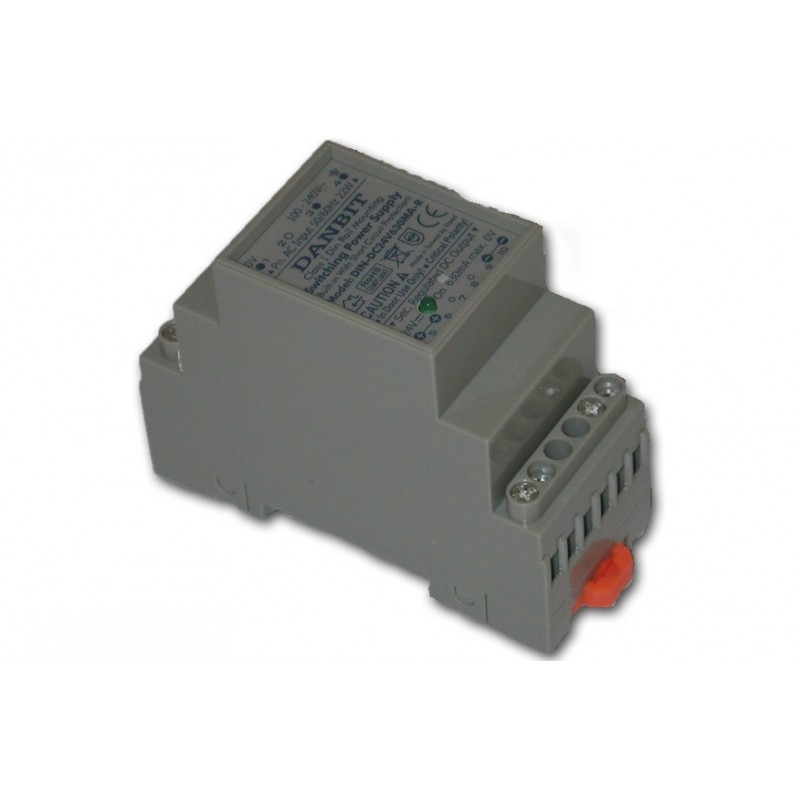

LINEÆR AC/DC strømforsyning til DIN skinne montering
230V til 24VDC 400mA - INGEN SWITCH MODE
Ingen højfrekvent støj
Skrueterminal
Drifttemperatur: 0° – 40 C
Kun til indendørs brug.
Bevægelses-føler, lys-registrering, temperatur-føler til energi-styring
Kan tilsluttes energi-styring, lokale-lysstyring via RS485 porten
Med kraftig indbygget relæ til simpel lys-aktivering 250VAC (1.500 Watt T8)
360° bevægelsesregistrering - op til 8 m i diameter og 4 meter højde
Tidsforsinkelse / Lysfølsomhed er justerbar
Temperaturføler - måling af stuetemperatur eller brandalarm
Relæudgang at tænde for lyset via PIR/lys-styrke og temperatur-følerne
RS485 2-tråds kommunikations-bus
DCON og Modbus RTU-protokoller
Loft overflademonteret design
Forsyningsspænding: 10 - 30VDC ca. 2W
Mål: Ø121 x 52 mm
IP20
Kompakt Modbus/TCP til RTU/ASCII Gateway med PoE
Skal ikke programmeres
1 x RJ45 10/100Mbps
1 x RS232 (DB9 han)
Understøtter Modbus TCP / UDP master og slave
Understøtter Modbus RTU / ASCII master og slave
Baud rate op til 115.200 bps
Self-tuner til RS232
IEEE 802.3af - PoE (PD)
Forsyningsspænding u/PoE: 12 - 48VDC 2Watt
Mål: 90 x 52 x 27 mm
DIN-beslag
Driftstemperatur: -25 - +75°C
4 x Analoge indgange med fælles GND
Indgangsspænding: ±1,28V, ±2,56V, ±5,12V, ±10,24V
Indgangsstrøm: 4-20mA - 200 ohm shuntmodstand
2 x Digitale indgange/udgange: 0 - 5VDC
Digital I/O og tæller opsættes via Web-serveren
1-wire bus til maks. 16 sensorer (temp/fugt/ultralyd osv
Tilladelser: Administrator, Manager, Bruger
Opgaver:
50 Skema planlagt
50 Betinget
20 Overrule planlagte
Email alarmer baseret på definerede betingelser
Understøtter krypterede e-mail-servere, såsom gmail
RTC med NTP-serversynkronisering
BASIC script support til avanceret fleksibilitet
Logning og graf-visning
Statisk eller DHCP IP-adressekonfiguration
Modbus, SNMP, Remote Service, IP-filtrering
Måling og kontrol via USB porten
16 x analoge indgange 12 bit, +/-5V
Sample-hastighed: 10Hz per kanal
1 analog udgang 12bit, +/-5V
4 digitale udgange TTL(CMOS
4 digitale indgange TTL/CMOS
Strømforsynes fra USB porten
DAQ software: Tilkøb NextView
