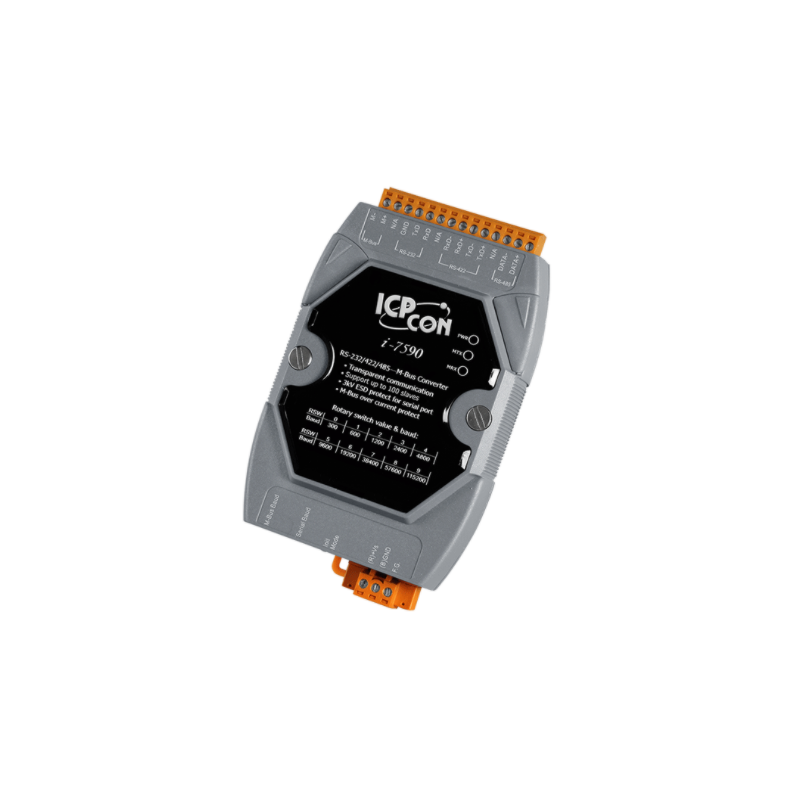

RS485 / RS422 / RS232 konverter til Meter-Bus målere, aktuatorer mv.
Understøtter op til 100 Meter-Bus meter (slaver)
Når du vælger den serielle port, kan kun én vælges til at være aktiv
2 x Baud-hastighed (M-bus og COM-port kan vælges ved forskellige hastigheder)
Baudhastighed: 300 til 115.200 bps
Gennemsigtige data - ingen protokolkonvertering
M-bus forbindelse er 2-leder, max. 350 meter.
større afstand op til 5 km kræver et antal M-bus repeatere
Forsyningsspænding: 10 - 30VDC, 1,8 - 12Watt
Mål: 122 x 72 x 33 mm | Aftagelige klemrækker
Driftstemperatur: -25 - + 75 ° C
DIN beslag
Robust plastikhus
M-Bus ("Meter-Bus") er en europæisk standard til fjernaflæsning af gasmålere, varmemålere eller andre elmålere. Denne bus opfylder de specielle krav til fjernstyrede eller batteridrevne systemer, herunder forbrugsapparatmålere, forskellige sensorer og aktuatorer. Når de indgår i et netværkssystem, leverer målerne de målte data til en fælles MASTER, som for eksempel kan være en PLC, PC eller en håndholdt computer, der er forbundet med jævne mellemrum for at læse alle bygningsmålere. En alternativ metode til at indsamle data centralt er at transmittere måleraflæsninger via et modem.
M485-MBUS-I er specielt designet til at konvertere 2-tråds M-Bus bussen, tilsluttet målerne til en seriel-port (COM-port). Der kan vælges mellem RS-232, RS-422 eller
RS-485. Kun en af de 3 kan vælges at være COM-forbindelsen til Masteren (PCen, PLCen etc.). På M485-MBUS-I er der 2 drejekontakter til seriel-port og M-Bus port baudrate.
Ved kommunikation bruger M485-MBUS-I transparant data kommunikation (ingen protokol-konvertering!). Gennem disse to valgmuligheder er det let at kommunikere med ethver standard M-Bus slave (måleenhed med M-BUS).
Netadapter - switch mode type
110-240 VAC til 12VDC/1.5A
DC stik: 5.5/2.1 mm
1 meter kabel
Logger/controller med sokkel til intern I/O udvidelsesbus (f.eks. relæmodul)
Programmeres med simple logiske funktioner
IF-THEN-ELSE, AND og OR simplificerer opsætning
Understøtter SNMP, SMTP, FTP, Modbus RTU samt DCON
Ethernet 10/100/1000Mbit
Opsætning via den indbyggede Webserver
1 x RS232 porte
1 x RS485 porte
Forsyningsspænding: 12 - 48VDC
RESTSALG
Netværksmodul med digital I/O Korenix JETI/O 6550
Kanaler: 14/8
Digitale indgange: 14 stk., Logisk 0: 0 – 4 V, Logisk 1: 5 – 30V
Digitale udgange: 8 stk. Open collector, 5 – 40 V 250mA
Isolation: Optisk 2500 VRMS til analoge og digitale ind- og udgange i forhold til strømforsyningen
Magnetisk 1500 V fra netværksinterface til strømforsyningen
10/100 Mbit m/RJ45 hun stik
Driftstemperatur: - 25°C – 70°C
Understøtter Modbus/TCP, OPC server, SNMP. Software medfølger til konfigurering
Til DIN skinnemontering
Forsyning: 10 - 30 VDC via klemrække, Maks 1,92 W
Isoleret DC Voltage input til strøm output Modul
Input +/-5V, +/-10V
Isolation 1000 VDC
Udvidet drifttemperatur (-25 ~ +75°C)
Til DINskinne montering
Input og output-stik på den modsatte side
Kompakt Modbus/TCP til RTU/ASCII Gateway med PoE
Skal ikke programmeres
1 x RJ45 10/100Mbps
1 x RS485/422 (skrueterminal)
Baud rate op til 115.200 bps
Self-tuner til RS485/422
Automatisk sende-/modtage-retning på RS485
IEEE 802.3af - PoE (PD)
Forsyningsspænding u/PoE: 12 - 48VDC 2Watt
DC stik er Power Jack 5,5/2,1mm
Mål: 90 x 52 x 27 mm
DIN-beslag
Driftstemperatur: -25 - +75°C
