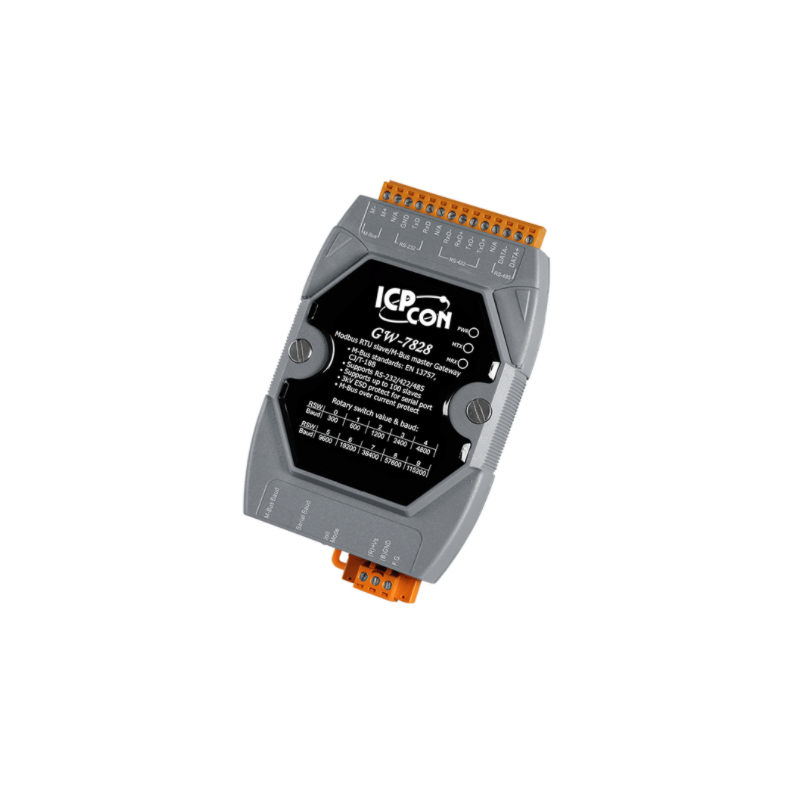

RS485 / RS422 / RS232 Master Gateway til Meter-Bus Slaver (målere, aktuatorer etc.)
Supporterer op til 100 Meter-Bus målere (slaver)
MODBUS RTU funktion-code: 0x03 og 0x04 read data
Valg af seriel-port, kun en kan vælges at være aktiv
2 x Baud rate (M-bus og COM-port kan vælges med forskellig hastighed)
Baud rate M-BUS: 300 - 2400 bps
Baud rate COM-port: 300 - 115.200 bps
Transparant data - ingen protokol-konvertering
M-BUS forbindelse er 2-tråds, maks. 350meter.
Større afstand op til 5km kræver et antal M-BUS repeatere
Forsyningsspænding: 10 - 30VDC, 1.8 - 12Watt
Mål: 122 x 72 x 33 mm
Aftagelige terminal-blokke
Driftstemperatur: -25 - +60°C
DIN-beslag
Robust plast kabinet
M-Bus ("Meter-Bus") er en europæisk standard til fjernaflæsning af gasmålere, varmemålere eller andre elmålere. Denne bus opfylder de specielle krav til fjernstyrede eller batteridrevne systemer, herunder forbrugsapparatmålere, forskellige sensorer og aktuatorer. Når de indgår i et netværkssystem, leverer målerne de målte data til en fælles MASTER, som for eksempel kan være en PLC, PC eller en håndholdt computer, der er forbundet med jævne mellemrum for at læse alle bygningsmålere. En alternativ metode til at indsamle data centralt er at transmittere måleraflæsninger via et modem.
M485-MBUS-MASTER-I er specielt designet til at konvertere 2-tråds M-Bus bussen, tilsluttet målerne til en seriel-port (COM-port). Der kan vælges mellem RS-232, RS-422 eller RS-485. Kun en af de 3 kan vælges at være COM-forbindelsen til Masteren (PCen, PLCen etc.). På M485-MBUS-MASTER-I er der 2 drejekontakter til seriel-port og M-Bus port baudrate.
Ved kommunikation bruger M485-MBUS-MASTER-I transparant data kommunikation (ingen protokol-konvertering!). Gennem disse to valgmuligheder er det let at kommunikere med ethver standard M-Bus slave (måleenhed med M-BUS).
Rev: LO
Netadapter - switch mode type
110-240 VAC til 12VDC/1.5A
DC stik: 5.5/2.1 mm
1 meter kabel
HMI Styring med 4.3" TFT touch
IP40
Interface: 2 x RS485
USB port til download
RTC - real time clock
Gratis HMIWorks udviklingssoftware
Forsyningsspænding: 12 - 48VDC
Temperatur: -30 - +50°C
Mål: 140 x 87 x 41 mm
Less-surface-exposed housing desig
Ethernet modul med 2 digital indgange og 1 relæudgang
2 x digital dry kontakt - aktiv høj ved slutte-kontakt
1 x Power relæ, 250VAC/5A, 30VDC/5A
Undgå induktiv belastning til relæ
P2P funktion som spejler en indgang i andet moduls udgang
Supporterer Modbus/TCP og UDP slave
Strømforsynes fra PoE eller 12 - 48VDC
PoE: IEEE802.3af, Class 1
Driftstemperatur: -25 - +75°C
Mål: 98 x 52 x 27 mm
DIN beslag
Indbygget webserver
Web-HMI
Modbus TCP og Modbus UDP-protokoller
God kommunikationssikkerhed
1 x RJ45 port Ethernet
Dual Watchdog
Driftstemperaturområde: -25 til + 75 ° C
I/O Pair. Remotes indgang til Locals (fix IP) udgang
8 x Analoge differential indgang: Volt og strøm
+/-150mV - +/-10V, +/-20mA - 0 - 20mA
16bit opløsning, 10 samples per sekund
4 x Digitale udgange - Open Collector, maks. 50VDC/700mA
Forsyningsspænding: 10 - 30VDC / 2.8Watt
WEB-baseret temperatur og fugt datalogger
1-Wire bus til maks. 16 sensorer (temp/fugt)
Tilladelser: Administrator, Manager, Bruger
Opgaver
50 skemalagte
50 Betinget
20 override skemaer
email-alarmer, brugerdefinerede (krypterede e-mail-servere, såsom gmail)
Realtidsur med NTP-serversynkronisering
Ingen software påkrævet
BASIC script support til avanceret fleksibilitet
Konfigurerbar logning
Graf (loggede data)
HTTPS/TLS krypteret
Statisk eller DHCP IP-adressekonfiguration
Modbus, SNMP, Remote Service, IP-filtrering
On-site opdateres
Robust kabinet til DIN-skinne / væg
Forsyningsspænding: PoE eller 9 - 28VDC, 134mA
