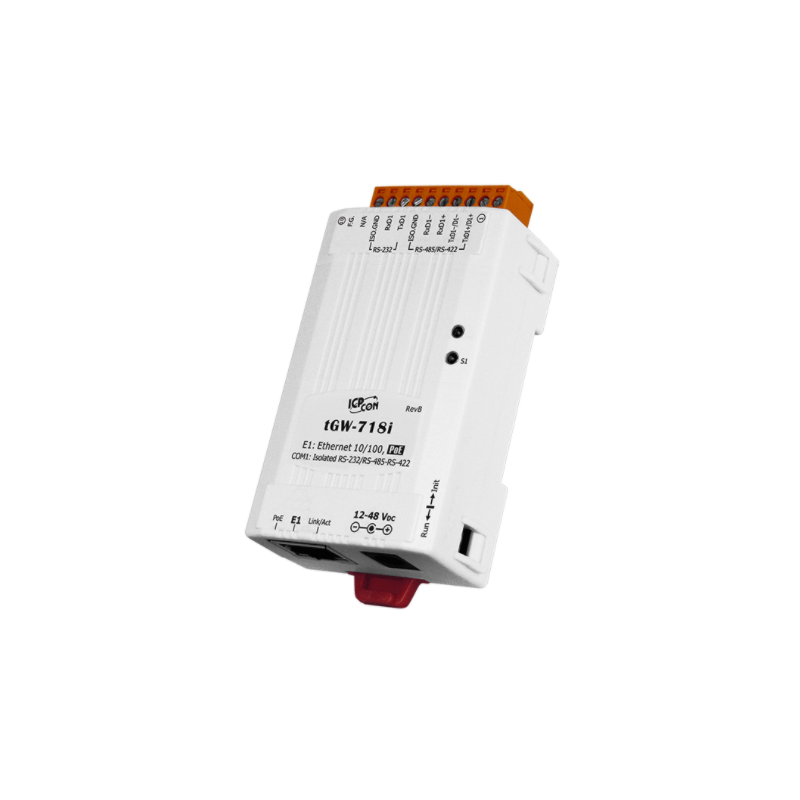

Kompakt Modbus/TCP til RTU/ASCII Gateway med PoE
Skal ikke programmeres
1 x RJ45 10/100Mbps
1 x RS232 / RS485 / RS422 (terminalblok)
Vælg kun 1 COM port som interface
3-pin RS232 (RX, TX, GND)
Baud rate op til 115.200 bps
Self-tuner til RS232
IEEE 802.3af - PoE (PD)
Forsyningsspænding u/PoE: 12 - 48VDC 2Watt
Mål: 90 x 52 x 27 mm
DIN-beslag
Driftstemperatur: -25 - +75°C

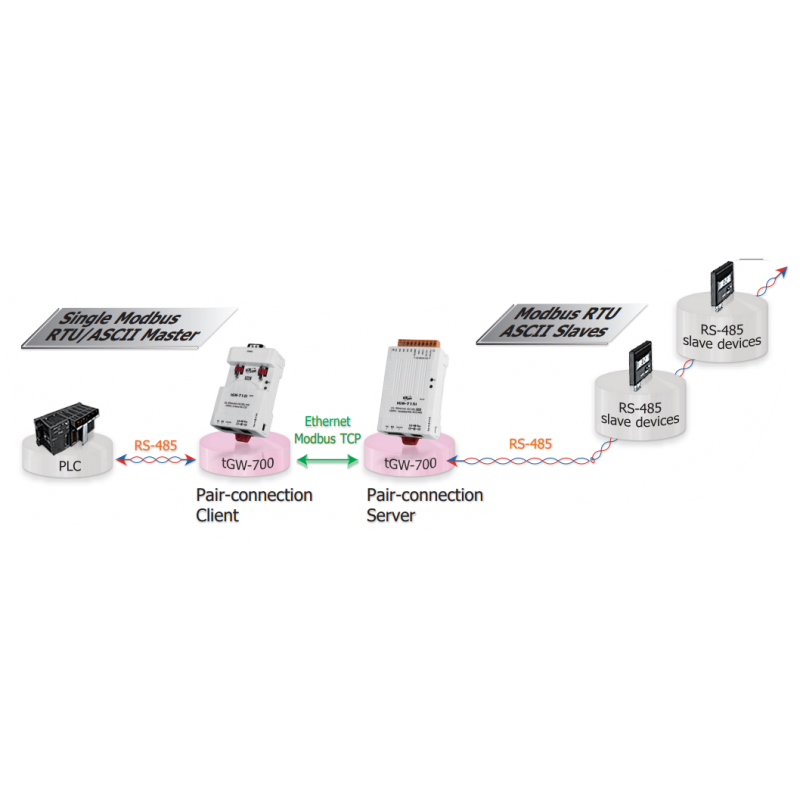

ETH-MODGW7xx serien er en Modbus-gateway der gør det muligt for en Modbus TCP/IP - UDP-host at kommunikere med serielle Modbus RTU/ASCII remote terminal enheder gennem et Ethernet-netværk og derved eliminerer kabellængdebegrænsning af ældre serielle kommunikationsenheder. Det modul kan bruges til at oprette en par-forbindelse-applikation (Pair-connection) som såvel som seriel-bridge eller seriel-tunnel applikation), og kan derefter rute data over TCP/IP mellem to serielle Modbus RTU/ASCII enheder, hvilket er nyttigt ved tilslutning af mainframe-computere, Servere eller andre serielle enheder, der bruger Modbus RTU/ASCII protokoller og har ikke selv Ethernet-kapacitet. Det maksimale antal TCP-forbindelser for hver seriel port er op til 32 (RevB), dette giver flere Master adgang til slave enheder på den samme serielle port. Read cache-funktionen bruges til at gemme tidligere anmodninger og svar i hukommelses-buffer i ETH-MODGW7xx. Når andre HMI / SCADA-Master controllere sender de samme anmodninger til den samme RTU-slaveenhed returneres det cachelagrede svar med det samme. Denne funktion reducerer dramatisk belastningen på seriel-
port-kommunikation og sikrer hurtigere TCP-svar, og forbedrer stabiliteten i hele systemet.
