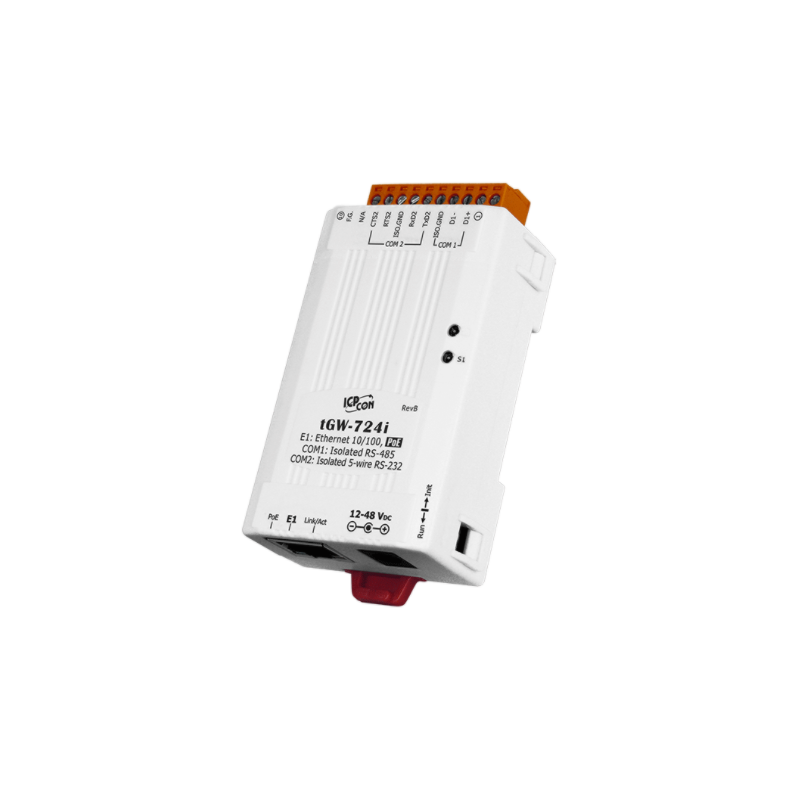

Kompakt Modbus/TCP til RTU/ASCII Gateway med PoE
Skal ikke programmeres
1 x RJ45 10/100Mbps
1 x RS232 (terminalblok) - 5-pin
1 x RS485 (terminalblok) - 2-pin
Baud rate op til 115.200 bps
Self-tuner til RS232
IEEE 802.3af - PoE (PD)
Forsyningsspænding u/PoE: 12 - 48VDC 2Watt
Mål: 90 x 52 x 27 mm
DIN-beslag
Driftstemperatur: -25 - +75°C
ETH-MODGW7xx serien er en Modbus-gateway der gør det muligt for en Modbus TCP/IP - UDP-host at kommunikere med serielle Modbus RTU/ASCII remote terminal enheder gennem et Ethernet-netværk og derved eliminerer kabellængdebegrænsning af ældre serielle kommunikationsenheder. Det modul kan bruges til at oprette en par-forbindelse-applikation (Pair-connection) som såvel som seriel-bridge eller seriel-tunnel applikation), og kan derefter rute data over TCP/IP mellem to serielle Modbus RTU/ASCII enheder, hvilket er nyttigt ved tilslutning af mainframe-computere, Servere eller andre serielle enheder, der bruger Modbus RTU/ASCII protokoller og har ikke selv Ethernet-kapacitet. Det maksimale antal TCP-forbindelser for hver seriel port er op til 32 (RevB), dette giver flere Master adgang til slave enheder på den samme serielle port. Read cache-funktionen bruges til at gemme tidligere anmodninger og svar i hukommelses-buffer i ETH-MODGW7xx. Når andre HMI / SCADA-Master controllere sender de samme anmodninger til den samme RTU-slaveenhed returneres det cachelagrede svar med det samme. Denne funktion reducerer dramatisk belastningen på seriel-
port-kommunikation og sikrer hurtigere TCP-svar, og forbedrer stabiliteten i hele systemet.
Rev: LO
Netadapter - switch mode type
110-240 VAC til 12VDC/1.5A
DC stik: 5.5/2.1 mm
1 meter kabel
Modul B - Seriel til fiber - fiber til seriel link
Automatisk RS-485 retningskontrol
Optiske fibre muliggør transmission op til 15 km til A modulet
Undgår lynnedslag og EMI/RFI -interferens
Understøtter +10 VDC ~ +30 VDC
ESD-beskyttelse til datalinjen RS-232/422/485
DIN-skinne montering
Understøtter driftstemperaturer fra -25 ° C ~ +75 ° C
WEB baseret Controller med 8 digitale indgange
Digital high er: +4 - +26VDC
8 x Digitale indgange opto-isolerede
Fæller stel
200Hz tæller - 24bit
Opgaver: 50 Skema planlagt, 50 Betinget, 20 Overrule betingelser
E-mail-alarmer ved definerede betingelser
Understøtter krypterede e-mail-servere, såsom gmail
RTC med NTP-serversynkronisering
Ingen software påkrævet
Graf (loggede data)
HTTPS / TLS krypteret
Statisk eller DHCP IP-adressekonfiguration
Modbus, SNMP, Remote Service, IP-filtrering
On-site opdatering
Forsyningsspænding: PoE, 9 - 28VDC
Mål: 98 x 78 x 36 mm
Modbus/TCP I/O modul med indbygget WebServer
Modbus/TCP og Modbus/UDP protokoller
2 x RJ45 Ethernet-switch til Daisy-Chain-topologi
Dual Watchdog
Driftstemperaturområde: -25 til +75°C
I/O pair-forbindelse - ingang spejler sig i andens udgang
8 x Digital input: Wet (tilfør volt), Dry (kun kontakt)
Digital input: 0 - +50CDC eller Open/Gnd
8 x Digitale outout, Open Collector 0 - 40VDC / 650mA
Dimensioner: 76 mm x 120 mm x 38 mm
Forsyningsspænding: 12 - 48VDC, 4 Watt
DIN-beslag væg montering
Netværksbaseret analog output modul
5 x separate analoge udgangskanaler
Udgangssignaler: 0-5V, 0-10V, ± 5V, ± 10V, 4-20mA
Udgangssignalerne er softwarekonfigureret
Udgangssignalerne er uafhængigt programmerbar og skalerbar
Indbygget isoleret DC-DC forsyning
Spændingsforsyning: 9 - 28VDC / 5Watt
Ingen speciel software eller enhedsdrivere krævet
Password beskyttet webopsætning og kontrolsider
Statisk eller DHCP IP-adresse
XML og Modbus/TCP
Kan opdateres on site
Aftageligt terminalstik
