Bevægelses-føler, lys-registrering, temperatur-føler til energi-styring
Kan tilsluttes energi-styring, lokale-lysstyring via RS485 porten
Med kraftig indbygget relæ til simpel lys-aktivering 250VAC (1.500 Watt T8)
360° bevægelsesregistrering - op til 8 m i diameter og 4 meter højde
Tidsforsinkelse / Lysfølsomhed er justerbar
Temperaturføler - måling af stuetemperatur eller brandalarm
Relæudgang at tænde for lyset via PIR/lys-styrke og temperatur-følerne
RS485 2-tråds kommunikations-bus
DCON og Modbus RTU-protokoller
Loft overflademonteret design
Forsyningsspænding: 10 - 30VDC ca. 2W
Mål: Ø121 x 52 mm
IP20

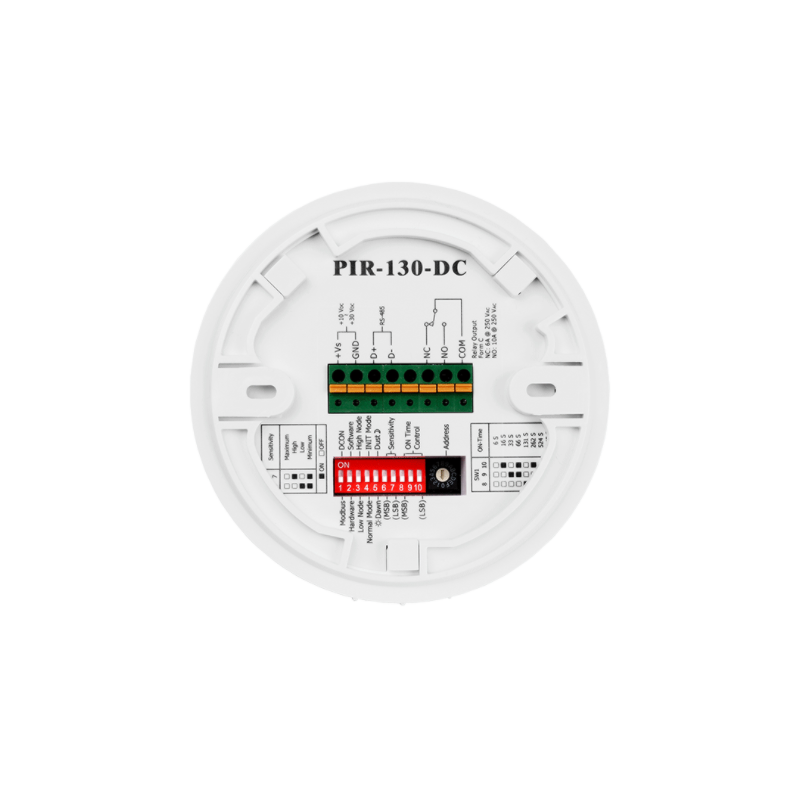

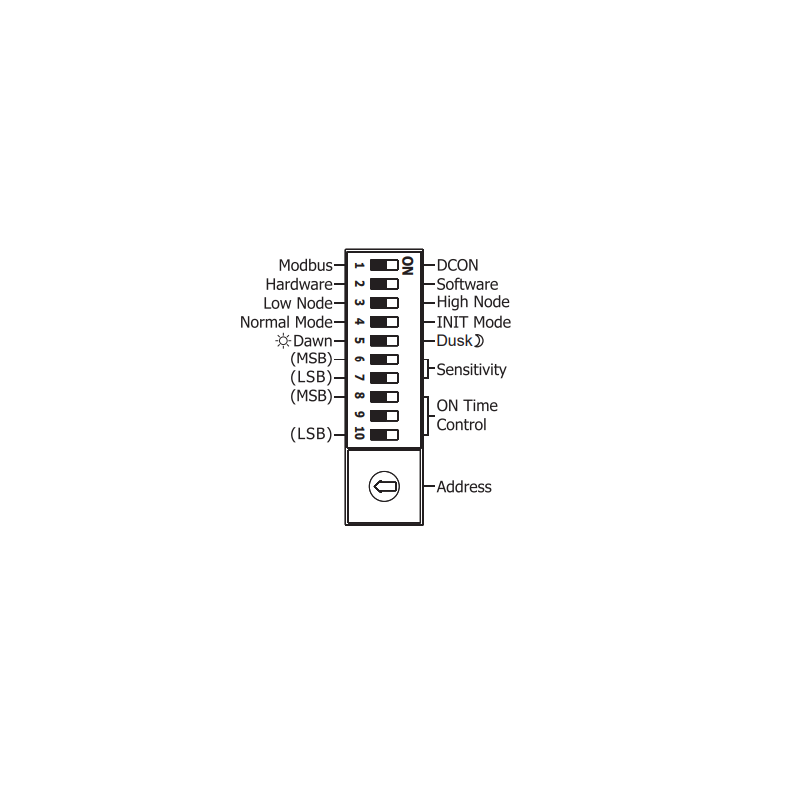

| Andet | Hardware: 8-step Switch-selectable (seconds): 6, 16, 33, 66, 131, 262, 524, 1049 Software: 16-step (seconds): 2, 4, 6, 8, 16, 33, 49, 66, 131, 262, 393, 524, 1049, 2097, 3146, 4194 |
|---|---|
| Dimensioner | 121 mm x 52 mm |
| Driftstemperatur | 0 to +35°C |
| IP-Tæthed | IP20 |
| Luftfugtighed | 10 to 90% RH, Non-condensing |
| Lysstyrke | Hardware: 2 mode (Dawn and dust) / Software: 5-step |
| Montering | Ceiling mounting |

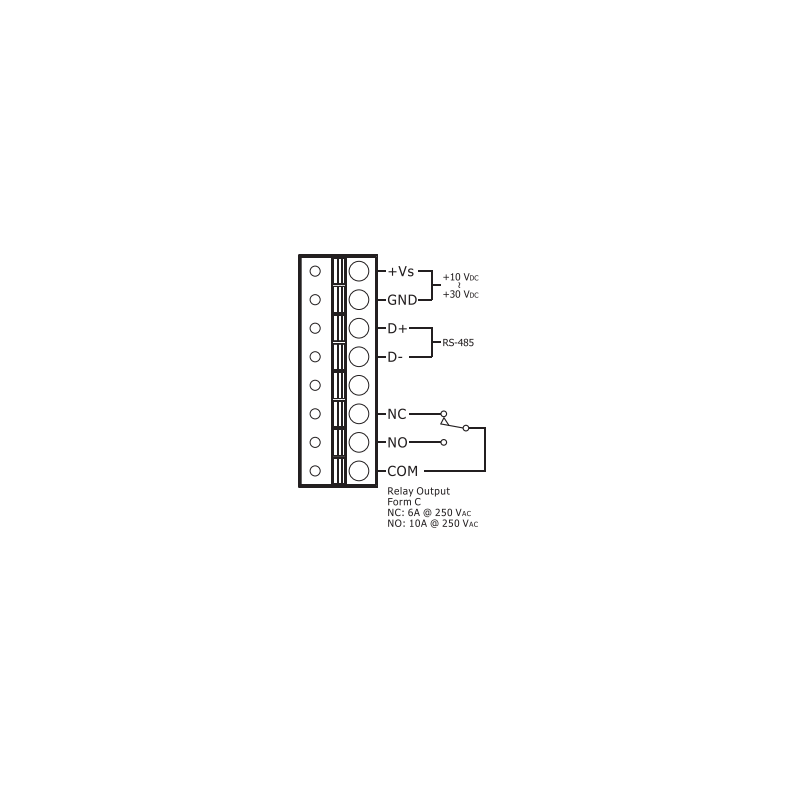

| Relæ | 1x Power Relay, Form C; NO: 10 A @ 250 VAC NC: 6 A @ 250 VAC |
| Strømforsyning | 10 to 30 VDC (1.3 W) |
| Temperatur | Measurement Range: -25 ~ +100°C Accuracy: ±2°C |

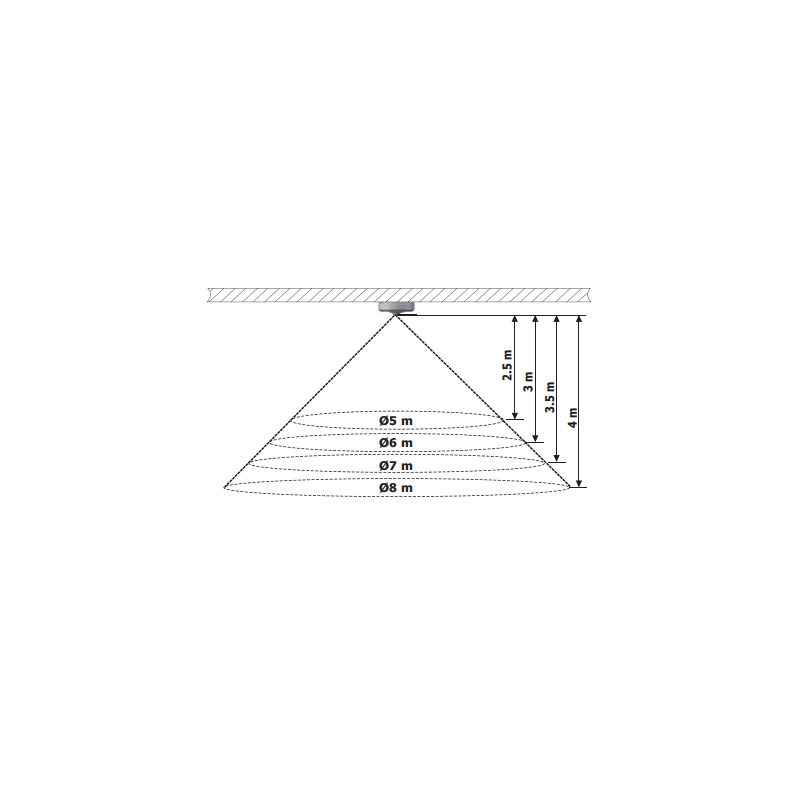

| Range | Distance: 4 meters Max. 360º; Diameter 8 meters Max. |
| Serial Porte | 1x RS-485 DCON, Modbus RTU |

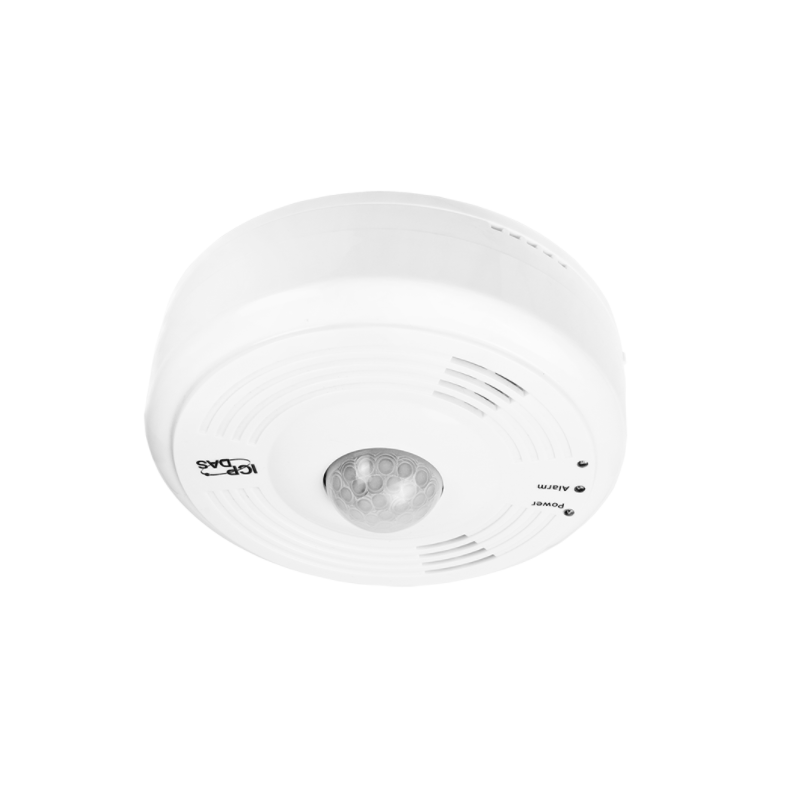

M485-PIRTEMP-I modulet inkluderer en 1-kanals passiv infrarød (PIR) sensor, der er i stand til at detektere infrarøde bølger genereret af mennesker inden for en rækkevidde på ca. 8 meter i diameter med et 360 ° dækningsområde. M485-PIRTEMP-I bruges til indendørs bevægelsesdetektering og kan konfigureres til automatisk at tænde et lys, hvis der registreres bevægelse. M485-PIRTEMP-I modulet indeholder også en 1-kanals temperaturføler, der kan bruges til måling af stuetemperatur eller kan konfigureres til at aktivere en brandalarm. Al kommunikation med M485-PIRTEMP-I modulet består af kommandoer genereret af hosten og svar transmitteret fra M485-PIRTEMP-I modulet. Hvert modul tildeles et unikt ID-nummer som bruges til adresseringsformål og er gemt i modulets flash hukommelse. Modulets ID-nummer er er som standard indstillet til 01 og kan ændres ved at sende en brugerkommando. Alle kommandoer til moduler indeholder ID-nummeret som adresse, hvilket betyder, at kun det adresserede modul vil
svare. DCON kommandoerne er simple og starter med en "start" karakter efterfulgt at "modul adressen" (ID) (det modul som ønskes svar fra) efterfulgt af "Command" og en "Checksum", afslutter med en CR (carriage return). Svaret fra modulet indeholder Data i stedet for Command. Ingen modul vil på eget initiativ sende data på RS485 bussen. Det er alene Hosten som styrer kommunikationen (polling princippet). MODBUS kommunikationen er også en defineret og meget udbredt protokol.
