Industrial konverter fra RS232 til RS485/422
2 KV Isolation, MOXA TCC-100i
RS232 til RS422 konverter med RTS/CTS support
RS232 til 2-wire eller 4-wire RS485 konverter
Valg af RS485 eller RS422 med DIP switch
Valg af termineringsmodstand med DIP switch
2 tråds RS485 eller 4 tråds RS485 med Dip switch
Wall and DIN-rail mounting
Plug-in terminal blok til montering af RS422/485 kabel
LED indikator til power og TX/TX
Driftstemperatur: -20 til +60°C
Forsyningsspænding: 12 - 48VDC
Specifikationer:
RS-232 Side
Stik: DB9 Kvindelige
Signaler: TXD, RXD, RTS, CTS, GND
RS-422/485 side
Stik : Terminal blok
Signaler: (interface valgt af dip switch)
Rs-422: TXD+, TXD-, RXD+, RXD-, RTS, CTS, GND
RS-485-4W: TXD+, TXD- , RXD+, RXD-, GND
RS-485-2W: Data+, Data-, GND
RS-485 Dataretningskontrol: ADDC® (Automatic Data Direction Control)
seriel kommunikation
baudrate: 50 bps til 921,6 kbps
ESD Beskyttelse: 15 kV
Optisk isolering: 2 kV (TCC-100i/100i-t)
Fysiske egenskaber

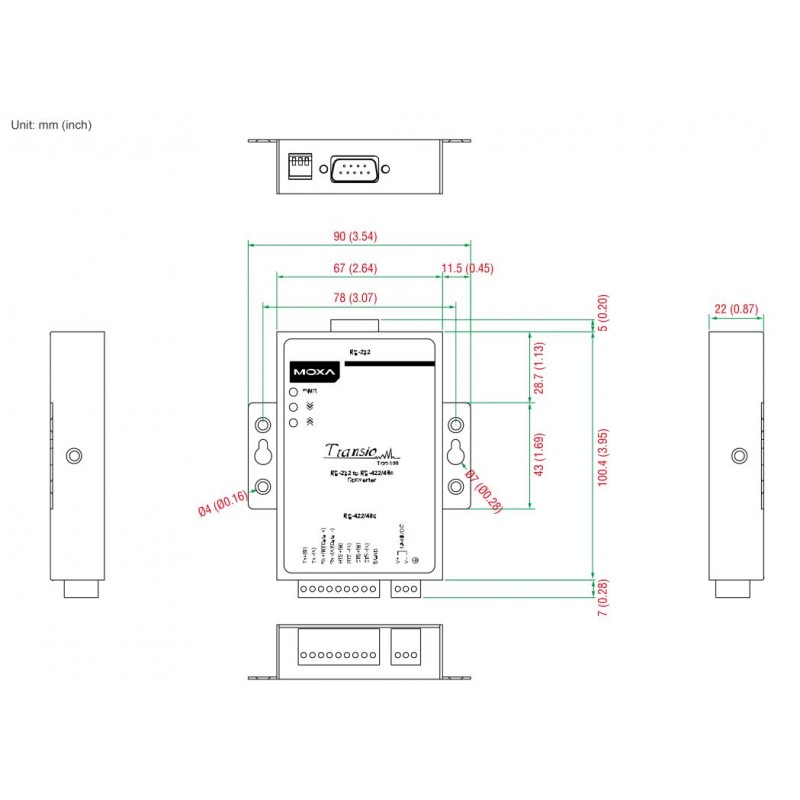

Hus: metal < BR> Dimensioner: 67 x 100,4 x 22 mm
Vægt: 148g
Miljøgrænser
Driftstemperatur:
Standardmodeller: -20 til 60 ° C
Opbevaringstemperatur: - 40 til 85 ° C
Omgivende relativ fugtighed: 5 til 95% (ikke-kondensering)
Effektkrav
Kilde til indgangseffekt: Power input Jack
Indgangsspænding: 12 til 48 VDC
strømforbrug: 150 Ma @ 12 V
spændingsbeskyttelse: beskytter
8 RS232 serielle porte, 3,3 og 5 V PCI bus
Mediekonverter fra seriel til optisk fiber
Point til Point transmission
RS232 eller RS422 eller RS485
Op til 40 km med single-mode
ST stik - duplex
Til 9/125my single mode fiber
Reducerer signalinterferens
Beskytter mod elektrisk interferens
Baud rate op til 921,6 kbps
Temperaturområde: -40 til+75°C
Forsyningsspænding: 12 - 48VDC
Mål: 100 x 90 x 22 mm
DIN beslag som tilbehør
1 kanal software-valgbar RS-232/485/422-port
Baud rate: 1200 - 230.400 / RS485 921.600
Skrueterminaler til Data
Skrueterminaler til DC forsyning
1 x 10/100 Mbps RJ45 Fast Ethernet-port
Understøtter TCP-server/klient-, UDP-, Virtual COM- og Tunneling-tilstande
Modbus TCP/RTU/ASCII
Konfiguration via webserversiden, Telnet-konsollen og Windows Utility
Opgraderbar firmware via Ethernet fra en fjern-PC
Robust metalbeklædning; industriel EMC-beskyttelse
Redundante dobbelte jævnstrømsindgange til non-stop drift
Valgfri DIN-skinne montering
Forsyning: 9 - 30VDC eller 5VDC / 9W
Mål: 78 x 65 x 28 mm
Temp: -40 - +70°C
USB 2.0 til 4 x RS232/422/485
Højhastigheds serielle porte 921,6 kbps
Driver til Windows, Linux, Mac OS X
LED'er til Power og TxD/RxD aktivitet
ESD-beskyttelse på USB og serielle porte
2,5 kV elektrisk isolering (kun ISO-version)
Busdrevet (ikke-ISO), Selvdrevet (ISO-version)
Bredt udvalg af strømindgang 9 - 54V DC
Metalhus
19-tommer stativ og vægbeslag
Bredt udvalg af driftstemperaturer
