Let at bruge
DIP-switch til frakobling og tilslutning af signal (let at tilslutte eksterne kabler/proper)
Gren for højt signal
Rød for lavt signal
RS232 8 signaler DCD, RXD, TXD,, DTR, DSR, RTS, CTS, RI.
Typiske anvendelsesscenarier: At se TXD- og RXD-LED'erne enten skifte tilstand eller blinke for at kende dataoverførselsretningen: fra maskine til computer eller fra computer til maskine. Bekræftelse af TXD/RXD-ledninger skal krydses (swap pin2 og 3) eller lige igennem ved at observere TXD- og RXD-LED'er i hviletilstand. Bekræftelse af, at det er en DTE- eller DCE-enhed (og om du har brug for et nulmodem eller ej). Bekræftelse af, om modemkontroller er aktive, selvom de ikke bliver hævdet. Test af styresignal mellem kontrolsystemer (AMX, Crestron, osv.) og de enheder, de styrer. Bestemmelse af, om den serielle forbindelse er sammenkoblet korrekt, og om kommunikation finder sted. Uanset om vægstyringen eller projektoren er defekt.
Loopback tester til RS232 med DB9 hun stik

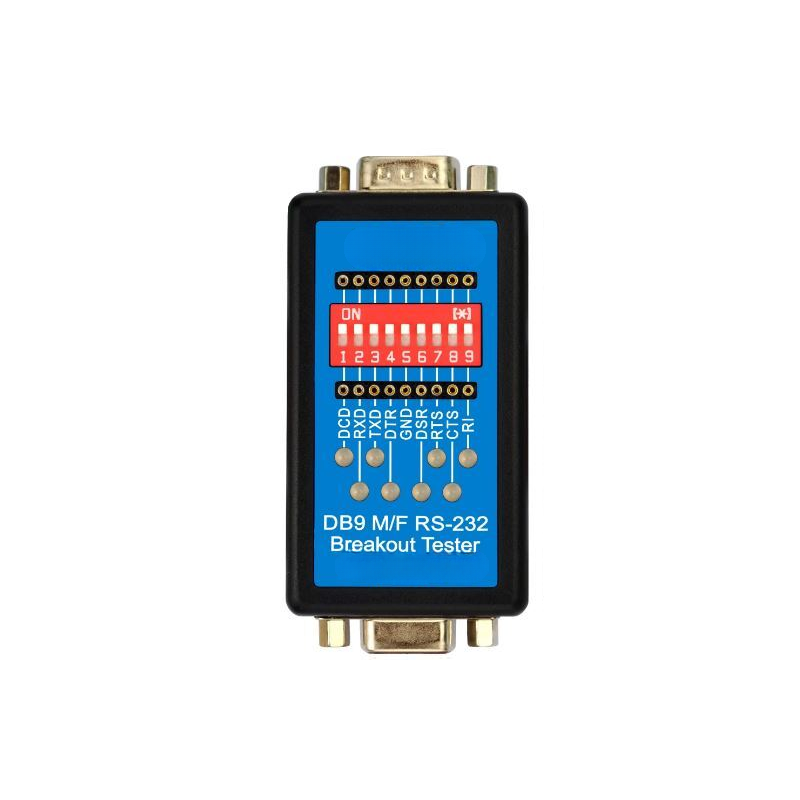

RS232 signal tester
DB9 han/ hun stik
Tester: DCD, RXD, TXD, DTR, GND, DSR, RTS, CTS og RI
Standard RS232 DTE og DCE forbindelse
Kræver ikke strømforsyning
