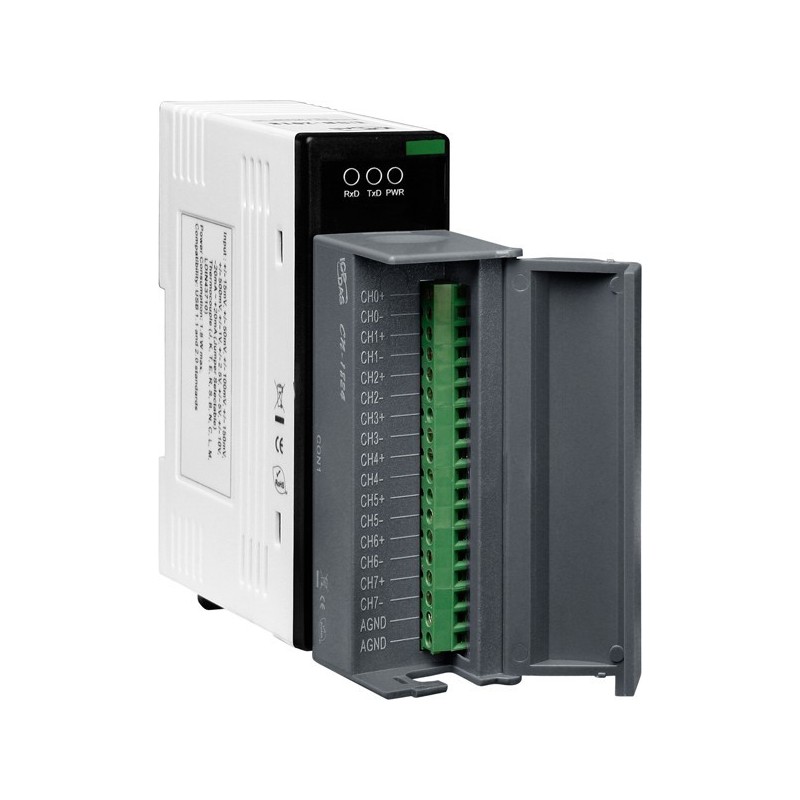

8 x spænding-, strøm- og temperaturmåling +/-10V, 0-20mA, TC, 16bit opløsning. 10 målinger per sekund. Tilsluttes USB

8 analoge måleindgange - op til +/-10V, 0-20mA
Til thermocoupler: J, K, T, E, R, S, B, N, C, L, M LDIN43710
USB interface
Til måling af spænding, strøm, temperatur.
Op til 10 målinger per sekund.
Skrueterminal

USB-AD8S16
2.265,00  DKK
Ekskl. moms
Antal
På vej ind

  • Download PDF
  • file_download Downloads
  • live_help Stil et spørgsmål

USB-AD8S16 er en løsning til dataindsamling. Det giver nem USB plug-and-play-betjening og udstyrer nøjagtig måling til alle slags automatiseringsapplikationer. Sammenlignet med det traditionelle pc-baserede kort som PCI-, PC / 104- og ISA-kort kan brugerne opnå dataindsamling nemmere og hurtigere via USB-AD8S16. USB-AD8S16 er et 8-kanals universalt analogt indgangsmodul og har følgende funktioner. For det første understøtter den overspændingsbeskyttelse på op til 240Vrms. For det andet har den spændings- og strømindgangstyper. For det tredje understøtter den bredt termoelementenheder med J-, K-, T-, E-, R-, S-, B-, N-, C-, L-, M- og LDIN43710-typer. For det fjerde giver det ekstremt nøjagtig termoelementmåling og automatisk kompensation for koldt kryds for hver kanal. For det femte har den åben ledningsdetektion til termoelement og 4 ~ 20 mA-indgange til hver kanal. Desuden kan brugerne via I/O-hjælpeprogram konfigurere og teste USB-AD8S16 direkte og let uden nogen kodning. Det venlige API-bibliotek er også til rådighed for brugerne til at udvikle egen USB-applikation.

Hastighed
Op til 10 dataoverførsler per sekund. En dataoverførsel omfatter data fra 1 kanal
Indgange
8 stk. ”differentielt” overspændingsbeskyttelse på indgange 240Vrms
Indgangsimpedans
400 KΩ ved spænding og 125 Ω ved strøm
Isolation
3000 Volt DC
Måleområde
Spænding:±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V. Strøm: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (kræver ekstern modstand på 125 Ω). Termoelementer type : J, K, T, E, R, S, B, N, C, L, M
Nøjagtighed
±0,1% FSR
Opløsning
16 bit
Software
USB driver til Windows 2000, XP, Win7 og Win8. Programmeringseksempler i VB, C++, C#.NET, VB.NET medfølger
Stik
Alle indgange via DB25 hunstik, terminal adapter med skrueterminal medfølger
Strømforbrug
Typisk 1,45W - forsynes via USB porten
