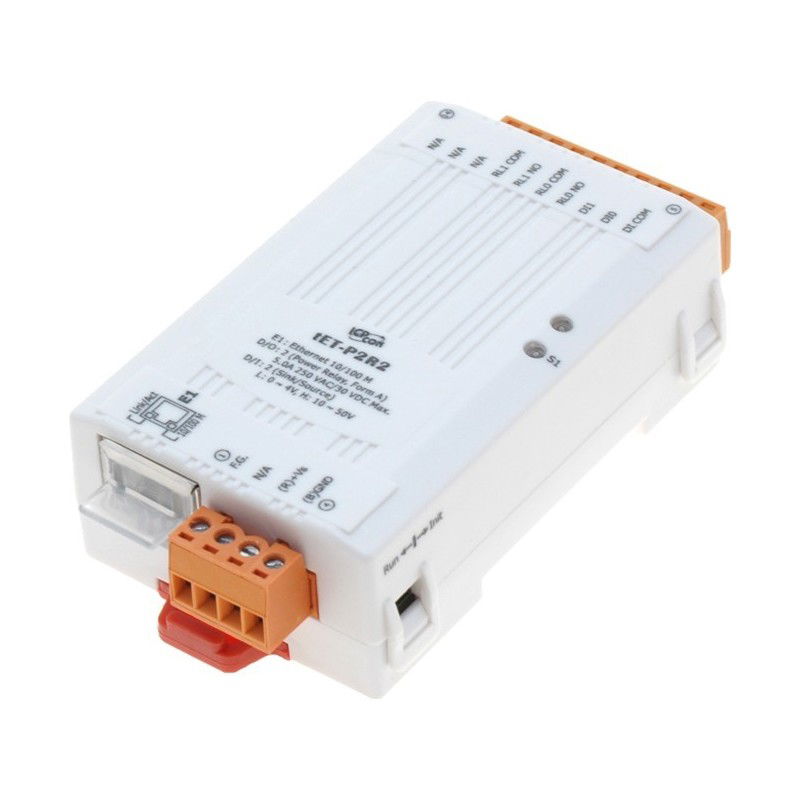

Ethernet I/O-modul Modbus/TCP / UDP slave
1 x RJ45 Ethernet
Redundant Spændingsforsyning
Protokol: TCP, UDP, HTTP, DHCP, BOOTP og TFTP
Web-konfiguration og firmwareopdatering via Ethernet
2 x digital input (Wet - volt tilføres)
2 x Relæ, COM, NO - 250VAC 5A, 30VDC 5A
Undgå induktiv belastning til relækontakter
Med låste DI og 32-bit 3,5kHz tæller

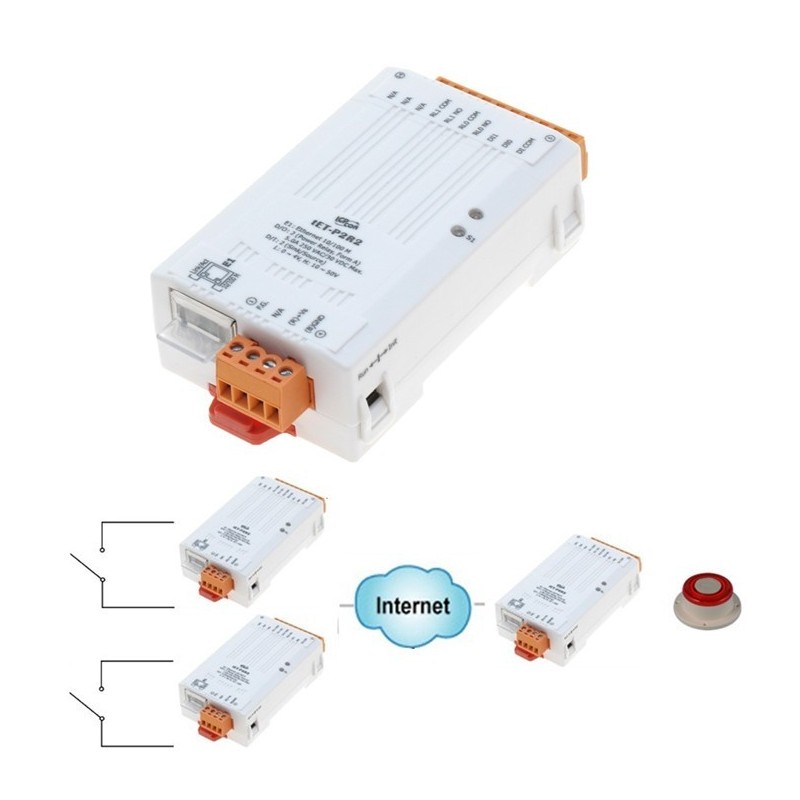

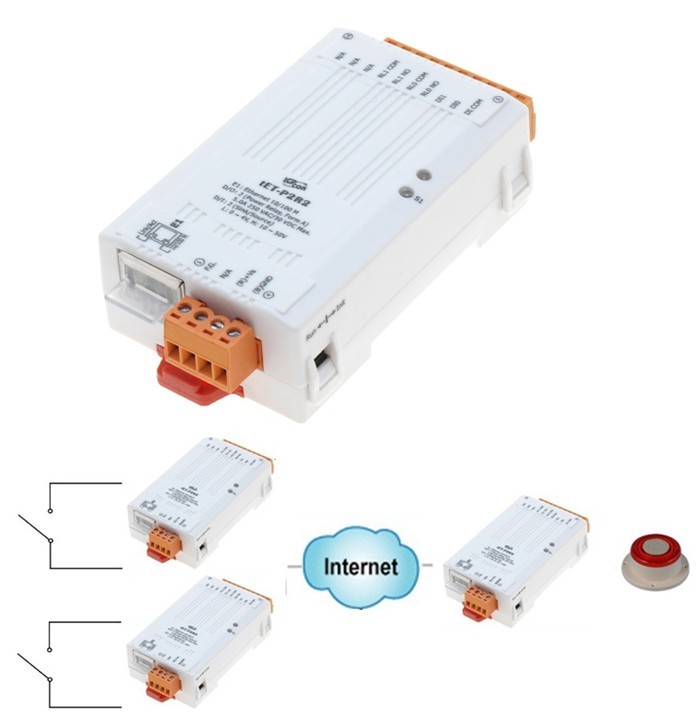

Med I/O pair - indgang spejles i andens udgang
Dual-watchdog med Power-on-safe værdi
Forsyningsspænding: 12 - 48VDC, 1,7 Watt
Mål: 98 x 52 x 27 mm
Driftstemperatur: -25 - +75°C
Med forskellige digitale I/O funktioner er ETH-MOD serien et IP-baseret Ethernet I/O overvågnings- og kontrolmodul. Modulet kan fjernstyres via Ethernet-netværk ved hjælp af Modbus/TCP protokol. Det gør ETH-MOD serien perfekt integration med HMI, SCADA, PLC og andre softwaresystemer.

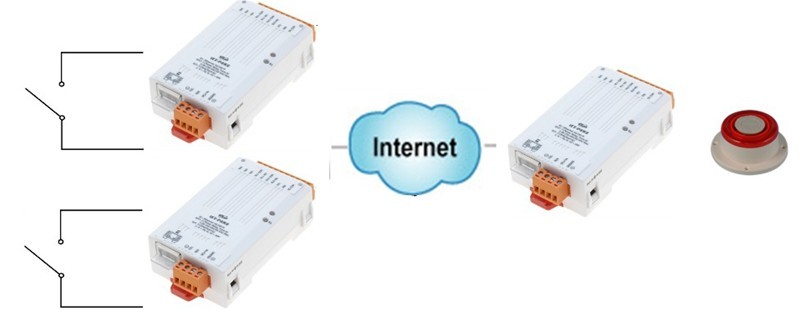

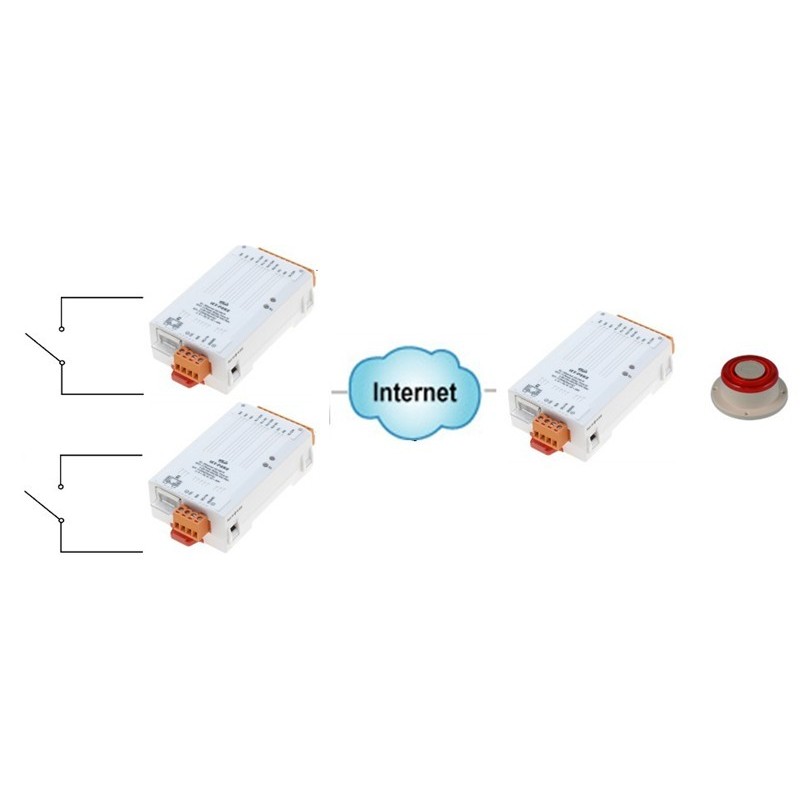

Funktionaliteten i ETH-MOD serien er næsten den samme som ETHIOxx serien. ETH-MOD er seriens mini Ethernet I/O-moduler som understøtter forskellige I/O-typer, som f.eks. Fotoisoleret digital input, relækontakt. Modulet kan bruges til at oprette DI til DO-pair forbindelse via Ethernet. Når konfigurationen er afsluttet, kan ETH-MOD seriemodulet afstemme status for de lokale DI-kanaler og derefter bruge Modbus / TCP-protokollen til kontinuerligt at skrive til en ekstern DO-enhed i baggrunden.
ETH-MOD har dobbelt vagthund som nulstiller automatisk sig selv, når den indbyggede firmware kører unormalt. Værtsvagten overvåger værtscontrolleren (PC eller PLC), og output fra modulet kan gå til foruddefineret tilstand (sikker værdi), når værten fejler.
For maksimale pladsbesparelser tilbydes ETH-MOD serien i en forbløffende lille formfaktor, der gør den let at installere hvor som helst, endda direkte indlejret i en maskine. Den er udstyret med to aftagelige terminalblokstik til nem tilslutning og har en kraftfuld 32-bit ARM MCU.
16 digitale indgange med isolation, fælles stel. med PoE eller ekstern netadapter.
I/O Pair-forbindelse - indgang spejles i andens udgang
4 single ended analog input +/-10V, +/-5V, +/-2.5V... +/-20mV
128kS/s for hver kanal sample frekvens
FIFO: 4000 samples - hukommelse for 30 mio data samples
24bit opløsning
2 x analog output +/-10V, +/-5V, 0 - 5/10V
Analog output 12bit opløsning
Trigger mode: SW, Ext analog
1 x 32bit tæller, maks. 30kHz
1 x Encoder input: Qadrant/CW/CCW og puls
3 x digital input (wet) op til +30VDC
4 x digital output (Open Collector) op til +30VDC, 100mA
Overload beskyttelse op til 1,3A
1 x Ethernet port RJ45
Security: ID, password og IP filter
Strømforsynes fra PoE eller 12 - 48VDC, 2,6W
Mål: 120 x 76 x 38 mm
Kabinet: Metal, med DIN-beslag
Driftstemperatur: -25 - +75°C
Indbygget webserver
Web HMI
Understøtter Modbus TCP- og MQTT-protokoller
2-ports Ethernet-switch (LAN Bypass) til Daisy-Chain Wiring
Dobbelt vagthund
Digital input: 16 kanaler
Wet contact input
Input high = +10 - 50VDC (ON)
Input low = < +4VDC
Forsyningsspænding: 12 - 48VDC
Temperatur: -25 - +75°C
Mål: 120 x 97 x 42
Webserver
WEB HMI
Modbus TCP / Modbus UDP
Dual Watchdog
Driftstemperatur: -25 ~ +75°C
I/O Pair - indgang fra andet modul spejles til udgang
8 x PhotoMOS-relæ (Solid State) COM N.O
Relæ-kontaktspænding: maks 60VDC
Relæ- kontaktstrøm: maks. 1A
Skiftetider: on: 5ms, off: 0.3ms
Optisk isolering til 3000 Vrms
Forsyningsspænding: 10 - 30VDC / 3Watt
