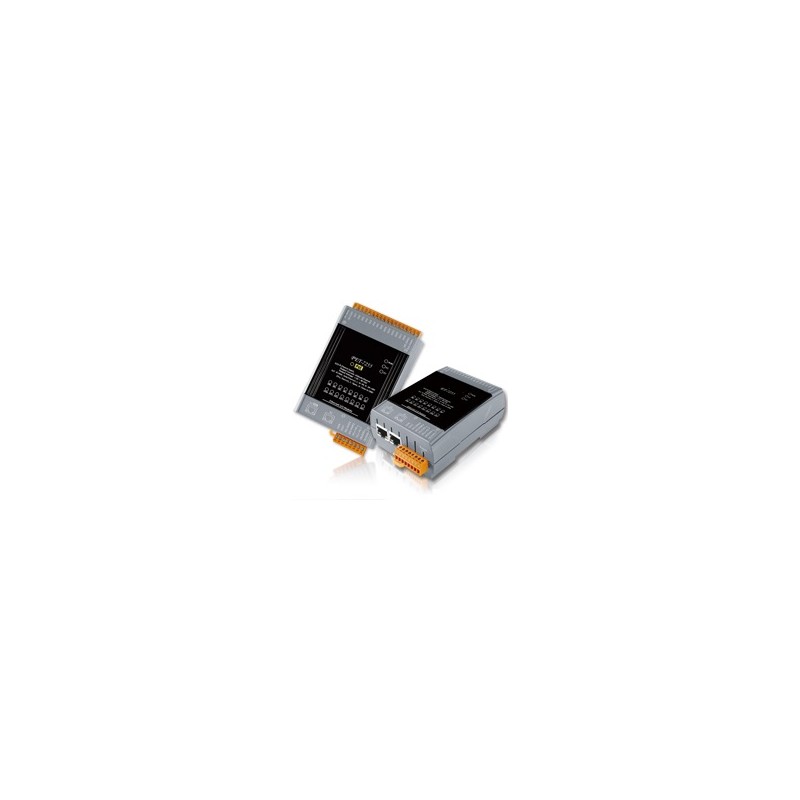

8 x Digital input Wet / Dry, 8 x Digital output over Ethernet Modbus/TCP, 2 x RJ45 til Daisy chain. 12 - 48VDC

Modbus/TCP I/O modul med indbygget WebServer
Modbus/TCP og Modbus/UDP protokoller
2 x RJ45 Ethernet-switch til Daisy-Chain-topologi
Dual Watchdog
Driftstemperaturområde: -25 til +75°C
I/O pair-forbindelse - ingang spejler sig i andens udgang
8 x Digital input: Wet (tilfør volt), Dry (kun kontakt)
Digital input: 0 - +50CDC eller Open/Gnd
8 x Digitale outout, Open Collector 0 - 40VDC / 650mA
Dimensioner: 76 mm x 120 mm x 38 mm
Forsyningsspænding: 12 - 48VDC, 4 Watt
DIN-beslag væg montering

ETH-MOD8I8O
2.582,00  DKK
Ekskl. moms
Antal
På vej ind

  • Download PDF
  • file_download Downloads
  • live_help Stil et spørgsmål

ETH-MOD8I8O giver 8 x Dry / Wet digitale indgangskanaler og 8 x Digitale udgangskanaler af kildetypen. Den har optisk isolering til 2500 VDC med forbigående beskyttelse mod overspænding, men giver ikke kanal-til-kanal-isolering. Hver indgangskanal kan bruges som en 32-bit tæller, og hver udgangskanal kan køre 650 mA belastning. Tændingsværdien og den sikre værdi for den digitale udgangskanal er programmerbare. Det kan sikkert bruges i applikationer, hvor der er farlige spændinger.

Disse I/O enheder benytter sig af MODBUS/TCP protokollen til aflæsning og styring over Ethernet med digitale signaler.

Et digitalt signal på et moduls indgang kan spejles/ overføres på en udgang af et andet modul tilsluttet netværket. Flere moduler kan hente status fra samme indgange på et enkelt modul, så det er muligt at få et signal overført til flere forskellige steder i f.eks. en bygning.

Med den indbyggede Web server kan der vha. billeder laves simple styrings- og overvågningshjemmesider uden kendskab til html eller Java programmering. Der vises forskellige faser af programmet. Da ETH-MODxx understøtter MODBUS/TCP, kan de også bruges sammen med software automationssystemer, der bygger på denne protokol.

Digitale indgange
8 x Dry/Wet contact, On: +10 VDC ~ +50 VDC, Off: +4 VDC Max, Overvoltage protection: +70 VDC
Digitale udgange
8 x +10 VDC ~ +40 VDC, Overvoltage protection: 47 VDC
Dimensioner
76 mm x 120 mm x 38 mm
Driftstemperatur
-25 ~ +75°C
Effektforbrug
3.9 W (Max)
Ethernet
2 x RJ-45, 10/100 Base-TX, Swtich Ports
Luftfugtighed
10 ~ 90% RH, non-condensing
Montering
DIN-Rail eller væg montering
Stik
Skrueterminaler
Strømforsyning
12 ~48 VDC
