125 ohm modstand til strømmåling. Konverter 0-20mA loop til spænding til målemodul
125 Ω shuntmodstand, 1 stk. pr. kanal

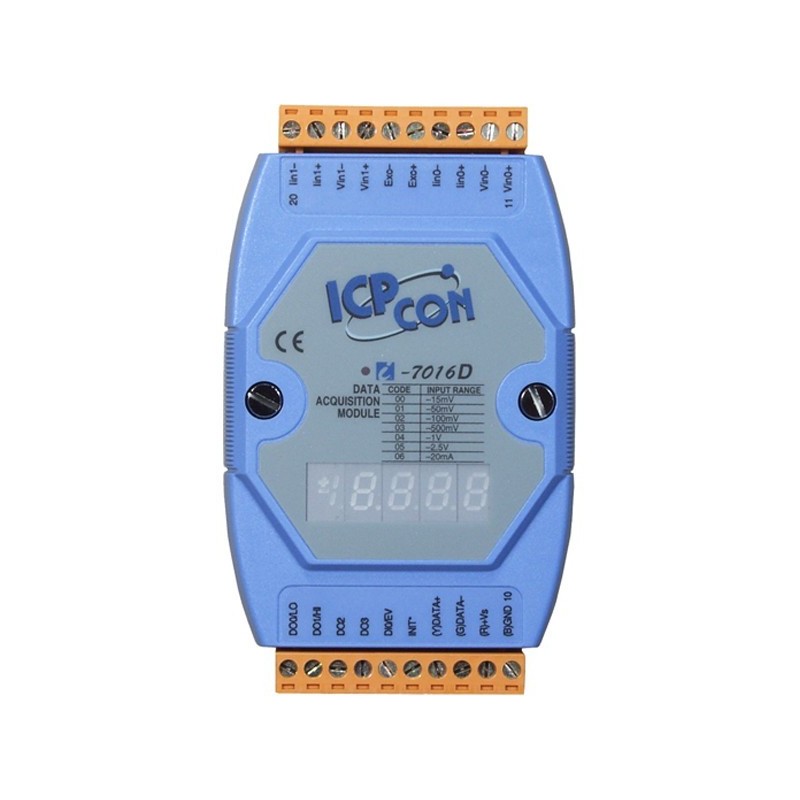

RS485 Modul til vejeceller
2 analoge indgange til 4-leder vejecelle,
1 excitation Exit
1 digital indgang
4 digitale udgange
Forsyning: 10 - 30VDC
I det industrielle miljø er der mange eksempler, hvor kraft skal konverteres til en målbar elektrisk effekt.
I de fleste tilfælde anvendes en strain gauge bar meter i en vejecelle. Men spørgsmålet er, hvordan skal vi håndtere disse elektriske outputmålinger? I denne situation er M485-AD16DA12 ID bestemt det bedste valg. Modulet kan ikke kun behandle data fra en vejecelle eller barmåler, det har også lineær kortlægning, der kan bruges til direkte at konvertere de resulterende data til vægt via en tilpasset korrespondenttabel. M485-AD16DA12 ID understøtter fuldbrospændingsmålere og giver 2 analoge inputkanaler, 1 excitationsspændingsudgangskanal, 1 digital inputkanal og 4 digitale outputkanaler. Modulet har et programmerbart indgangsområde (± 15 mV, ± 50 mV, ± 100 mV, ± 500 mV, ± 1 V og ± 2,5 V), og hver analog indgangskanal kan konfigureres individuelt. Excitationsspændingsoutput kan være i området 0 ~ +10 V med en driveffektivitet på 40 mA. Digitale udgangskanaler kan også indstilles som høje eller lave alarmudgange.
125 Ω shuntmodstand, 1 stk. pr. kanal
RS-485 interface
DCON, Modbus RTU, Modbus ASCII
4 x Analogindgange (+/- 20 mA, 0 ~ 20 mA, 4 ~ 20 mA)
DIN-skinne / væg montering
Dimensioner 52 x 98 x 27
10 ~ 30 VDC forsyningsspænding
-25 til + 75°C driftstemepetur
RS-485 interface
DCON Modbus / RTU protokol
8 x Analogindgange
4 x Relæudgange
DIN-skinne / væg montering
-25 til + 75°C driftstemepetur
RS485 modul med volt / mA output. Digital input
4 x analog output - 0 - +/-10V og 0-20mA
Opløsning: 14bit
5 x digital input - aktiv høj ved kontakt til stel
RS-485 bus - modul er slave
Format: (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
Baud Rate: 1200 ~ 115200 bps
Forsyning: 10 ~ 30 VDC
8-kanals True RMS Input
±0,15 % fabrikskalibreret nøjagtighed
RMS-indgangsområdet kan være fra +150 mVrms til +10 Vrms
Designet til standarddrift med frekvenser på 45 Hz til 10 KHz
Kanaler kan konfigureres individuelt
