RESERVEDEL
RS485 modul til vejeceller
2 analoge indgange til 4 tråd vejecelle,
1 excitation udgang
1 digital indgang
4 digitale udgange
Forsyning: 10 - 30VDC
I det industrielle miljø er der mange eksempler, hvor kraft skal konverteres til et målbart elektrisk output.
I de fleste tilfælde kan en Strain Gauge stregmåler i en vejecelle bruges. Men spørgsmålet er, hvordan skal vi så håndtere disse elektriske outputmålinger? I denne situation er M485-AD16DA12-ID bestemt det bedste valg. Ikke alene kan modulet behandle data fra en vejecelle eller en stregmåler, det har også lineær kortlægning, der kan bruges til direkte at konvertere de resulterende data til vægt via en brugerdefineret korrespondenttabel. M485-AD16DA12-ID understøtter spændingsmålere med fuld bro og giver 2 analoge indgangskanaler, 1 excitationsspændingsudgangskanal, 1 digitale indgangskanaler og 4 digitale udgangskanaler. Modulet har et programmerbart inputområde (± 15 mV, ± 50 mV, ± 100 mV, ± 500 mV, ± 1 V og ± 2,5 V), og hver analog indgangskanal kan konfigureres individuelt. Excitationsspændingsoutput kan være i området 0 ~ +10 V med en køreeffektivitet på 40 mA. Digitale udgangskanaler kan også indstilles som høje eller lave alarmudgange.
125 Ω shuntmodstand, 1 stk. pr. kanal
RS485 modul med 2-kanals Strain Gauge måler
Høj opløsning: 16-bit
Excitationsspændingsudgang: 0 ~ +10 V.
50 Hz event tæller (digital indgang)
Høj / lav alarm (digital udgang)
Lineær Map funktion
3000 VDC Intra-modul isolation
Dobbelt watchdog
Temperaturområde: -25 til +75°C
Forsyningsspænding: 10 - 30VDC
Mål: 123 x 76 x 35 mm
RESTSALG
1 Analog indgang fra vejecelle,
1 Analog udgang
4 digitale udgange

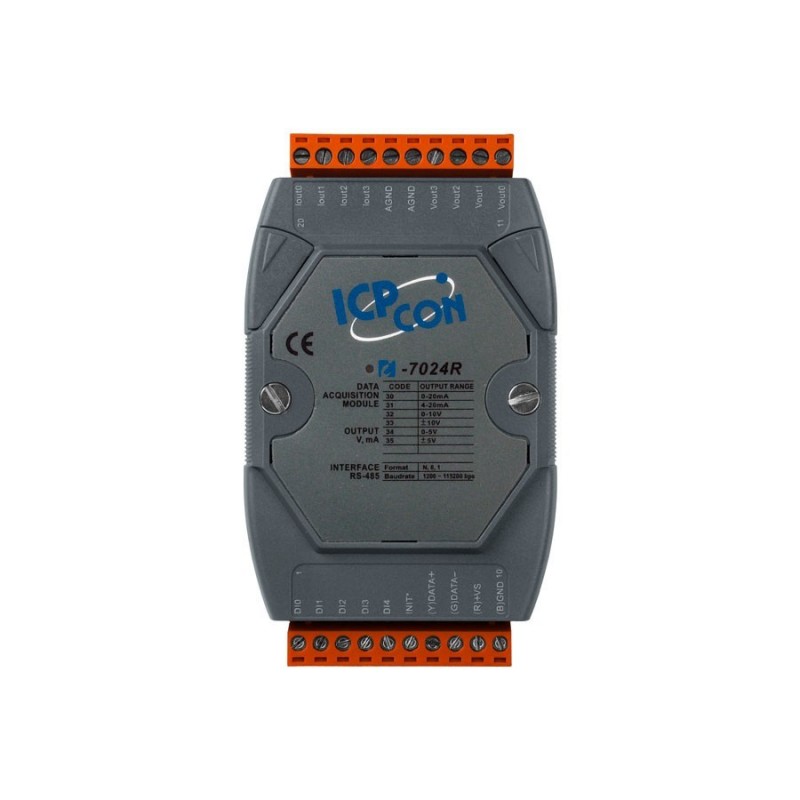

RS485 modul med 1 x analog udgang
0 - +10VDC, 0 - 20mA, 4 - 20mA
Opløsning: 12-bit
Software valgbar strøm eller spændingsudgang
Ledningsbrud-detektor for strømudgang (4 - 20mA)
Tilbagekoblingsspænding eller strøm
Konfigurerbar Power-on Value
Konfigurerbar sikker-værdi
Programmerbar udgangshældning
Dual Watchdog
Forsyning: 10 - 30VDC
Temperaturområde: -25 til +75°C
Modul til Pt100 eller Pt1000 føler med 4-, 3- eller 2-tråds
Til Nikkel temperaturføler (Ni RTD)
16 bit opløsning
15 målinger per sekund (total)
Forsyningsspænding: 10 - 30VDC / 1 Watt
Master RS485 skal etablere bias spændingen
Mål: 123 x 72 x 35 mm
