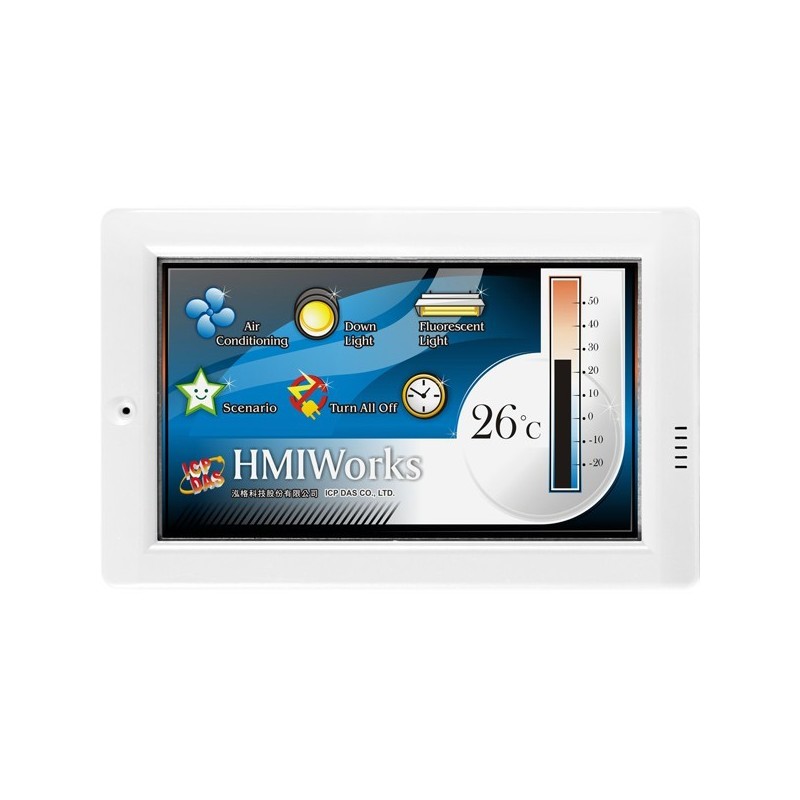

HMI-panel med LCD-skjerm, Ethernet og COM-porter
Kan kobles til de fleste produsentens I/O moduler
Strøm som leveres fra PoE eller 12 - 48VDC / 2.5 Watt
RS-485 (med Self-Tunes)
RS-232 (RX / TX / GND)
RTC - Real-Time Tour
GUI Design
Gratis HMIWorks Utviklingsverktøy
Støtter C og Ladder Designer
Design Forslag fra produsent
MODBUS TCP/RTU-protokoll
Mål: 140 x 87 x 41 mm
En frittstående dedikert styrer PC med innebygd TFT-skjerm og berøring av programvarepakke for design av egen grafisk layout inkludert. Støtter standard C og "stige" diagrammer. Har innebygd nettverksport med POE og kan styre Ethernet-modulene basert på Modbus-protokollen f.eks. Ethioxxx-i. Kan via RS485-portkontrollen M485-XXX-in moduler eller RS485-moduler basert på Modbus RTU-protokollen. HMI (Human Machine Interface)
Kabinet til montering inde i væggen
Utvidelsesbuss - Opptil 32 I/O-moduler eller eksterne moduler opp til 100 I/O
Peer-to-Peer Communication (P2P)
1-Wire Bus: Opptil 16 Sensorer for Temp / Moisture : -55°C - +125°C
Webserver for konfigurasjon og fjernovervåkning
Tillatelser: Administrator, Manager, Bruker
Oppgavebygger:
50 Planlagte oppgaver
50 betingede oppgaver
20 Restart oppgaver
20 Overstyrordninger
E-postalarmer etter brukervilkår
RTC med NTP Synkronisering
Konfigurering av nesten alle I/O
Programvare kreves ikke
Basic Script Support for Avansert fleksibilitet
Data Logging, Grafer (Loggede data)
Statisk eller DHCP IP-adresse
Modbus, SNMP, Remote Service, IP-filtrering
Nettbasert kontroller med I/O, 1-wire buss
4 x digitale innganger (vanlig GND)
1-wire buss, maks. 16 Sensorer (Temp / Fuktighet etc.)
Tillatelser: Administrator, Manager, Bruker
Oppgaver
50 Scheduled
50 Betinget
16 Automatic Restart
20 Overrule Vilkår
E-post Alarmer av Definerte Betingelser
Støtter Kryptert E- Postservere som Gmail
RTC med NTP Server Synkronisering
Ingen programvare kreves
Grunnleggende skriptstøtte for avansert fleksibilitet
Konfigurerbar logging
Graf (logget data)
https / TLS kryptert
Statisk eller DHCP IP-adresse Konfigurasjon
Modbus, SNMP, Remote Service, IP-filtrering
On-site Update
Supply Spenage: 9 - 28VDC
Ethernet Gateway for CANopen nettverk og Modbus RTU
1 x RJ45 10/100 Mbps
Protokoll: Modbus TCP Server
1 x RS232 / RS485 port (ikke isolert)
Modbus RTU slave
Baud rate: 1200-115200
1 x CAN port
CANopen
CAN Baud rate: 10 K - 1M
Innebygd 120 ohm terminering
Dimensjoner: 122 x 72 x 33 mm
Forsyningsspenning : 10 - 30VDC, 2,5Watt
Driftstemperatur: -25 - + 75 ° C
DIN brakett
1 meter kabel til brug mellem I/O-kort og TERM100S
