![](https://www.danbit.dk/17160-large_default/16-analoga-ingangar-via-usb.jpg)
![SUB-D DB37 hane honaa...](https://www.danbit.dk/6285-home_default/db37-forlaenger-kabel--1-8m.jpg)
SUB-D DB37 hane honaa kabel, grå, 1,8m
kabel för användning mellan omvandlaren och terminal kort

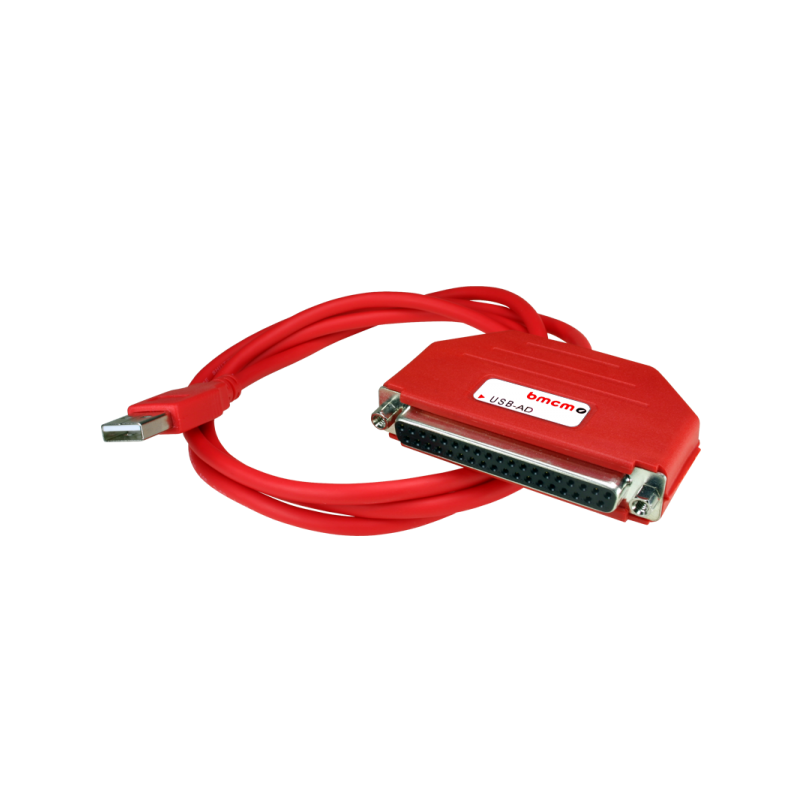

16 analoga ingångar via USB-port, 10-100s / s
Resolution: 12 bit
Sample Speed: 10Hz per kanal
1 Analog Utgång +/- 5V
4 Digitala utgångar TTL (CMOS
4 Digitala ingångar TTL / CMOS
Strömförsörjning från USB-porten
DAQ Software: Tillköp NextView
Mätning och kontroll Enkel. USB-AD16S12+ är USB-datainsamlingssystem idealisk för universella applikationer och på grund av den lilla storleken perfekt lämplig för mobil användning - bara ansluta och komma igång! Extra liten. Extra röd. Den unika idén om USB-AD16S12+ placerad i D-sub-hus är optimalt för fältarbete.
Digitala lägen spelas in eller styrs vid 4 digitala ingångar och utgångar vardera. Digitala ingångar samplas tidssynkront med analoga ingångar.
Enheten levereras med ström via USB-gränssnitt. Detta minskar kablinginsatsen till ett minimum och gör mobilmätningar mycket enklare.
Datainsamlingssystemet kan användas under Windows® XP / 7/8/10 samt under Mac OS X, gratis BSD och Linux.
Komplett programvara för installation och programmering USB-AD16S12+ är gratis. NextView®. Prova gratis.
DAQ-systemet stöds av NextView®, programvara för datainsamling och analys. Ett fullt fungerande 14-dagars prov ingår i leveransen till testet direkt funktionalitet för USB-AD16S12 +.
kabel för användning mellan omvandlaren och terminal kort
Plintkort med skruvplintar
DB37 hane / hanekabel på 1,8 m ingår.
För DIN-skena montering
103 x 85 x 50 mm (B x L)
