Digital I/O - DI / DO / Relæ / Tæller

ISM 2,4 GHz Driftsfrekvens
Fuldt kompatibel med 2,4 G (IEEE802.15.4/ZigBee-specifikationer)
Fuldt kompatibel med ZigBee Pro (ZigBee 2007)
Trådløs transmissionsrækkevidde op til 700 m (standard)
Justerbar RF-transmissionsudgangseffekt
Understøtter AES-128-kryptering til trådløs kommunikation
GUI-konfigurationssoftware (Windows-version)
RS-232/RS-485 Interface understøttet
Kildeidentifikation for den ikke-adresserede enhedsdatatransmission
Understøtter broadcast-transmission til redundanstransmissionsstien
Understøtter Unicast-transmission for at reducere netværksbelastning
Understøtter Topology Utility til netværksovervågning og -forbedring
Kan monteres på DIN-skinne

8 slutterelæer 250 VAC 5 A
USB type B med skrueterminaler
USB 2.0 Full-Speed forsynes via USB port
Plug-and-Play
PWR / RUN / ERR LED lamper
Til DIN skinne montering
Driftstemperatur: -25 til +75°

RESERVEDEL

Terminalkort med 16 ”open collector”-udgange
DIN skinne
Til DIO radio-serien

Indbygget webserver
Web-HMI
Modbus TCP og Modbus UDP-protokoller
God kommunikationssikkerhed
Dual Watchdog
Driftstemperaturområde: -25 ~ +75°C
I/O Pair. Remotes indgang til locals (fix IP) udgang og modsat
8 x Digital indgang (tæller): 0 - +50VDC (500Hz)
8 x Digital udgang: Open Collector 0 - +40VDC / 650mA per udgang
2 x RJ45 Ethernet - Daisy chain
Forsyningsspænding: PoE eller 10 - 30VDC / 3Watt
PoE føres IKKE videre til næste modul - kun Data

Indbygget webserver
Web-HMI
Modbus TCP og Modbus UDP-protokoller
God kommunikationssikkerhed
Dual Watchdog
Driftstemperaturområde: -25 ~ +75°C
I/O Pair. Remotes indgang til locals (fix IP) udgang og modsat
8 x Digital indgang (tæller): 0 - +50VDC (500Hz)
8 x Digital udgang: Open Collector 0 - +40VDC / 650mA per udgang
1 x RJ45 Ethernet
Forsyningsspænding: PoE eller 10 - 30VDC / 3Watt

16 digitale indgange med isolation, fælles stel. med PoE eller ekstern netadapter.
I/O Pair-forbindelse - indgang spejles i andens udgang

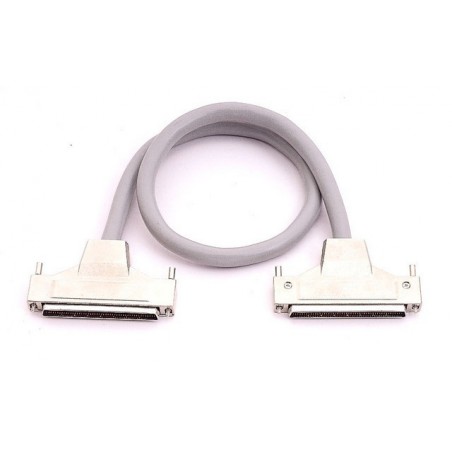

1 meter kabel til brug mellem I/O-kort og TERM100S

3,0 meter kabel til brug mellem I/O-kort og TERM100S

5,0 meter kabel til brug mellem I/O-kort og TERM100S

2.4GHz Rundstråleantenne - dipole
Til rør-montage
N-hun stik
1 meter RG58 coaxkabel
1 stk. RSMA-han medfølger
Vægt: 1.4kg
Længde: 45 cm
Diameter: 35mm

Tilbehør
Beskyttelseslåg
Til DIO-Rxx og DIO-Txx

RS485 frekvenstæller med 2 digitale udgange
2 x tællerindgang maks. 100kHz
Indgang er Wet/sink - maks +30volt
32 bit tæller - count up
Til frekvens og pulser
2 x digital output - open collector (OC)
Maks. OC spænding: 30VDC / 30mA
Forsyningsspænding: 10 - 30VDC
Mål: 123 x 72 x 35 mm
Driftstemperatur: -25 - +75°C

RS485 modul med 3-akset encoder input
1MHz frekvens-input
Indgangsspænding: Op til 5VDC
Andre spændinger er med ekstern modstand
32 bit tæller
Quadrant, puls/Dir, CW og CCW
RS485 port - 1200 - 115.2k baud
Forsyningsspænding: 10 - 30VDC
Mål: 123 x 72 x 35 mm

RS485 modul med 2-kanals Strain Gauge måler
Høj opløsning: 16-bit
Excitationsspændingsudgang: 0 ~ +10 V.
50 Hz event tæller (digital indgang)
Høj / lav alarm (digital udgang)
Lineær Map funktion
3000 VDC Intra-modul isolation
Dobbelt watchdog
Temperaturområde: -25 til +75°C
Forsyningsspænding: 10 - 30VDC
Mål: 123 x 76 x 35 mm

Dongle til analyse af datatrafik på ZigBee. Leveres med software til analyse af opsamlede data pakker

Webserver
WEB HMI
Modbus TCP / Modbus UDP
Dual Watchdog
Driftstemperatur: -25 ~ +75°C
I/O Pair - indgang fra andet modul spejles til udgang
8 x PhotoMOS-relæ (Solid State) COM N.O
Relæ-kontaktspænding: maks 60VDC
Relæ- kontaktstrøm: maks. 1A
Skiftetider: on: 5ms, off: 0.3ms
Optisk isolering til 3000 Vrms
Forsyningsspænding: 10 - 30VDC / 3Watt

Ekstra digitale indgange og relæ udgange via RS485
3 x digital indgang
3 x Relæudgang
RS485 interface

Ethernet modul med 2 digital indgange og 1 relæudgang
2 x digital dry kontakt - aktiv høj ved slutte-kontakt
1 x Power relæ, 250VAC/5A, 30VDC/5A
Undgå induktiv belastning til relæ
P2P funktion som spejler en indgang i andet moduls udgang
Supporterer Modbus/TCP og UDP slave
Strømforsynes fra PoE eller 12 - 48VDC
PoE: IEEE802.3af, Class 1
Driftstemperatur: -25 - +75°C
Mål: 98 x 52 x 27 mm
DIN beslag

Moxa IoLogik E1214 modul
Ethernet til 6 Channel Isolated Digital Input / 6 Relay
Modbus TCP
Peer-to-peer mode

RESTLAGER

Ethernet I/O med 12/6 isolerede I/O kanaler.
Med tæller og Integreret WEB-server med nem Javaprogrammering.
12 kanalers DI, 2 kanalers DO, 2 kanalers tæller - Ethernet-based smart I/O
Fjernmonitorering og -styring
Supporterer Modbus, TCP/IP, UDP, HTTP, DHCP
Web-Server: XML, HTML 5, Java Script
