Buskort med 5x PCI-X
Passiv buskort med 5x PCI-X slots og 1x PICMG 1.2 slot, f.eks. til S-IND19”OEM+G.
Ved design af systemer, der anvendes til industrielle formål eller som netværksservere, stilles der ofte særlige krav om mekanisk stabilitet og kort reparationstid. Begge dele opnås bedst med passive buskort.
I...
Ved design af systemer, der anvendes til industrielle formål eller som netværksservere, stilles der ofte særlige krav om mekanisk stabilitet og kort reparationstid. Begge dele opnås bedst med passive buskort.
I en traditionel pc sidder CPU, RAM, diverse controllere og bus-konnektorer (slots) til ISA/PCI/PCI-Express udvidelseskort på bundkortet, men på et passivt buskort findes kun bus-konnektorer. Til gengæld er alle komponenter, som normalt findes på bundkortet i en traditionel pc, placeret på et særligt indstiks CPU kort, der kan monteres i en vilkårlig bus-konnektor. Hvis en komponent svigter, er det altså kun et indstikskort, der skal udskiftes, som kan udføres væsentlig hurtigere end at udskifte bundkortet i en almindelig pc.
I traditionelle systemer med CPU på bundkortet er der normalt ikke megen plads til udvidelsesslot, mens det passive buskort giver flere og mere fleksible muligheder. F.eks. kan passive buskort leveres med helt op til 20 ISA slots. Andre kort har både ISA, PCI og PCI-Express slots - f. eks.: 13 PCI/1 ISA, 2 PCI/3 ISA og 4 PCI/15 ISA samt en række kort med både ISA, PCI og PISA slots. Med segmenterede passive bundkort (buskort der er opdelt i flere selvstændige afsnit, f.eks. til 4 CPU-kort på samme buskort) kan flere pc systemer med hver sin CPU monteres i samme 19” skuffe.
Udvalget af CPU-kort til passiv bus spænder fra små 386SX-baserede kort til de særdeles kraftfulde P4-kort. CPU-kort leveres i både halv- og fuldlængde. Halvlængdekortene fås til ISA eller PCI, mens fuldlængdekortene kan forbindes til både ISA og PCI bussen. Et fuldlængde CPU kort med PCI/ISA kan altså også benyttes i et bundkort udelukkende med ISA slots.
Der er 27 varer.
Passiv buskort med 5x PCI-X slots og 1x PICMG 1.2 slot, f.eks. til S-IND19”OEM+G.
Buskort med 2x PCI, 3x PCI-eX og 1x PICMG 1.3

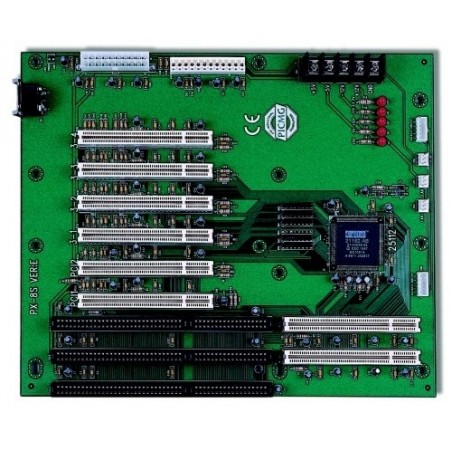

Passiv buskort med 1 x PICMG & 4 x 64 bit PCI

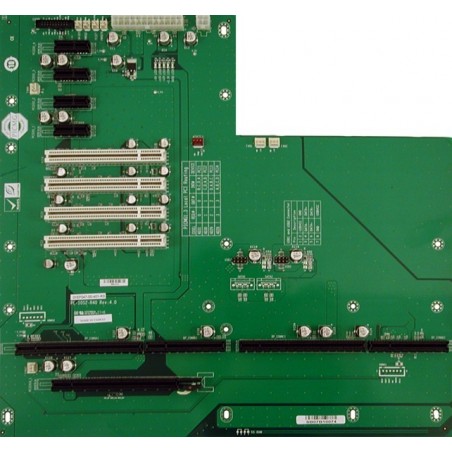

Passiv Buskort med 1 x PICMG1.3, 4 x PCI, 5 x PCIexpress

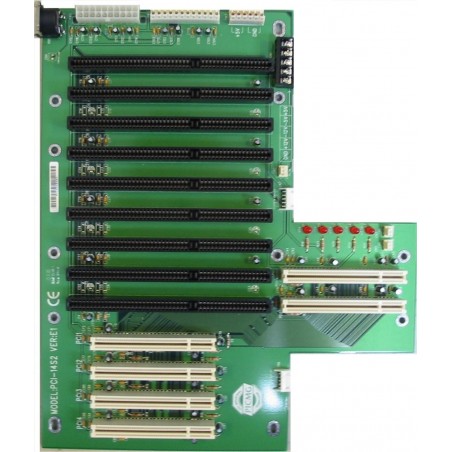

Passiv buskort med 12x PCI, 1x ISA og 2x PICMG
Passiv buskort med 4 x PCI slots, 4 x ISA slots og 6 x PCI-eX slots
Passiv buskort med 2 x PICMG 1.0 slots, 5 x ISA slots 7 x PCI slots, f.eks. til S-IND19”OEM+G.
Passiv buskort med 12x PCI-X og 2x ePCI-X.
Passivt buskort med 12x PCI
6x ISA og 2 PICMG
Buskort med 3x PCIE(1x), 1x PCIE(16x), 1x PICMG 1.3

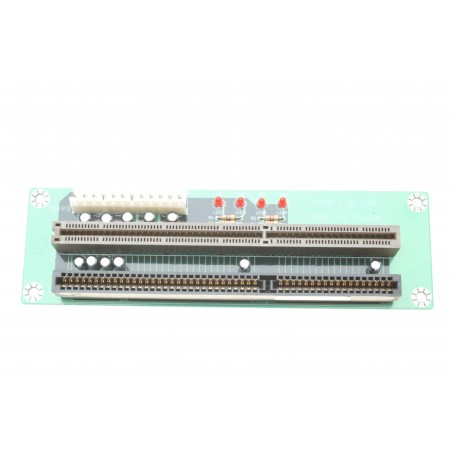

Backplane - NEAT PISA 7 slots Passive Backplane 4 PISA CPU and 3 PCI Bus expansion slots
6-Slot ISA/PCI Backplane
6 slot PICMG 1.0 backplane
4 x PCI
2 x ISA
2 x PICMG 1.0
AT/ATX PSU

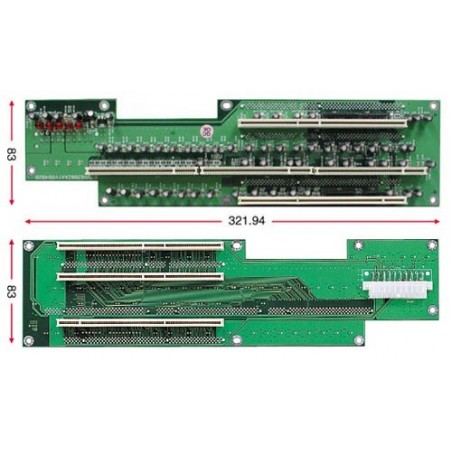

Passiv buskort med 5x PCI-X og 1x PICMG 1.2, 2U
4 slot i alt
1x PICMG 1.3
1x PCIe SLOTS x16
1x PCIe SLOTS x4
1x PCI SLOT
PSU type 24 + 4 pin ATX
USB Header x 4
5 Slots Backplane with 1PCIe x 16 and 3PCIe x 1 slot
Passiv buskort med 6x PCI, 2x PICMG og 1x ISA

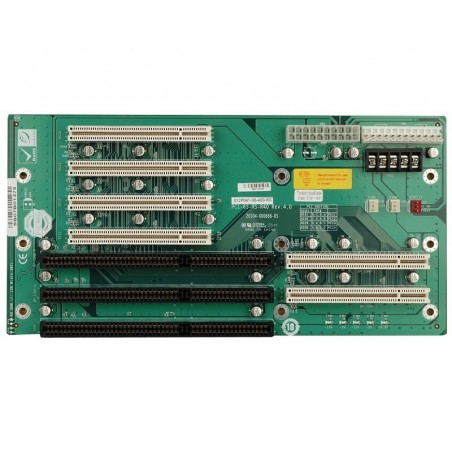

Buskort med 3 x ISA. 4 x PCI, 2 x ISA/PCI
PCI/ISA Bus Backplane support 4 x 64bit PCI slots.
Passivt backplane til 2U, 5PCI, 1PICMG.
5 ledige PCI slot og 1 slot til indstikskort
