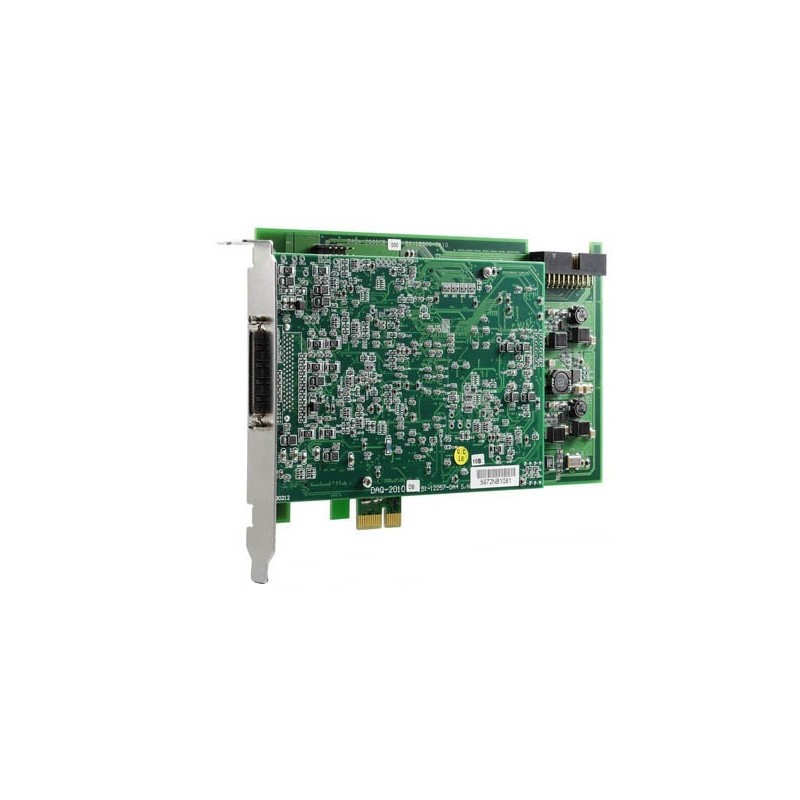

Adlink DAQe-2010. 4 kanals 14 bit A/D dataopsamling, 2MHz / kanal, PCIE

4 kanaler, 14 bit A/D dataopsamler, PCI Express X1
4 differential indgange - op til +/-10VDC
Sample rate er 2MHz per kanal
68 polet VHDCI hunstik
Terminalkort tilkøbes - TERM68 + kabel

3.212,75 $
Ekskl. moms
Antal
På vej ind
Varenummer ADQ4S14PCI-E
Få Volume Tilbud
close

Få Volume Tilbud


file_download DOWNLOADS
Stil et spørgsmål
close

Stil et spørgsmål





Download PDF

Specifications

Data 8 KB måledata
Digital I/O 24 programmerbare TTL ind/udgange
Indgang 4 differentielt koblede spændingsindgange med programmerbar forstærkning
Konverterings- hastighed 2 MHz / kanal
Måleområde ±10 V; ±5 V; ±2,5 V ±1,25 V; 0-10 V; 0-5 V; 0-1,25 V
Nøjagtighed ±0,03 % af FSR
Opløsning 14 bit
Stik 68 polet VHDCI hunstik
Tæller 2 stk. 16 bit TTL tællere

Denne 4-kanals A/D-kon­ver­ter bruger en kon­verter for hver indgangskanal, så konvertering kan finde sted eksakt samtidig på alle kanaler, hvilket ofte er et krav ved måling på signaler med stor bånd­bred­de. Desuden udnyttes A/D kon­ver­te­r­ens hastighed fuldt ud. Konverteringen på flere A/D-kort monteret i samme PC kan synkroniseres. DMA overførsler understøttes, så A/D konverterens fulde hastighed kan udnyttes. De differentielt koblede indgange sikrer den bedst mulige støjundertrykkelse.
