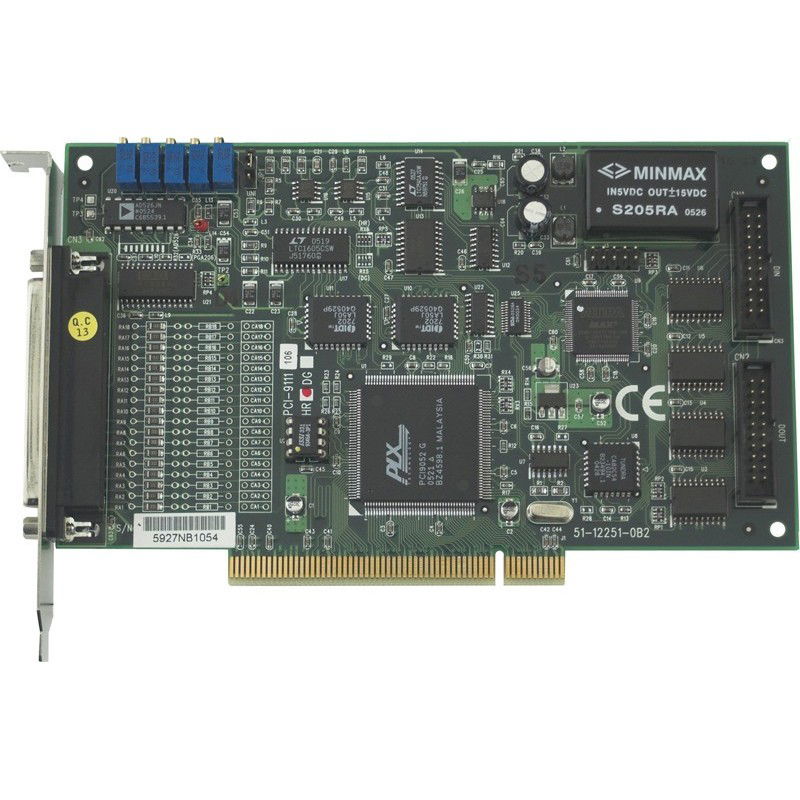

Supporterer 32-bit 5 V PCI bus
16-bit A/D resolution (PCI-9111DG)
16-CH single-ended analog inputs
Op til 100 kS/s sampling rate
On-board 1 k-sample A/D FIFO
Programmerbar forstærkning på x1, x2, x4, x8, x16
Bipolar analog input-område
100 kHz 16 bit A / D-data opløsning.
Og spænding udgange og 16 TTL I / O op til 100 kHz / kanal PCI-kort.
Alle indgange er udstyret med et indgangskredsløb, f.eks. kan monteres lavpasfilter, spændingsdeler eller shuntmodstande (for strømmåling).
Justering Input:
Ved levering, kun input modstand R1 til 0 Ω samlet og steder at R2 og C er ledige.
Terminalkort med skrueterminaler
DB37 han/ han kabel på 1,8m medfølger
Til DIN skinne montering
103 x 85 x 50 mm (W x L)
Supporterer 32-bit 5 V PCI bus
12-bit A/D resolution (PCI-9111DG)
16-CH single-ended analog inputs
Op til 100 kS/s sampling rate
On-board 1 k-sample A/D FIFO
Programmerbar forstærkning på x1, x2, x4, x8, x16
Bipolar analog input-område
12 bit A/D-kort med programmerbar forstærkning
16 ”single-ended” eller 8 differentielle
45Khz til deling mellem aktive kanaler (Konverteringstid: 8 µs)
D/A udg: 1 udgang med 12 bit opløsning
Område: 0-5 V og 0-10 V, ulinearitet: ½ bit; stabiliseringstid: 0,6 µs
Didital I/O: 16 TTL ind- og 16 TTL udgange
12 bit ver. inkl. drivere til DOS og Win.
Stik: DB37 hunstik til analoge ind- og udgange
2 x 20 ben IDC-stik til 16 digitale ind- og udgange samt tæller
Supporterer 3.3 V eller 5 V PCI bus
12-bit A/D og sampling rate op til 110kS/s
16-CH single-ended or 8-CH differential inputs
On-board A/D FIFO
Bipolar eller unipolar analog input område
16-CH TTL DI og 16-CH TTL DO
2-CH 12-bit multiplying analog outputs
