Modbus over ethernet eller internet

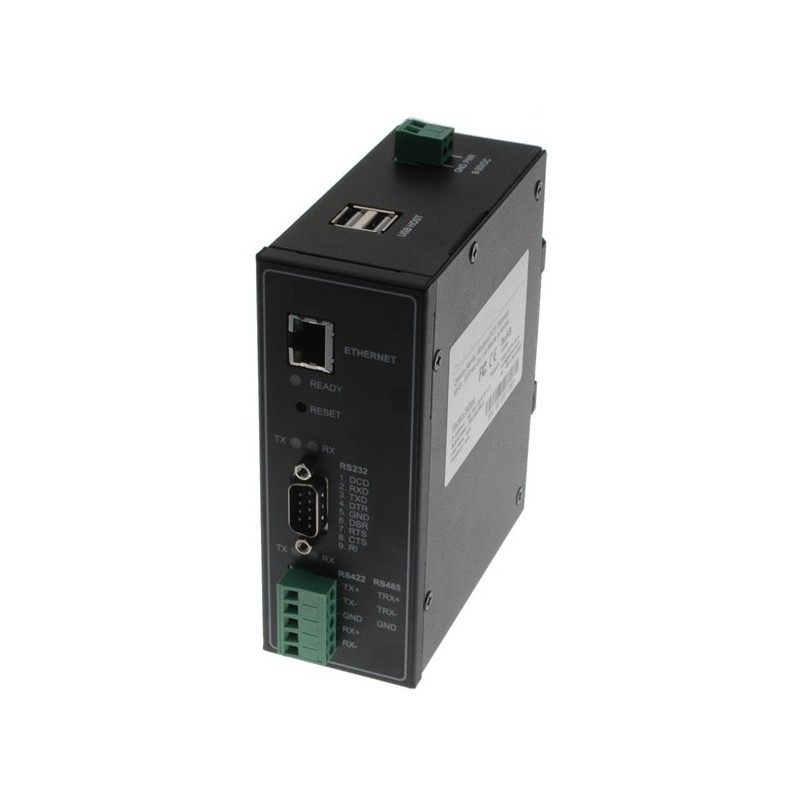

MODBUS server med 1 x RS232 og 1 x 422/485
Kan køre Enhed til enhed
0/100 Mbps Ethernet-port, auto MDI / MDIX, 10/100 auto, 1500V magnetisk isolering Kun på RS485
RS232 Modbus ASCII / RTU-port, 1 RS422 / 485 Modbus ASCII / RTU-port, 16V / 400W TVS isoleret, RS485 automatisk linjekontrol
9 ~ 30VDC strømindgang, IP30-kabinet, DIN-skinnemonteringsstruktur, USB-port (Modbus seriel portudvidelse og opsamlingshukommelse)
| Administration | Web interface |
|---|---|
| Driftstemperatur | -40 – 85 °C |
| Kabinet | IP30-tæt metalkabinet i format 49 x 130 x 105 mm (H x B x D) |
| Montering | DIN skinne |
| Netværk | 1 x 10/100 Mbit kablet Ethernet netværksport. |
| Porte | 1 x RS232 port og 1 x RS422/485 port. Hastigheder fra 150 bit/s til 921 Kbit/s, Databit:5/6/7/8, Stopbit:1/2. Paritet: Lige/Ulige/Ingen |
| Protokol | TCP/broadcast TCP/server, TCP/klient, UDP/server, UDP/Klient, Modbus/ASCII, Modbus/RTU og Master/Slave |
| Signaler | RS232: TxD, RxD, RTS,CTS, DTR, DSR, DCD, GND. RS422: TxD+, TxD-, RxD+, RxD-, GND. RS485 2-leder: Data+, Data-, GND |
| Stik | RS232 port: DB9 han. RS422/485 port: terminalblok. Ethernet: 1 x RJ45 hunstik |
| Strømforsyning | 9 ~ 30 VDC via terminalblok; forbrug ca. 10 watt afhængigt af tilsluttet ekstra udstyr via USB bussen |
| USB | 2 stk. USB 2.0 porte. Bruges til udvidelse, samt gemme/hente opsætningen via en USB nøgle |
ETH2MOD er en MODBUS seriel port server via Ethernet netværk, der kan udvides med flere serielle porte. Udvidelsen består i, at enheden understøtter USB til seriel konvertere, der er baseret på FTDI kredsen (se www.ftdichip.com), så op til 16 ekstra porte kan tilføjes, og disse porte har samme muligheder for styring og opsætning som de indbyggede. Opsætning kan via en USB nøgle der flyttes imellem 2 stk. ETH2MOD, hentes eller gemmes som backup. Med meget stort temperaturområde.
