Udstyr med en serielport kobles normalt direkte til computeren, når afstanden er under 15 meter.
Med en serielportserver (Serial Device Server) kan udstyret tilsluttes overalt på et netværk, så alle netværksbrugere kan benytte dem. Det gælder både over lokalnet og internet. Ved tilslutning over internettet bliver rækkevidden global.
Den har til opgave...
Udstyr med en serielport kobles normalt direkte til computeren, når afstanden er under 15 meter.
Med en serielportserver (Serial Device Server) kan udstyret tilsluttes overalt på et netværk, så alle netværksbrugere kan benytte dem. Det gælder både over lokalnet og internet. Ved tilslutning over internettet bliver rækkevidden global.
Den har til opgave at gøre en seriel port tilgængelige på et netværk. Den er en kompakt computer, der har et Ethernet netværksinterface og en eller flere serielle porte. Dens firmware har kun til opgave at sende data fra netværket til den rette serielle port og at sende data, som modtages på serielle porte videre til netværket. Protokollen er TCP/IP (Internet-protokollen), så selv en serielportserver med mange porte har kun én IP-adresse og hver seriel port har sit eget portnummer.
Principielt kan der kommunikeres med serielportservere på 3 forskellige måder:
”Box til box” metoden
”Winsock” metoden
”Virtuel com driver” metoden
Bruges hvis der ikke er en computer med netværksfunktion til rådighed. De to serielportservere konfigureres, så de sender data til modparten. De defineres som ”Master” og ”Slave” med hver sin IP-adresse samt modpartens IP-adresse. I princippet er det en fast forbindelse mellem de serielle porte og vigtigt er, at forbindelsen vil være uafhængig af operativsystemer og software-versioner der i øvrigt bruges på netværket.
”Box til box” metoden er desuden den eneste brugbare løsning i tilfælde, hvor der i systemet hverken kan indgå software, der benytter ”sockets” eller COM port drivere, f.eks. en PLC og et simpelt måleinstrument med seriel port.
Denne metode forudsætter, at de programmer, der benytter serielportserveren, har adgang til netværket via TCP/IP protokollen ved hjælp af de netværksfunktioner, der er indbygget i Windows. Det er det standardiserede interface til disse funktioner, der kaldes ”Winsock”.
I alle gængse programmeringssprog til Windows (Visual C++, Visual basic, Delphi m. fl.) er der adgang til TCP/IP via ”Winsock”, der fritager programmøren for at kende alle detaljerne i de underliggende netværksprotokoller.
Når først protokol, IP-adresse, portnummer og klient/server status er valgt, kan datablokke i frit format udveksles mellem programmet og serielportserveren.
Mange typer og varianter
Der er et udvalg af varianter blandt serielportservere. Antallet af serielle porte pr. enhed varierer fra 1 til 16, og de serielle porte kan være traditionelle RS232 porte med ”punkt til punkt” forbindelse op til ca. 15 m eller RS422-porte med balancerede signaler for ”punkt til punkt” – forbindelse op til ca. 1200 m samt RS485-porte, til ”multidrop”-forbindelse, hvor op til 32 serielle porte kan dele samme 2- eller 4-tråds bus. Her vil rækkevidden også være op til 1200 m.
De fleste serielportservere benytter kablet Ethernet netværksinterface, andre benytter trådløse netværk (Wifi) eller lysleder, hvor netværksforbindelsen sker via lyslederkabel.
Underkategorier
Der er 45 varer.
Begrænset antal
DIN beslag i alu
Kan anvendes til andre enheder

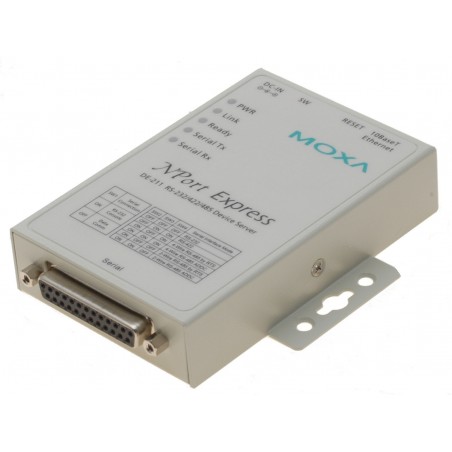

MOXA: CBL-RJ45F25-150
RJ45 til DB25 hun
1 kanal software-valgbar RS-232/485/422-port
Baud rate: 1200 - 230.400 / RS485 921.600
Skrueterminaler til Data
Skrueterminaler til DC forsyning
1 x 10/100 Mbps RJ45 Fast Ethernet-port
Understøtter TCP-server/klient-, UDP-, Virtual COM- og Tunneling-tilstande
Modbus TCP/RTU/ASCII
Konfiguration via webserversiden, Telnet-konsollen og Windows Utility
Opgraderbar firmware via Ethernet fra en fjern-PC
Robust metalbeklædning; industriel EMC-beskyttelse
Redundante dobbelte jævnstrømsindgange til non-stop drift
Valgfri DIN-skinne montering
Forsyning: 9 - 30VDC eller 5VDC / 9W
Mål: 78 x 65 x 28 mm
Temp: -40 - +70°C

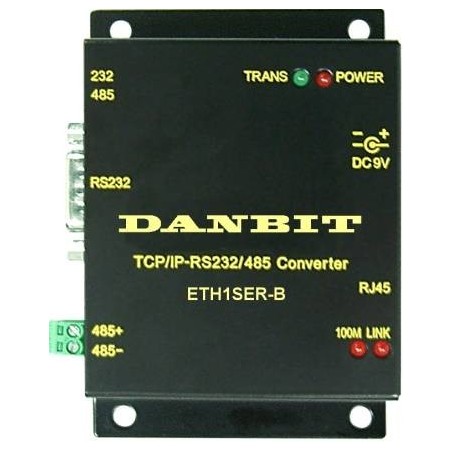

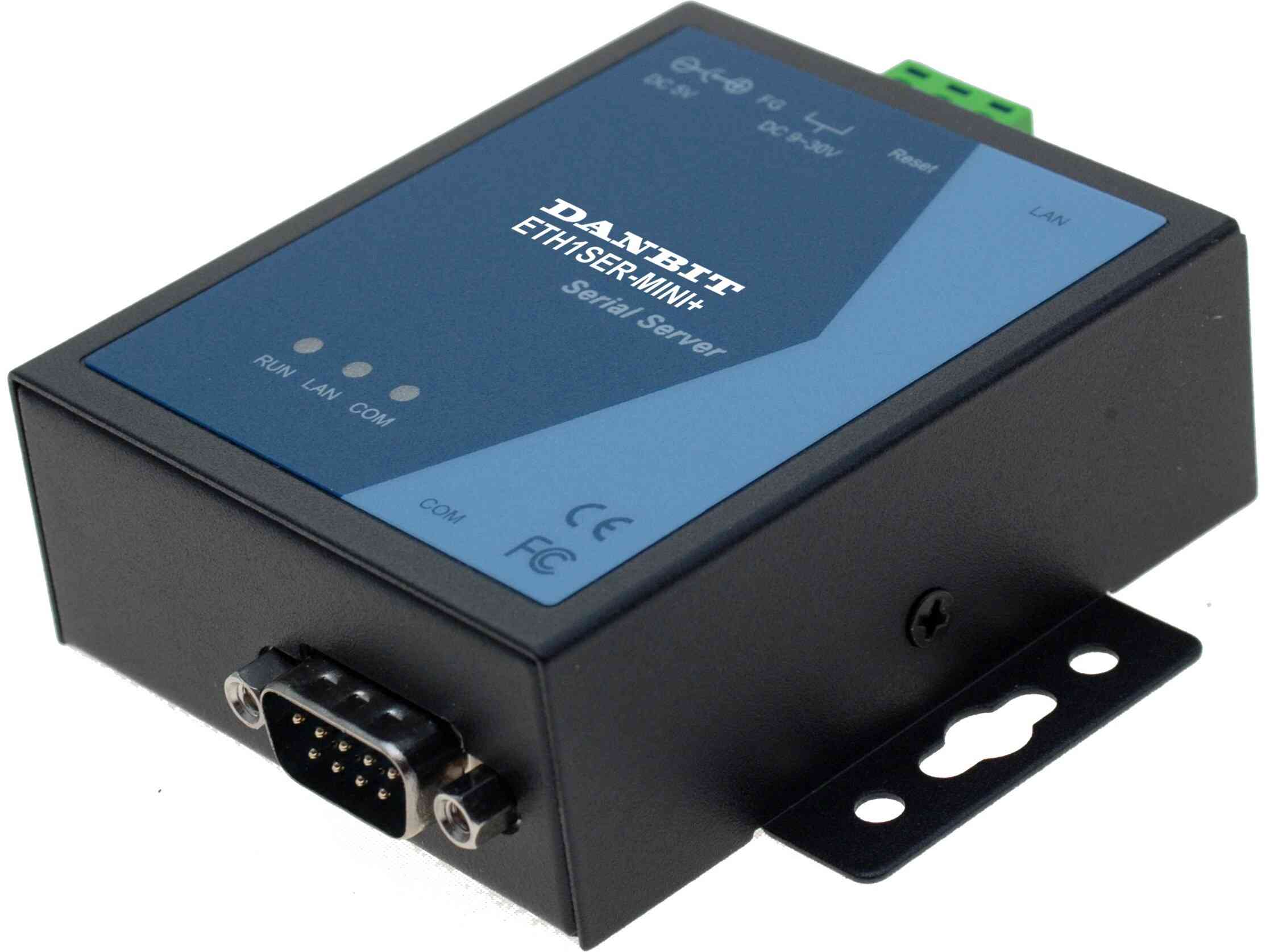

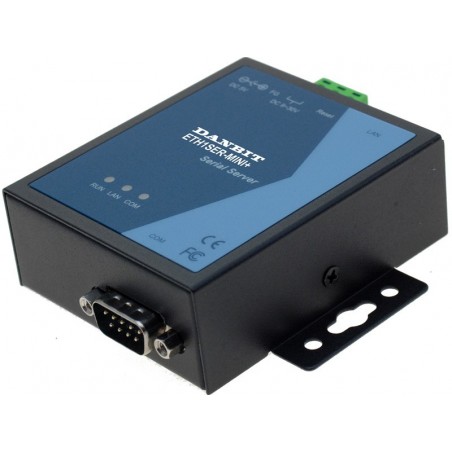

Serial device server med RS232/RS485
RS232 via DB9
RS485 via skrueterminal - 2-wire
Ekstern COM-port via Ethernet og Internet - til fiberkabel.
Device server til multimode fiber med RS232/422/485 serieport
Ekstern COM-port via Ethernet og Internet - til fiberkabel
Serieportserver 1 x RS232/422/485
Fiber er 100Mbit SFP (Single Mode eller Multi Mode)
Ekstern COM-port via Ethernet og Internet
1-port RS-232 serial device servers
Strømforsyning medfølger
Forsyningsspænding: 12 - 48VDC
Ekstern COM-port via Ethernet og Internet

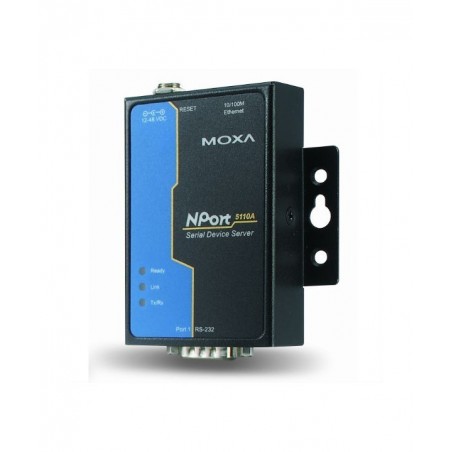

NPORT RS232 serielportserver 12-48VDC med udvidet temperatur.

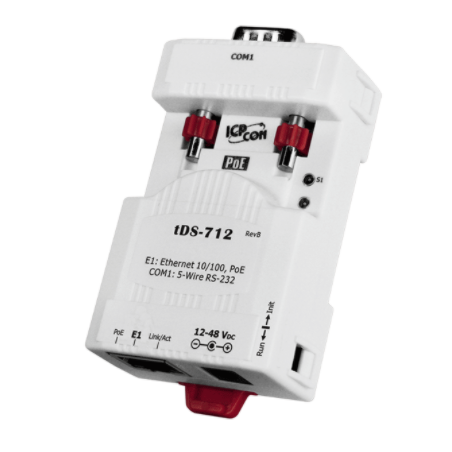

Ekstern COM-port via Ethernet og Internet
RS232 serieport via DB9 han
Strømforsynes fra PoE
Kan strømforsynes fra 12 - 48VDC / 1.7 Watt
Kort Power Jack pigtail kabel medfølger
Tilkøb strømforsyning, medfølger ikke
1 x RJ45 med PoE input
DIN montering
Driftstemperatur: -25 - +75°C
Mål: 90 x 52 x 27 mm

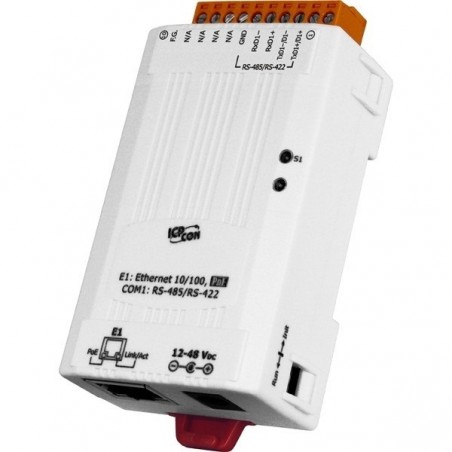

Ekstern COM-port via Ethernet og Internet
RS422/485 serieport via skrueterminal
Strømforsynes fra PoE eller 12 - 48VDC
DIN montering

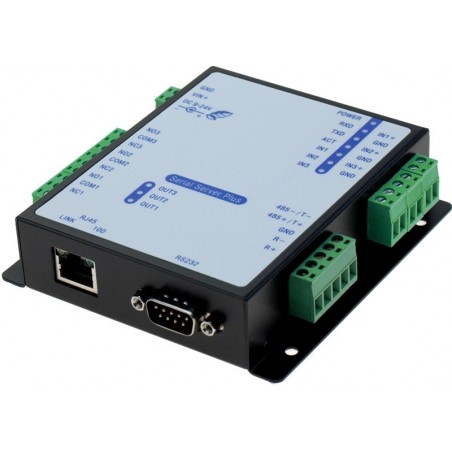

Ekstern COM-port og DI/DO via Ethernet og Internet
Indbygget Web-server
3 x skifterelæer udgange maks. 30 VDC 1A
3 x digitale kontakt indgange
1 x RS232 (DB9 male), RS422 eller RS485 (skrueterminal)
1 x Ethernet 10/100Mbit
Strømforsyning fra 9 til 24 VDC
Ekstern COM-port over Ethernet og Internet
RS232/422/485
Baud rate: 1200 - 230,4kbps (2-wire)
Maks. baudrate ved 4-wire RS485 op til 921,6kbps
Atop SE5201-DB Serial Device Server
10/100Mbit Ethernet.
Serielport via DB9 han stik
Understøtter TCP-server/Client, UDP, Virtual COM og Tunneling-tilstande
Strømforsynes fra 9 - 30VDC eller 5VDC (power-jack)
Strømforsyning medfølger ikke
DIN-kit (option)
Dimensioner: 65 x 78 x 28mm (uden vægbeslag)
Dimensioner: 88.5 x 84 x 27.8mm (med vægbeslag og DB9 port)

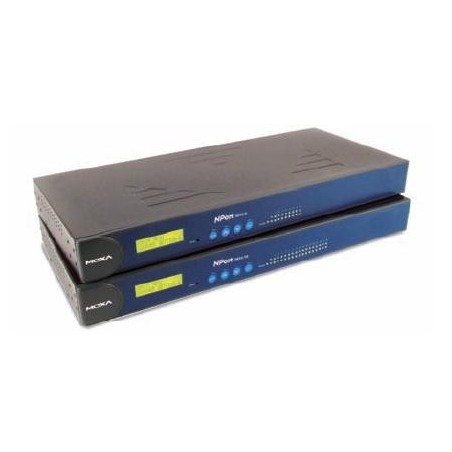

16 ports RS232 Seriel Port Server
Universal Serial Device server
MOXA NPort 5610-16
19" Rack mount

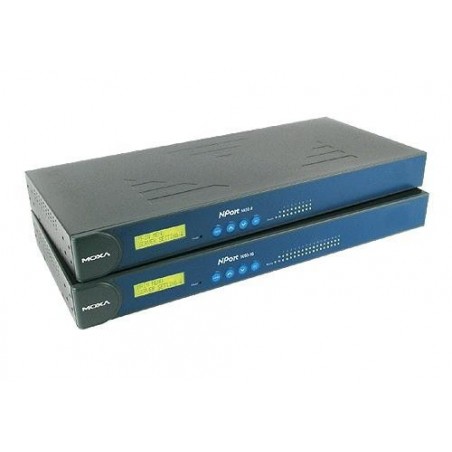

16 ports RS232/422/485 Serial Device Server
10/100Mbit
MOXA NPort 5650-16
19" Rack mount
Seriel Port Server
DB9 hunstik
1200 til 921600 baud
Forsyn 5 til 24 volt via USB eller skrueterminaler
Indbygget WiFi-antenne
USB-adapterkabel medfølger
Eksterne COM-porte via Ethernet og Internet
3-in-1 serial port: RS-232, RS-422, or RS-485
Modes: TCP Server, TCP Client, UDP
10Mbps Ethernet
Pair Connection
Real COM/TTY drivers for Windows and Linux
2-wire RS-485 with patented Automatic Data Direction Control (ADDC®)
Built-in 15 kV ESD protection for all serial signals

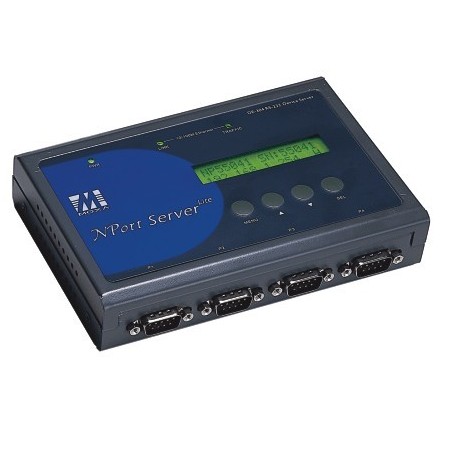

MOXA DE-301
Eksterne COM-porte via Ethernet og Internet
Kompakt og men at finde plads til
Socket modes: TCP server / TCP client / UDP
Windows utility til konfiguring af multiple device servers
Supports 10/100M Ethernet
2 x DB9 han
SNMP MIB-II for network management
Strømforsyning medfølger

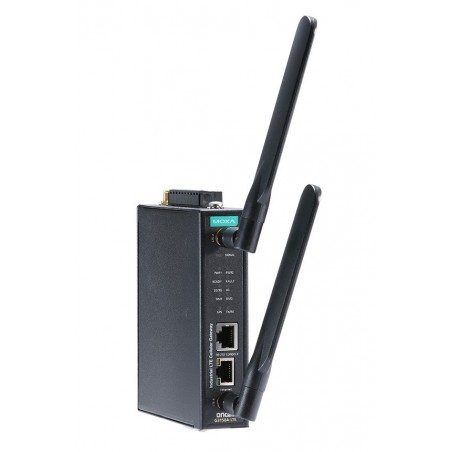

1 ports LTE seriel til ethernet gateway/ modem, RS232/422/485
GSM/GPRS/EDGE/UMTS/HSPA/LTE Cat 3
Understøtter VPN og virtuel comport
Drifttemperatur -30-70°C
IP30 tæt
Forsynes via 12-48 VDC
DIN skinne montering (beslag medfølger)
Ekstern COM-port over Ethernet og Internet.
RS232 serieport via DB9 han, eller
RS422/485 port via skrueterminalblok
Strømforsynes fra 12 - 48VDC. Har redundant DC input.
DIN skinne montering
