125 Ohm resistance to current measurement. Convert 0-20mA loop to voltage for measuring module
125 Ω Shunt resistance, 1 pc. pr. Channel

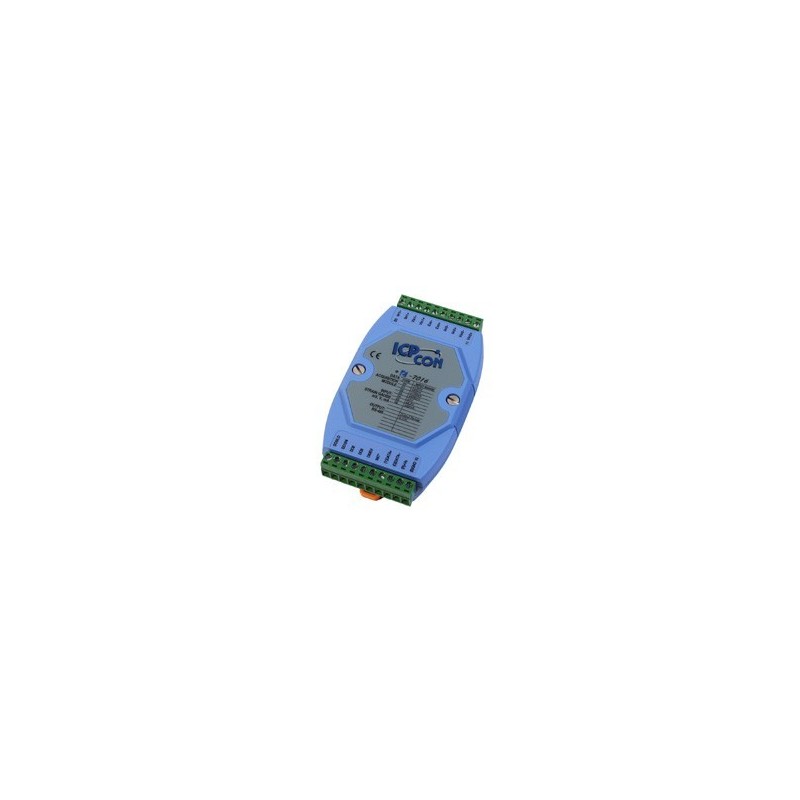

RS485 module with 2-channel strain gauge gauge
high resolution: 16-bit
excitation voltage range: 0 ~ +10 V.
50 Hz Event counter (digital input)
high / low alarm (Digital Output)
Linear Map Function
3000 VDC Intra Module Isolation
Double Watchdog
Temperature Area: -25 to + 75 ° C
Supply Voltage: 10 - 30vdc
Dim: 123 x 76 x 35 mm
I det industrielle miljø er der mange eksempler, hvor kraft skal konverteres til et målbart elektrisk output.
I de fleste tilfælde kan en strain gauge måler på en vejecelle anvendes. Men spørgsmålet er, hvordan håndterer vi så disse elektriske outputmålinger?
I denne situation er dette modul bestemt det bedste valg.
Ikke kun kan modulet behandle data fra en vejecelle eller en belastningsmåler, det har også lineær kortlægning, der kan bruges til direkte at konvertere de resulterende data til vægt via en brugerdefineret korrespondenttabel.
Modulet understøtter spændingsmålere med fuld bro og giver 2 analoge indgangskanaler, 1 excitationsspændingsudgangskanal, 1 digitale indgangskanaler og 4 digitale udgangskanaler.
Modulet har et programmerbart inputområde (± 15 mV, ± 50 mV, ± 100 mV, ± 500 mV, ± 1 V og ± 2,5 V), og hver analog indgangskanal kan konfigureres individuelt. Excitationsspændingsoutput kan være i området 0 ~ +10 V med en strøm på 40 mA. Digitale udgangskanaler kan også indstilles som høje eller lave alarmudgange.DCON-protokoller, som kan konfigureres via software er standard.
125 Ω Shunt resistance, 1 pc. pr. Channel
RS485 / RS422 / RS232 converter for Meter-Bus meters, actuators, etc.
Supports up to 100 Meter-Bus meters (slaves)
Selecting the serial port, only one can be selected to be active
2 x Baud rate (M-bus and COM port can be selected at different speeds)
Baud rate: 300 to 115,200 bps
Transparant data - no protocol conversion
M-bus connection is 2-wire , max. 350meter.
larger distance up to 5km requires a number of M-bus repeaters
Supply voltage: 10 - 30VDC, 1.8 - 12Watt
Dimensions: 122 x 72 x 33 mm | Removable terminal blocks
Operating temperature: -25 - + 75 ° C
DIN bracket
Robust plastic housing
Compact Modbus / TCP to RTU / ASCII gateway with PoE
not to be programmed
1 x RJ45 10 / 100Mbps
1 x RS232 (terminal block) - 5-pin
1 x RS485 (terminal block ) - 2-pin
baud rate up to 115,200 bps
Self-tuner for RS232
IEEE 802.3af - PoE (PD)
Supply voltage u / PoE: 12 - 48VDC 2Watt
Dimensions: 90 x 52 x 27 mm
DIN bracket
Operating temperature: -25 - +75°C
Built-in web server
Web HMI
Supports Modbus TCP and MQTT protocols
2-port Ethernet switch (LAN Bypass) for Daisy-Chain Wiring
Double watchdog
Digital input: 16 channels
Wet contact input
Input high = +10 - 50VDC (ON)
Input low = < +4VDC
Supply voltage: 12 - 48VDC
Temperature: -25 - +75°C
Dimensions: 120 x 97 x 42
Multi I / O module for measurement and with USB port
16 Analog inputs, +/- 10V, +/- 5V, +/- 2V, +/- 1V
16 bit resolution
frequency Up to 250kHz Total Samplings-Rate
2 Analog Exit +/- 10 Volt
4 Digital Entrance TTL / CMOS
4 Digital Outputs TTL / CMOS
1 Counter Input, 16 Bit
Voltage Variety from USB The port
Buy DAQ Software: NEXTVIEW
Dim: 167 x 113 x 30 mm
