8 x analog high voltage inputs +/- 150VDC, 16bit, 4 x digital output to the LAN, Pair-mode, 2 x RJ45, -25 - + 75 ° C, 12 - 48VDC

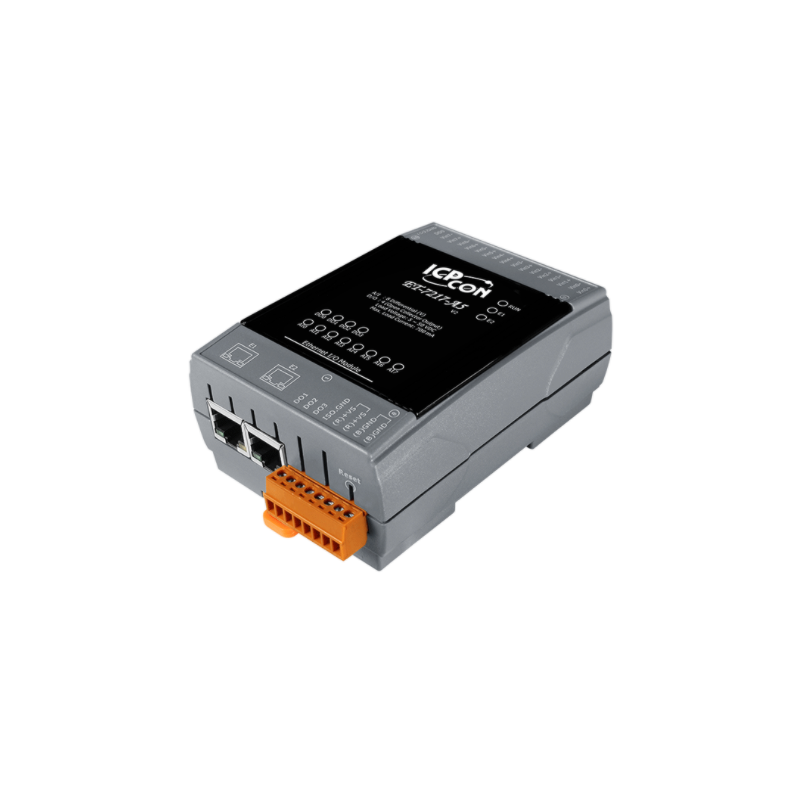

Ethernet I/O module for the measurement of analog high-voltage differential inputs
8 x Analog input: +/-50V, +/-150V
4 x Digital output - Isolated Open Collector, max. 50VDC, 700mA per channel
16bit solution
Sample frequency: Normal mode 10 samples per second
Sample frequency fixed mode: 50 samples per second
Supports MODBUS TCP and UDP
Integrated Web Server - access with ID, password and IP filter
Power up and safe levels can be programmed

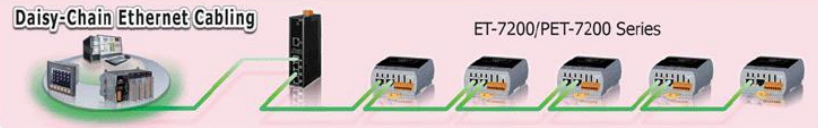

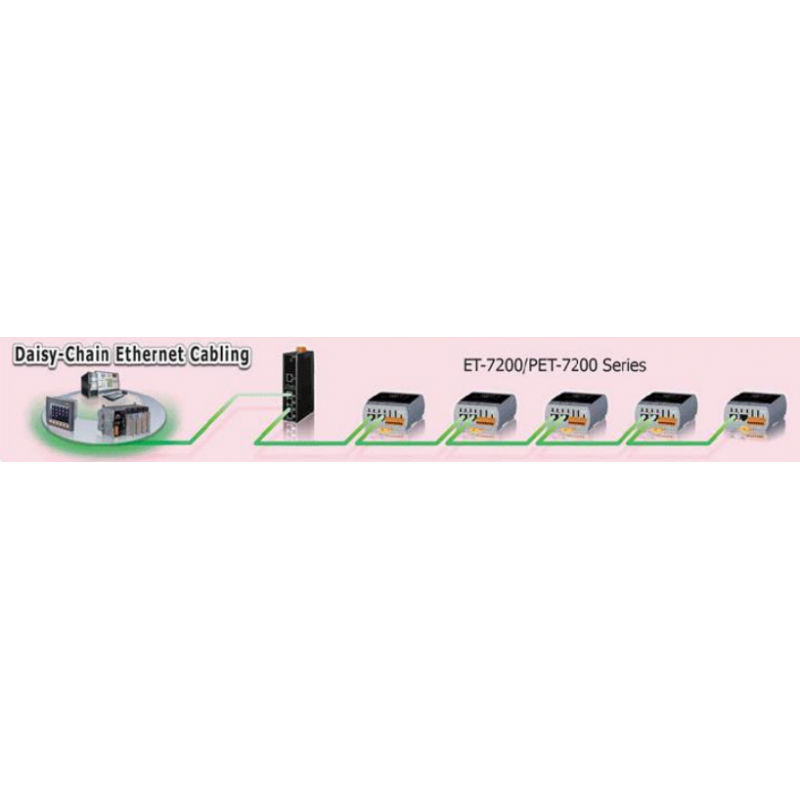

2 x RJ45 10 / 100Mbit ports - daisy-chain

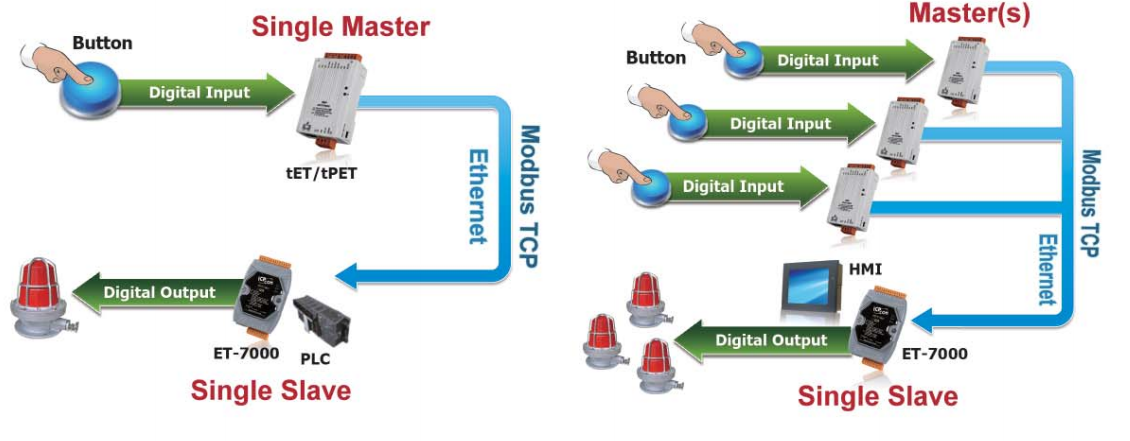

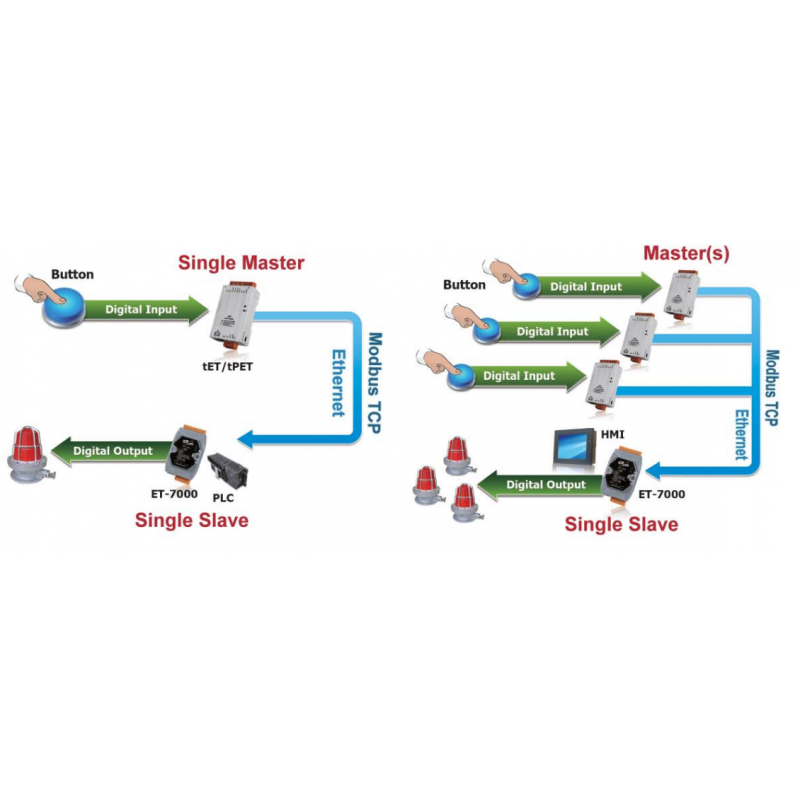

Pair-connection - mirror one input to others output
Supply voltage: 12 - 48VDC 4,2Watt
Dimensions: 120 x 76 x 38 mm
Housing: plastic with DIN bracket

ETHIO8AI4O-2-I
Call +45 56 66 20 20 for price
Quantity
On the way in

  • Download PDF
  • file_download Downloads
  • live_help Ask a question

ETHIO8AI4OET-7217-A5 er et modul med 8-kanals differentielle analoge indgange og 4-kanals digitale udgange. Det giver programmerbart inputområde på alle analoge kanaler ± 50 V eller ± 150 V, og digital udgang kan indstilles alarmoutput med kortslutningsbeskyttelse og overbelastningsbeskyttelse. Hver analog kanal har lov til at konfigurere et individuelt område og har ± 200 VDC høj overspændingsbeskyttelse. Samplingshastigheden for kan ændres; der er hurtig tilstand og normal tilstand til din overvejelse. Det har også kvalifikation til 4 kV ESD-beskyttelse samt 2500 VDC isolering inden for modulet.

Driftstemperatur
-25 - +75°C
Forsyning
12 - 48VDC, 4.2Watt
Hastighed
10/50 samples per sekund (total)
Indgang
8 analoge indgange til høje spændinger +/-150VDC
Kabinet
Plast, DIN-beslag og vægmontering
Mål og vægt
120 x 76 x 38 mm, 350g
Porte
2 x RJ45 - daisy-chain til næste modul
Udgange
4 x digitale Open Collector udgange op til 50VDC 700mA/ch
