Vejeforstærker med RS232 udg
Vejeforstærker med RS232-udgang, standardversion
Præcisions-vejeforstærker med RS232-udgang
Vejeforstærker og A/D konverter med seriel port.
Sæt en seriel port på strain gauge vejecellen.
Dataudlæsning, kalibrering og styring via en RS232-seriel port.
Funktion

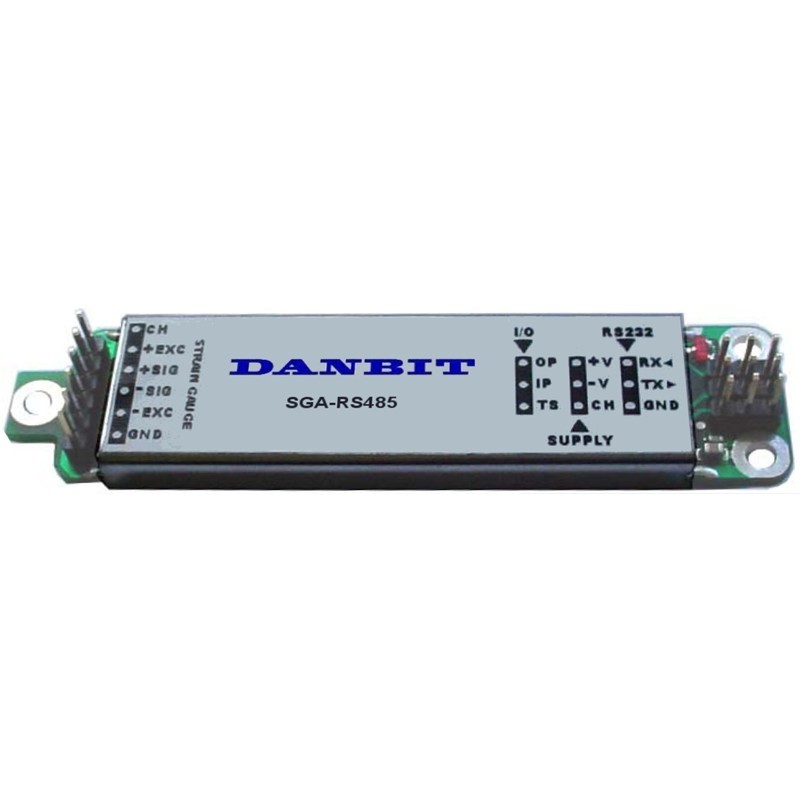

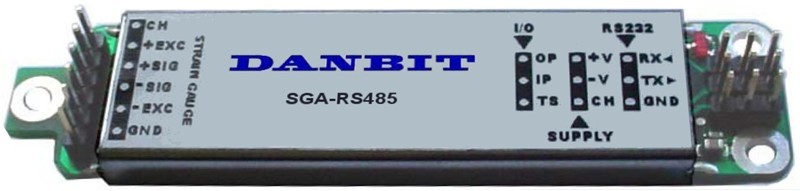

For at kunne indlæse signalet fra en vejecelle i en computer kræves både en vejeforstærker, forsyningsspænding til vejecellen samt en A/D-konverter. SGA232-modulet indeholder alle tre dele samt en seriel port integreret i et kompakt modul, der er egnet til montering i nærheden af vejecellen. Herfra udveksles de digitale data med pc’en gennem serielporten.
Kabelføring og dataudveksling
Modulet er så kompakt, at det let kan monteres ganske tæt ved vejecellerne. SGA232-modulet kræver sin egen RS232-port på pc'en. Computere kan også kommunikere med modulet via lokalnet eller internet ved at benytte serielle portservere med TCP/IP (se kap. 11). Til brug med pc’er, der ikke har serielle porte, kan f. eks. bruges en af kortene serielle porte til PCI bus i kapitel 12 eller f. ex. en USB til seriel port konverter i kapitel 13.
Avancerede funktioner:
Fejlkompensering
Det indeholder f. eks. tabeller, hvor kalibreringsdata kan indlægges, så der automatisk kompenseres for vejecellens ulinearitet og hvis der anvendes type SGA-TEMP, der er en temperatursensor, kompenseres også for vejecellens temperaturdrift.
Selvtest
En selvtestfunktion kan afsløre, om der er sket en ændring af vejecellen eller SGA modulets følsomhed eller nulpunkt.
Software og programmering
Udveksling af måledata og kommandoer sker med simple strenge i ASCII via serielporten, så det er ganske enkelt at skrive egne programmer til modulerne i alle gængse programmeringssprog. Programeksempler medfølger. Desuden leveres en DLL driver til brug med de programmeringssprog, der ikke umiddelbart har support for serielle porte. Også al kalibrering og konfigurering sker med simple kommandoer fra pc'en via den serielle port. Der medfølger et Windows-program til dette brug.
Som tilbehør leveres et udviklingskit med skrueterminaler til vejecelle, temperatursensor og DB9-stik til RS232-porten.
Vejeforstærker med RS232-udgang, standardversion
Overbelastningsbeskyttelse: ± 150% af nominel belastning
Temperatur:
Område med temperatur: -15ºC til +65ºC
Temperatur under brug: -55ºC til +90ºC
Elektrisk:
Output Signal: 3,00 mV / V (nominel)
Forsyning af spænding: 15 VDC
Kabellængde: 1,5 m
Dimensioner: 75 x 51 x 31 mm
Vægt: ca. 300 g
Linearitet: ± 0,05% af den nominelle belastning
Hysterese: ± 0,03% af den nominelle belastning
Reproducerbarhed: ± 0,02% output
16-bit strain gauge / weighing bridge amplifier - datalogger
With temperature compensation
Excitation sense 2.5VDC
Bridge input: +/- 8mV Version: 16mV and 32mV
4 Megabyte memory to log data
USB and RS232, automatic baud rate up to 115.2kbit
Programmable input ranges (0-2 VDC, 0-20 VDC)
Battery operation - 10 year battery
Acc.: Software to configure, download, plotting, analysis and an alarm (not supplied)
Configurable alarm controls
Measurement speed of from 20 milliseconds (channel 1) to 12 hours
Robust aluminum housing
coated printed circuit board for protection against moisture, corrosion
3-axis - ForceX, ForceY, ForceZ Load cell
3 x Strain Gauge Bridges
Series from 10n to 500 KN Power Area
Current model is for 120kN
Compact Size
Low Cross Talk
mV/V output
Temperature compensated
Made in Aluminum - De-stressed material
