1 x analog in, +/- 10V, 0-20mA, 16bit, 1 x digital i, 2 x digital åpen koll. display, RS485 buss. 10 - 30VDC.

RS485-modul for måling av spenning og strøm
Er med 15VDC-senderutgang for strømsløyfe
1 x analog inngang 0-20mA, 0 - +/- 10V
1 x digital inngang. Høy er lukket kontakt
2 x digital utgang (åpen samler) + 50VDC / 30mA
Supply Spenning: 10 - 30VDC
Mål: 123 x 72 x 35 mm

M485-AD16UD-I
2 857  DKK
Eksklusive MVA
Antall
På vei inn

  • Download PDF
  • file_download Downloads
  • live_help Ask a question

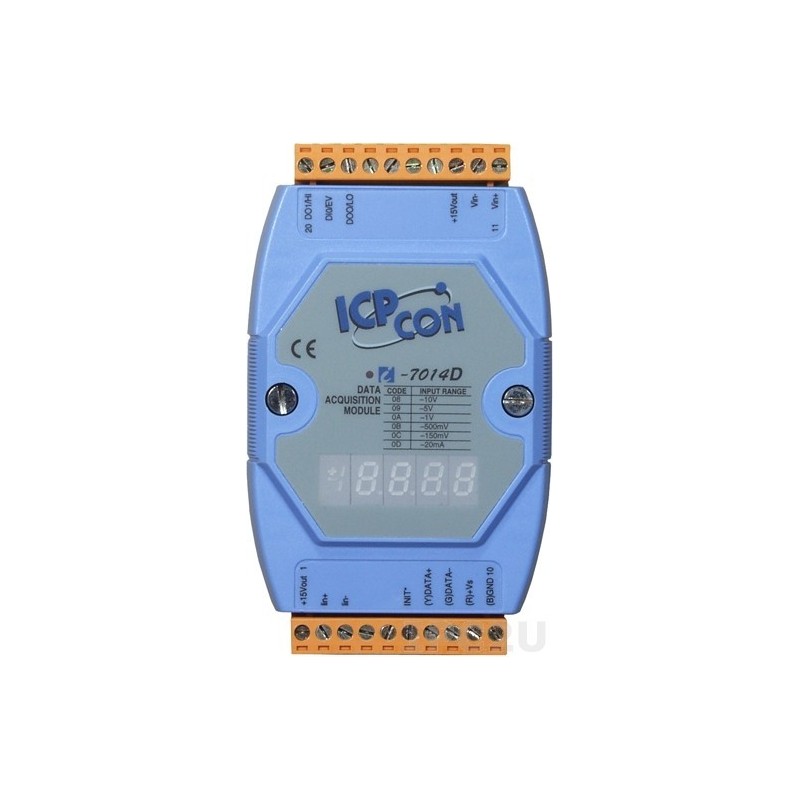

Er et 1-kanals spænding/strøm indgangsmodul, der giver en +15 VDC isoleret sløjfe strømforsyning til senderindgang og er designet til både spændings- og strømindgangstyper. Derudover leverer modulet 1 digital indgangskanal som en 50 Hz hændelsestæller og 2 digitale udgangskanaler, der kan bruges som en høj / lav alarm. I-7014 har også 3000 VDC isolering inden for modulet.

Forsyning
10 - 30 VDC, 1,8 W via klemrække
Indgang
1 kanaks PT100 eller Ni RTD til 2-, 3- eller 4-tråds følere
Indgang
1 digital indgang med pull-up: 10 KΩ til 5 VDC Logisk 0: 0 – 1 V Logisk 1: 3,5 – 30 V
Indgangsimpedans
30 KΩ
Isolation
3000 VDC
Maks. hastighed
10 målinger pr. sek.
Måleområde
±150 mV, ±500 mV ±1 V, ±5 V, ±10 V samt ±20 mA (Kræver 125 Ω shuntmodstand)
Opløsning
16 bit, ±0,05 % præcision
Skærm
4½-ciffer display
Stabilitet
Nulpunktsdrift:…… Drift af følsomhed:… ±0,3 µV / °C ≈ ±0.01 °C / °C ±25 ppm / °C ≈ ±0.01 °C / °C
Udgange
2 digitale udgange med ”Open collector” 30 V/30 mA
