125 ohm motstånd till strömmätning. Konvertera 0-20mA loop till spänning till mätmodul
125 Ω Shonatmotstånd, 1 st. pr. Kanal
8 analog mätning ingångar - upp till +/- 10 V, 0-20mA
Termoelement: J, K, T, E, R, S, B, N, C, L, M LDIN43710
USB-gränssnitt
att mäta spänning, ström, temperatur.
upp till 10 mätningar per sekund.
Skruvanslutning

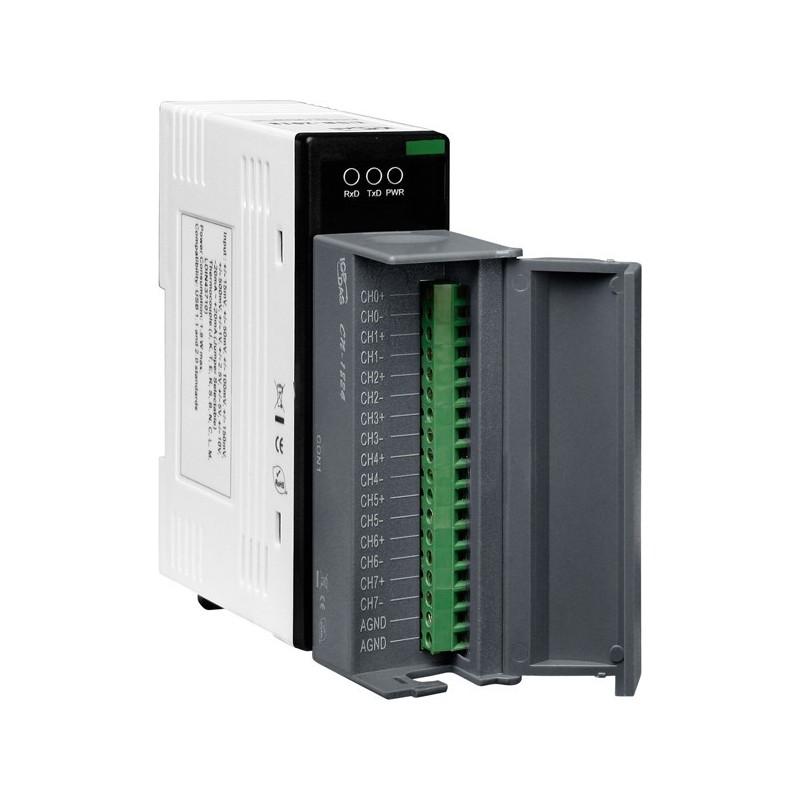

USB AD8S16 är en lösning för datainsamling. Det erbjuder enkel USB plug-and-play och utrustar noggrann mätning för alla typer av automationsapplikationer. Jämfört med traditionella PC-baserade kort som PCI, PC / 104- och ISA-kort, kan användarna uppnå datainsamling enklare och snabbare via USB AD8S16. USB AD8S16 är en 8-kanals universell analog ingångsmodul och har följande funktioner. Först stöder den överspänningsskydd upp till 240Vrms. För det andra, vilka typer spänning och strömingång. För det tredje stödjer den breda termoelementenheder med J, K, T, E, R, S, B, N, C, L, M, och LDIN43710 typer. Fjärde, det ger extremt noggrann termoelement och automatisk kompensation för kall låda för varje kanal. Femte, den öppna ledningsdetektion till termoelementet, och 4 ~ 20 mA ingångar för varje kanal. Dessutom användare via I / O-verktyg för att konfigurera och testa USB AD8S16 direkt och enkelt utan någon kodning. Den vänliga API biblioteket är också tillgänglig för användare att utveckla sin egen USB ansökan.
125 Ω Shonatmotstånd, 1 st. pr. Kanal
16 analoga ingångar med gemensam jord
eller 8 balancerade ingångar.
Upp till +/- 10 volt, 250kHz
16 bitars upplösning
Programvara Support: Labview, Matlab
Software Support: C / C++, Visual Basic, Visual Studio.net
Ström från USB-porten
16 analoga ingångar via USB-port, 10-100s / s
Resolution: 12 bit
Sample Speed: 10Hz per kanal
1 Analog Utgång +/- 5V
4 Digitala utgångar TTL (CMOS
4 Digitala ingångar TTL / CMOS
Strömförsörjning från USB-porten
DAQ Software: Tillköp NextView
Mätning och kontroll via USB-port
16 x Analoga ingångar 14bit, +/- 10V
Total provhastighet: 20KS / s
1 x Analog Avfart 12bit, +/- 5V
8 x Digitala ingångar TTL / CMOS
8 x Digitala utgångar TTL / CMOS
1 x 16bit Counter Entrance
DAQ Software: Inköp NextView
Mål: 167 x 113 x 30 mm
Strömförsörjning från USB port
5 kanals analog input
2 kanals analog output
2 kanals digital input
2 kanals digital output
