Sensorer og detektorer er en vigtig komponent i ethvert system til fjernovervågning og kontrol. Sensorerne og detektorerne omdanner miljøparametre, så som temperatur, fugt, tryk etc. til elektriske signaler. Disse signaler overvåges af enheder, så som Ethernet-fjernovervågning eller GSM-fjernovervågning.
Sensorerne kommunikerer med controllere til fjernovervågning via en digital grænseflade. Interfacet kan enten være 1-Wire eller RS485.
1-Wire-grænsefladen er patenteret af Maxim Integrated Company. 1-Wire sensorer har eget ID og flere kan forbindes til samme bus. I dette tilfælde kan flere parametre overvåges af en enkelt controller. 1-Wire-grænsefladen er designet til at fungere over korte afstande, er den meget populær til hjemme- og kontorautomatisering.
Sensorer med RS485 tillader også at der er flere sensorer bå samme bus. En RS485 bus kan være op til 1km lang. Sensorer med RS485 grænsefladen er egnet til støjende industrielle miljøer.
Der er 15 varer.
1-wire strømmåler 0,3 til 15 Amp
Til AC- eller DC-strømovervågning
Galvanisk isoleret
1-wire kommunikation - 2 x RJ11 stik til daisy chain kobling
2 - 3 - 4 tråds Pt100 temperaturføler - 4-tråds anbefales.
Indbygget A/D konverter med kompensering
24 bit opløsning for temperatur måling
Kalibreret digital output
Eksellent langtids stabilitet
Hver føler har eget unik 64 bit serienummer

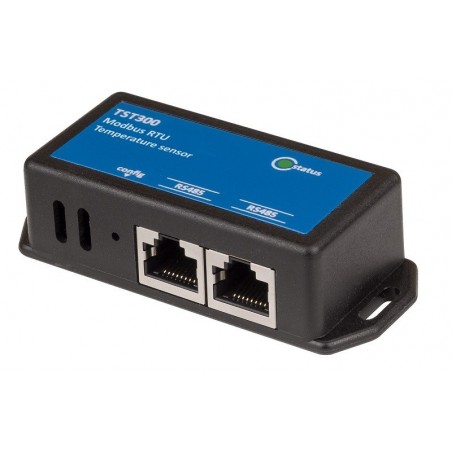

Temperatursensor TST300V2 med RS485 snitflade
±0.13°C nøjagtighed fra +20°C til +60°C
14 bit opløsning
2 x RJ45 til daisy chain forbindelse til næste føler
IP20 tæt kabinet
Lavt strømforbrug
Modbus address table: se TST300 manual
Log ind på danbit.dk og tryk DOWNLOADS
MODBUS RTU interface
Kombi-føler til temperatur og fugtmåling
Modbus RTU
2 x RJ45 stik - med daisy chain til næste modul
RS485 Bus til Controller.
Op til 32 enheder kan tilsluttes Controller
3.0% relativ fugtmåling nøjagtighed
12 bit opløsning for fugt måling
14 bit opløsning for temperaturmåling
Med monterings flanger
Excellent langtidsstabilitet
Hver modul har egen ID kode

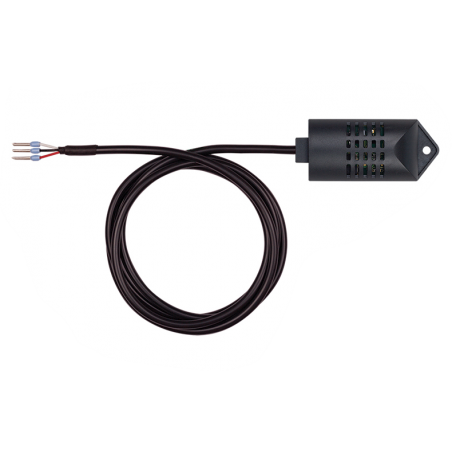

1-wire kommunikation - flere følere kan tilsluttes samme enhed
±3.0% relativ fugtighed nøjagtighed
±0.4% relativ temperatur nøjagtighed
12 bit opløsning for fugt måling
14 bit opløsning for temperatur måling
Kalibreret digital output
Eksellent langtids stabilitet
Hver føler har eget unik 64 bit serienummer
1-wire kommunikation - 2 x RJ11 stik til daisy chain kobling.
±3.0% relativ fugtighed nøjagtighed.
12 bit opløsning for fugt måling.
14 bit opløsning for temperatur måling.
Kalibreret digital output.
Eksellent langtids stabilitet.
Hver føler har eget unik 64 bit serienummer.

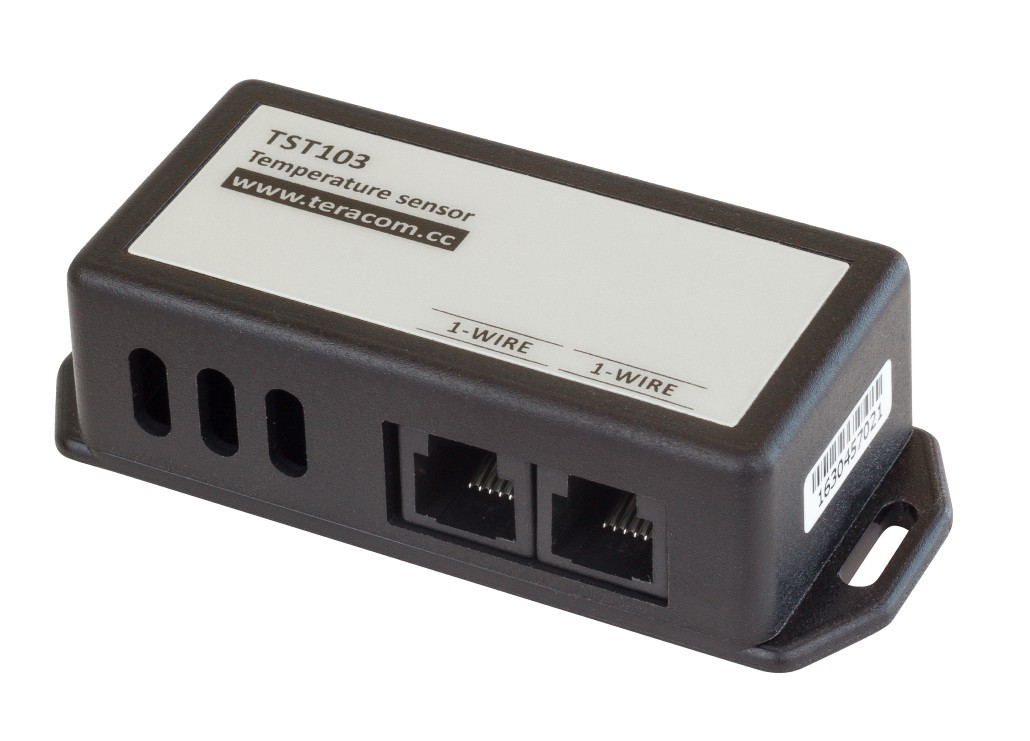

Temperaturføler med Dallas chip - op til 8 styk på samme bus
1-wire kommunikation til måleelektronikken
Med stik til kaskadekobling til næste føler
±0.5°C nøjagtighed fra -10°C to +85°C
12 bits opløsning
Temperaturføler i boksen
Meget lav strømforbrug
Hver enhed har et unik 64 bit serienummer

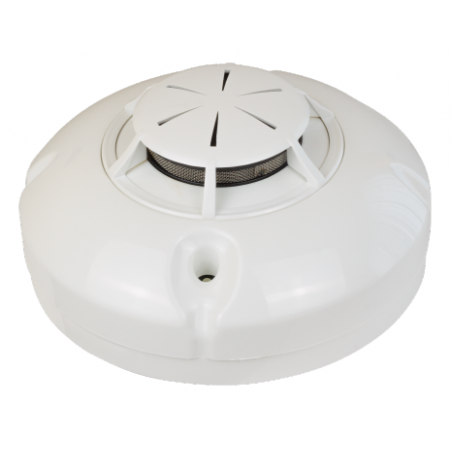

Røg alarm med diameter på 15 metes afstand
montering op til 11 meters højde
Røg sensitivitet:EN 54-7:2000+ A1:2002
Driftstemperatur:-10 to +55 °C
Dimensioner:Ø100 mm, h 47mm
Vægt: 100 g
Temperaturføler med Dallas chip - op til 8 styk på samme bus
1-wire kommunikation til måleelektronikken
±0.5°C nøjagtighed fra -10°C to +85°C
12 bits opløsning
Aluminum hoved giver lav termisk modstand
IP65 tæt
Meget lav strømforbrug
Hver enhed har et unik 64 bit serienummer
1-wire barometrisk trykmåler, 2 x RJ11 til daisy chain
Relativ præcision på 0.12hPa
Høj elektromagnetisk (EMC) immunitet
Høj linearitet og nøjagtighed
Nem installation
Eksellent langtids stabilitet
Hver enhed har egen unik 64 bit serienummer
Fjernindsamling af data, fjernovervågning af målere, energistyring

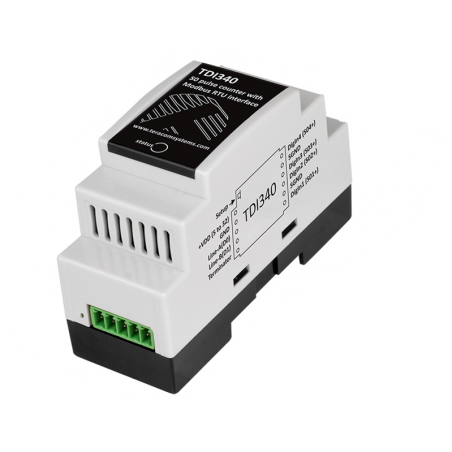

Energi-meter interface modul med MODBUS RTU
RS-485 interface med op til 63 enheder per BUS
Indbygget 120 ohm termineringsmodstand
Flash hukommelse til data og opsætning
Spændingforsyning fra 5 til 32VDC, 25mA ved 5VDC
Galvanisk isolerede digitale input - 10mS pollinghastighed
Valgfrie input: Open/Closed (dry contact og 32 bit tæller)
S0-pulstæller-applikationer:
Fjernovervågning af elektricitetsmålere
Industriel proceskontrol
Fjernovervågning af gasmålere og vandmålere
Overvågning af enheder med S0-udgange;
Procesovervågning
DIN skinne montering
Firmwareopdatering via interface.
Mål: 35 x 86 x 59 mm
Kuldioxid sensor med 1-wire bus kommunikation
0 - 10000ppm måleområde
Opløsning er 10ppm
NDIR sensor (NonDispersive InfraRed)
64-bit unik serienummer
Kan anvendes sammen med TCW241 og TCW220
1-wire spændingsmåler, med 2 x RJ11 til daisy chain
Galvanisk isoleret på DC spændingssiden, 1000VDC
10 bit opløsning - 0,1 volt (+/-2%)
Eksellent langtids stabilitet
IP30 tæt
Meget lav strømforbrug
Hver enhed har eget 64 bit serienummer
1-wire Current Loop Transmitter - 2 x RJ11 til daisy chain
Stor nøjagtighed - 10 bit opløsning
0-20mA og 4-20mA, 0,01mA opløsning (+/-2%)
Galvanisk isolation
IP30 tæt
Eksellent langtids stabilitet
Hver enhed har et unik 64 bit serienumber
Modul til detektering af vekselspænding - 85 - 250VAC
Threshold +/-8 VAC
Galvanisk isolation mellem AC og digital output Open Collector
2 niveauer med jumper
Lav temperaturdrift
Strømforsynes fra AC siden
