FireWire

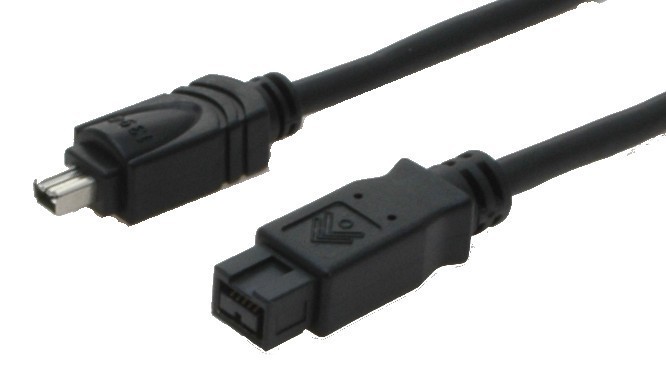

Der findes flere udgaver af FireWire stik, både et 4 og et 6 polet i den alm. IEEE1394 Type A standard, som kan overføre data med op til 400 Mbps og de nyere FireWire 800 kabler - IEEE 1394 Type B, som kan overføre med 800 Mbps. Disse standarder er kompatible med hinanden og den primære forskel på alm. FireWire og FireWire 800 er overførselshastigheden, derfor vil man naturligvis ikke kunne overføre hurtigere end den laveste...

Der findes flere udgaver af FireWire stik, både et 4 og et 6 polet i den alm. IEEE1394 Type A standard, som kan overføre data med op til 400 Mbps og de nyere FireWire 800 kabler - IEEE 1394 Type B, som kan overføre med 800 Mbps. Disse standarder er kompatible med hinanden og den primære forskel på alm. FireWire og FireWire 800 er overførselshastigheden, derfor vil man naturligvis ikke kunne overføre hurtigere end den laveste fællesnævner.

Højhastighedskommunikation

FireWire er en standard til højhastighedskommunikation mellem pc´er og perifert udstyr, som kræver høje hastigheder. Den normale serielle port klarer i de fleste tilfælde kun op til 115 Kbit/s. USB1.1 bussen klarer i bedste tilfælde op til 12 Mbit/s og op til 480 Mbit/s båndbredde med USB 2.0 (Hi-Speed). Kun USB 2.0 (Hi-Speed) er principielt hurtigt nok til f.eks. videoredigering, men – endnu mere vigtigt – USB-data transmitteres igennem pc’ens CPU, hvor FireWire leder data udenom CPU’en. Derfor er FireWire langt mere stabilt i praktisk brug, når man kræver kontinuerlig og hurtig overførsel af data.

2 standarder

FireWire består af 2 standarder; IEEE1394a med 400 Mbit overførsel, og IEEE1394b med 800 Mbit overførsel. FireWire bruger et 4, 6 eller 9 polet kabel, som minder om et USB kabel. DANBIT er selvfølgelig leveringsdygtig i flere forskellige interfaces til FireWire.

• Høj hastighed op til 800 Mbit/s
• ”Plug Play” installation af enheder på bussen med ”Hot Swap” understøttelse
• Benytter 4, 6 eller 9 polet stik med 4 dataledere (2 snoede par).
• I IEEE1394b er der snoet en ekstra leder i hvert par, bærende en Reference Ground.
• Desuden er der én ekstra leder, som dog ikke bruges for nuværende.
• Maksimal kabellængde 4,5 meter
• Mulighed for kaskadekobling af FireWire enheder på samme bus

FireWire kabler har krydset nogle af lederne:

FireWire 400
Signal: IEEE1394a
VP, power 1
VG, ground 2
TPA- 3
TPA+ 4
TPB- 5
TPB+ 6
VG Ydre skærm

FireWire 800
Signal IEEE1394b
TPB- 1
TPB+ 2
TPA- 3
TPA+ 4
TPA (R) 5
VG, ground 6
SC 7
VP, power 8
TPB (R) 9
VG, ground Ydre skærm
