Terminalkort med 100 skrueterminaler, 100 pin SCSI-II, Adlink DIN-100S-01
Terminalkort med 100 skrueterminaler
1 x 100-pin SCSI-II hun stik
Til DIN skinne montering
Kabel kan købes som tilbehør
158 x 120 x 52 mm (Bx L x H)

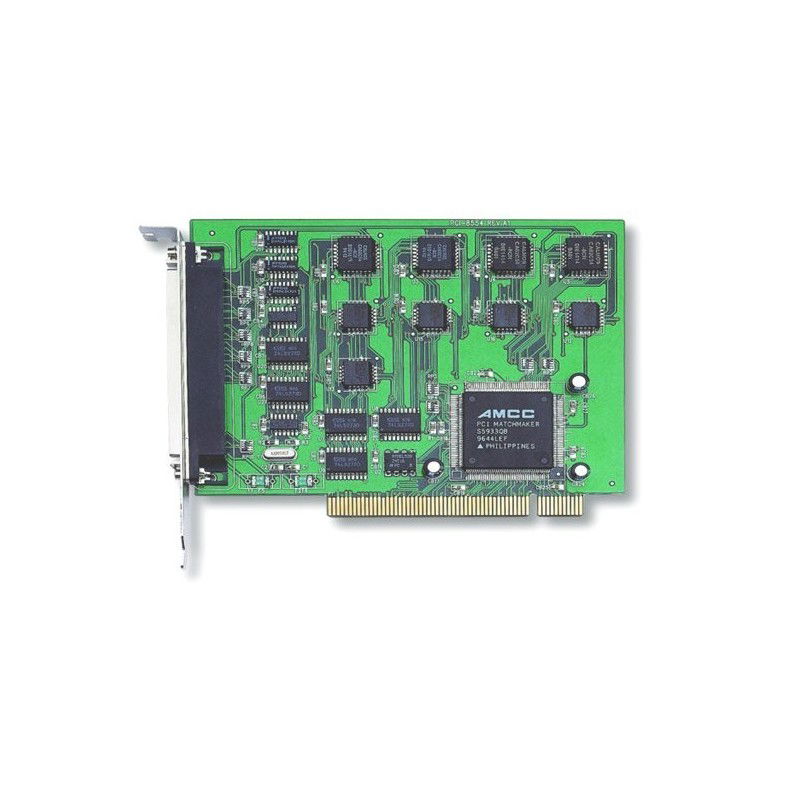

PCI 10 kanalers 16 bits tæller kort og 8 kanalers I/O
Supports a 32-bit 5 V PCI bus
On-board four 82C54 programmable timer/counter chips
10-CH independent 16-bit down counters
1-CH 32-bit cascaded timer
Four programmable clock sources for each timer/counter
Programmable de-bounce filter for external clock & external interrupt inputs
8-CH TTL DI & 8-CH TTL DO
Baseret på Intel 8254 Intern clock på 8 MHz
10 x 16 bit nedtællere maks. frekvens: 10 MHz
Tælling i binær eller BCD
Mulighed for ekstern clock
Terminalkort med 100 skrueterminaler
1 x 100-pin SCSI-II hun stik
Til DIN skinne montering
Kabel kan købes som tilbehør
158 x 120 x 52 mm (Bx L x H)
1 meter kabel til brug mellem I/O-kort og TERM100S
3,0 meter kabel til brug mellem I/O-kort og TERM100S
5,0 meter kabel til brug mellem I/O-kort og TERM100S
16 optoisolerede indgange, fælles stel (minus) og 16 optoisolerede udgange,
Supports a 32-bit 5 V PCI bus
16-CH isolated digital inputs
16-CH isolated digital outputs - Open-Collector
5000 VRMS optical isolation
Sink current up to 500 mA on each isolated output
Supports a 32-bit 5 V PCI bus
64-CH isolated digital inputs
2500 VRMS optical isolation
Sink current up to 500 mA on each isolated output
8 af de digitale udgange kan trække op til 500mA pr. kanal
32-CH optical-isolated digital input
32-CH optical-isolated digital output
Isolation Voltage: 3750 Vrms (Using external power)
Card ID: Jumper setting for multi-board identification
Open Collector: 8-channel - 500mA, Current Sinking, NPN
Open Collector: 24-channel - 100mA, Current Sinking, NPN
Med tilstandsdetektor på alle 32 indgange
Optoisolerede indgange - 2,5kV - fælles stel
Logik: Low 0-3,2VDC, High: 3,5 - 24VDC
