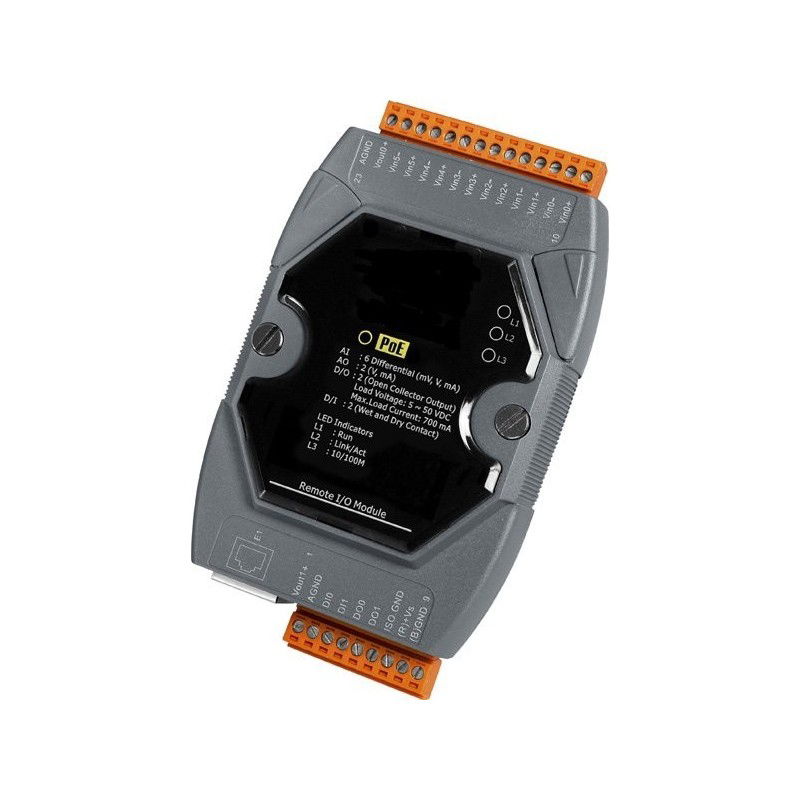

L-CON controller med 6 x Analog indgang, 2 x Analog udgang, 2 x Digital indgang, 2 x Digital udgang, 1 x RJ45, PoE

Intelligent Controller med Webserver
Logiske funktioner, så som: IF-THEN-ELSE
Ingen programmering. Bare vælg, klik og færdig
Supporterer: I/O-modul, tæller, timer, e-mail
Modbus/TCP-protokol til SCADA-software problemfri integration
IEEE 802.3af-kompatibel Power over Ethernet (PoE)
1 x RJ45 - 10/100Mbit Ethernet
6 x Analog input: 0 - +/-10V, 0 - 20mA
A/I opløsning: 16bit
2 x Analog output: 0 - +/-10V, 0 - 20mA
A/O opløsning: 12bit
2 x Digital output: 0 - +50VDC / 700mA Open Collector
2 x Digital input: Dry / Wet: 0 - +30VDC
D/I tæller: 16bit, 50Hz
Forsyningsspænding: PoE eller 12 - 48VDC / 4.5Watt

L-CON12W
2.956,00  DKK
Ekskl. moms
Antal
På vej ind

  • Download PDF
  • file_download Downloads
  • live_help Stil et spørgsmål

WISE (Web Inside, Smart Engine) er en produktserie udviklet af ICP DAS, der fungerer som kontrolenheder til brug i fjernlogisk kontrol og overvågning i forskellige industrielle applikationer. WISE tilbyder en brugervenlig og intuitiv webstedsgrænseflade, der giver brugerne mulighed for at implementere IF-THEN-ELSE-kontrollogik på controllere kun få klik væk; ingen programmering er påkrævet. Med sine kraftfulde og brugervenlige funktioner minimerer den læringskurven, forkorter markedsføringstiden og reducerer indsatsen og omkostningerne dramatisk til systemudvikling.

L-CON12W følger IEEE 802.3af-kompatibel (klassifikation, klasse 1) Power over Ethernet (PoE) specifikation. Det giver mulighed for at modtage strøm fra PoE-aktiveret netværk via Ethernet-par (kategori 5 Ethernet-kabel). Denne funktion giver større fleksibilitet og højere effektivitet, hvilket forenkler systemdesign, sparer plads, reducerer kabler og eliminerer behovet for dedikerede stikkontakter. I mellemtiden vil L-CON12W i tilfælde af et miljø uden PoE stadig være i stand til at modtage strøm fra hjælpestrømkilder som vekselstrømsadaptere eller batteri osv.

Dette multifunktionsmodul L-CON12W understøtter Modbus / TCP-protokol for at gøre problemfri integration med SCADA-software tilgængelig. Den har 6-kanals analoge indgange, 2-kanals analoge udgange, 2-kanals digitale indgange og 2-kanals digitale udgange. Hver analoge indgangskanal giver 240 Vrms høj overspændingsbeskyttelse.

Analog udgang
2 stk. ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V samt ±20 mA udgangs impedans 500 Ω. Opløsning 12 bit ± 0,1 % præcision
Analoge indgange
6 stk. differentialindgange: ±500 mV, ±1 V, ±5 V, ±10 V, 0 - 20mA, 4 – 20mA og ±20 mA. Indgangsimpedans 2 MΩ ved spænding og 125 Ω ved strøm. Opløsning 16 bit ± 0,1 % præcision
Digitale indgange
2 stk. Kan fungere på 2 måder: Som ”Dry Contact”; indgangen skifter ved at den lægges til stel eller ”Wet Contact”; Logisk 0: maks. 1 V Logisk 1: 3,5 – 30V Med 16 bit tællerfunktion maks. 50 Hz
Digitale udgange
2 stk. open collector 5 – 50 V 700mA
Dimensioner
123 x 72 x 35 mm
Driftstemperatur
- 25°C – 75°C
Forsyning
12 - 48 VDC via klemrække eller via PoE
Isolation
Optisk 2500 VRMS til analoge og digitale ind- og udgange i forhold til strømforsyningen. Magnetisk 1500 V fra netværksinterface til strømforsyningen
Netværk
10/100 Mbit m/RJ45 hunstik
Protokoller
Understøtter Modbus/TCP
