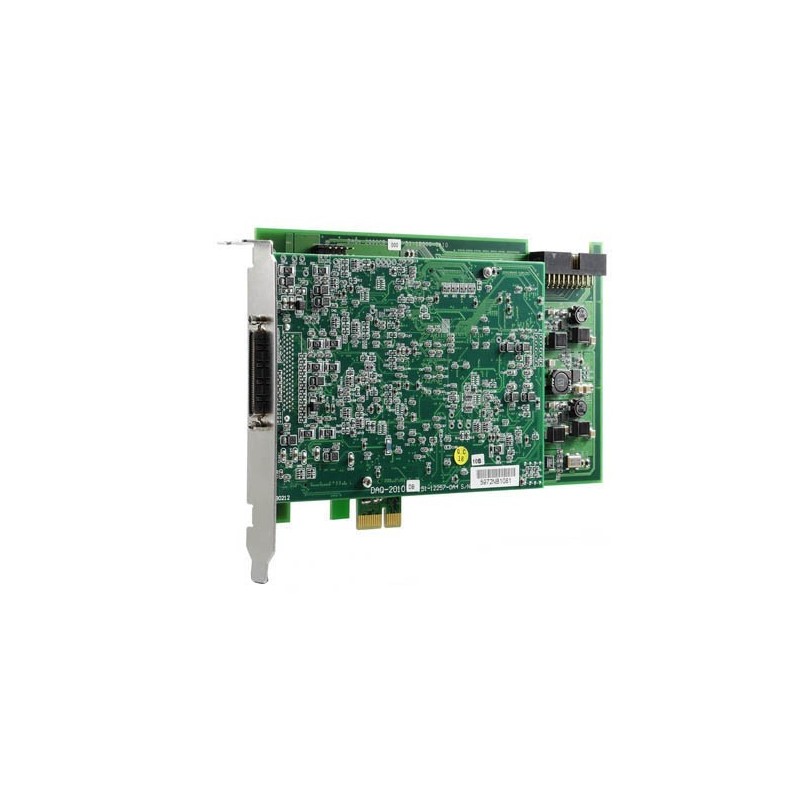

Adlink DAQe-2005. 4 kanals 16 bit dataopsamling, 500kHz / kanal, PCIE X1
4 kanaler, 16 bit A/D dataopsamler, PCI Express X1
4 differential indgange - op til +/-10VDC
Sample rate er 500kHz per kanal
68 polet VHDCI hunstik
Terminalkort tilkøbes - TERM68 + kabel
3.710,65 $
Ekskl. moms
Antal
På vej ind
Varenummer ADQ4S16PCI-E
Specifications
Data | 512 bytes måledata |
---|---|
Digital I/O | 24 programmerbare TTL ind/udgange |
Indgang | 4 differentielt koblede spændingsindgange med programmerbar forstærkning |
Konverterings- hastighed | 500 kHz / kanal |
Måleområde | ±10 V; ±5 V; ±2,5 V ±1,25 V; 0-10 V; 0-5 V; 0-1,25 V |
Nøjagtighed | ±0,01 % af FSR |
Opløsning | 16 bit |
Stik | 68 polet VHDCI hunstik |
Tæller | 2 stk. 16 bit TTL tællere |
Denne 4-kanals A/D-konverter bruger en konverter for hver indgangskanal, så konvertering kan finde sted eksakt samtidig på alle kanaler, hvilket ofte er et krav ved måling på signaler med stor båndbredde. Desuden udnyttes A/D konverterens hastighed fuldt ud. Konverteringen på flere A/D-kort monteret i samme PC kan synkroniseres. DMA overførsler understøttes, så A/D konverterens fulde hastighed kan udnyttes. De differentielt koblede indgange sikrer den bedst mulige støjundertrykkelse.
