16 digitala ingångar m PoE
16 digitala ingångar med isolering, utrett. med PoE

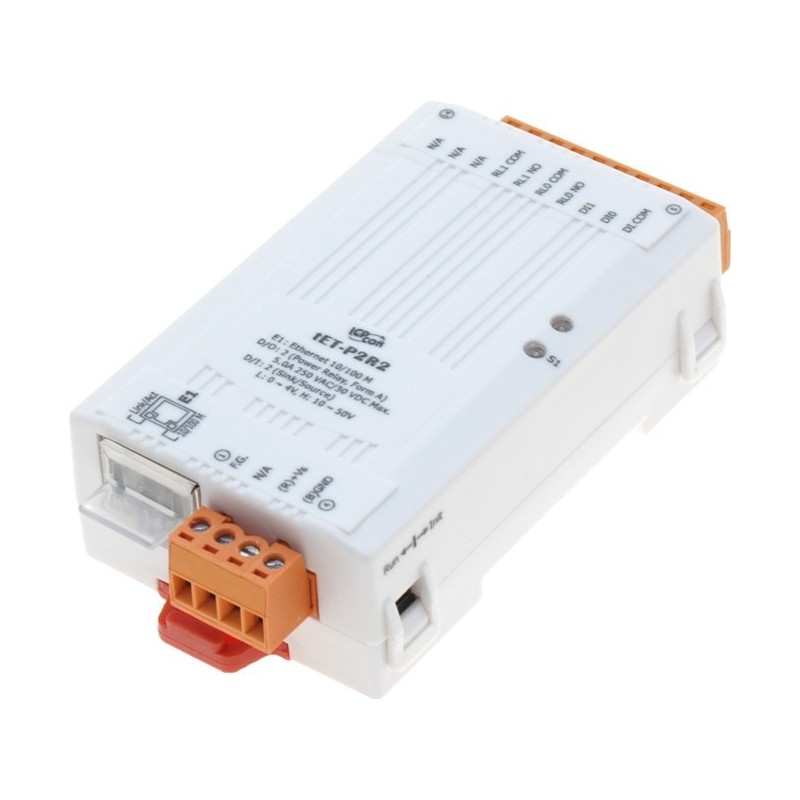

Ethernet I/O-modul Modbus/TCP / UDP-slav
1 x RJ45 Ethernet
Redundant strömförsörjning
Protokoll: TCP, UDP, HTTP, DHCP, BOOTP och TFTP
Webbkonfiguration och firmwareuppdatering via Ethernet
2 x digital ingång (våt - volt levereras)
2 x relä, COM, NO - 250VAC 5A, 30VDC 5A
Undvik induktiv belastning på reläkontakter
Med låst DI och 32-bitars 3,5 kHz-räknare
Med I/O-par - ingång speglas i den andras utgång
Dual-watchdog med Power-on-safe värde
Matningsspänning: 12 - 48VDC, 1,7 Watt
Mått: 98 x 52 x 27 mm
Drifttemperatur: -25 - +75°C
Med olika digitala I/O-funktioner är ETH-MOD-serien en IP-baserad Ethernet I/O-övervaknings- och styrmodul. Modulen kan fjärrstyras via Ethernet-nätverk med Modbus/TCP-protokoll. Detta gör ETH-MOD-serien till perfekt integration med HMI, SCADA, PLC och andra mjukvarusystem.
Funktionaliteten i ETH-MOD-serien är nästan densamma som ETHIOxx-serien. ETH-MOD är mini Ethernet I/O-modulerna i serien som stödjer olika I/O-typer, som t.ex Fotoisolerad digital ingång, reläkontakt. Modulen kan användas för att skapa en DI till DO-parkoppling via Ethernet. När konfigurationen är klar kan den seriella ETH-MOD-modulen justera statusen för de lokala DI-kanalerna och sedan använda Modbus/TCP-protokollet för att kontinuerligt skriva till en extern DO-enhet i bakgrunden.
ETH-MOD har dubbel watchdog som automatiskt återställer sig själv när den inbyggda firmware körs onormalt. Värdvakthunden övervakar värdstyrenheten (PC eller PLC) och utsignalen från modulen kan gå till fördefinierat tillstånd (säkert värde) när värden misslyckas.
För maximal utrymmesbesparing erbjuds ETH-MOD-serien i en otroligt liten formfaktor som gör den enkel att installera var som helst, även direkt inbäddad i en maskin. Den är utrustad med två löstagbara plintkontakter för enkel anslutning och har en kraftfull 32-bitars ARM MCU.
16 digitala ingångar med isolering, utrett. med PoE
6 x digitala ingångar - Våt (aktiv vid DC inn)
6 x Kraftreläutgångar - 24VDC / 250VAC / 5A
Protokoll: Modbus TCP / UDP
2 x RJ45 Ethernet-gränssnitt
Med inbyggd nätverksswitch - med daisy chain
I / O-Pair-funktion - ingången speglas till den andra utgången
Digitala ingångar med disk - max 500Hz
den minimala pulsbredden: 1 ms
Skruvplint
Matningsspänning: PoE eller 10 - 30VDC / 3watt
PoE INTE fört till LAN-port 2 (data enbart)
Inbyggd webbserver
Web HMI
Modbus TCP och Modbus UDP-protokoll
God kommunikationssäkerhet
2-port Ethernet-switch för daisy-chain topologi
Double watchdog
Wide driftstemperaturintervall: -25 ~ + 75 ° C
I/O-pair-länk: Speglar en ingång till annan utgång
Inbyggd I/O
11 x strömrelä: 250VAC / 24VDC 5A
Matningsspänning: 10 - 30VDC
PoE spänning återförs inte till LAN-porten 2
DIN-fäste
6 x digitala ingångar - Våt (aktiv vid DC in)
6 x Kraftreläutgångar - 24VDC / 250VAC / 5A
Protokoll: Modbus TCP / UDP
1 x RJ45 Ethernet interface med PoE inn
I / O-Pair-funktion - ingången speglas till den andra utgången
Digitala ingångar med disk - max 500Hz
den minimala pulsbredden: 1 ms
Skruvplint
Försörjningsspänning: PoE eller 10 - 30VDC / 3watt
