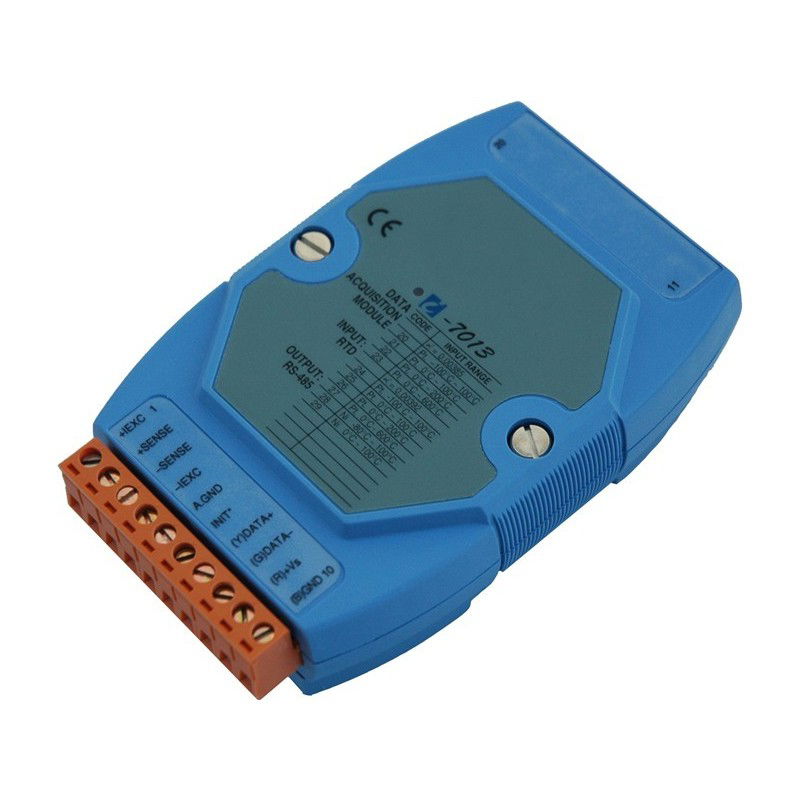

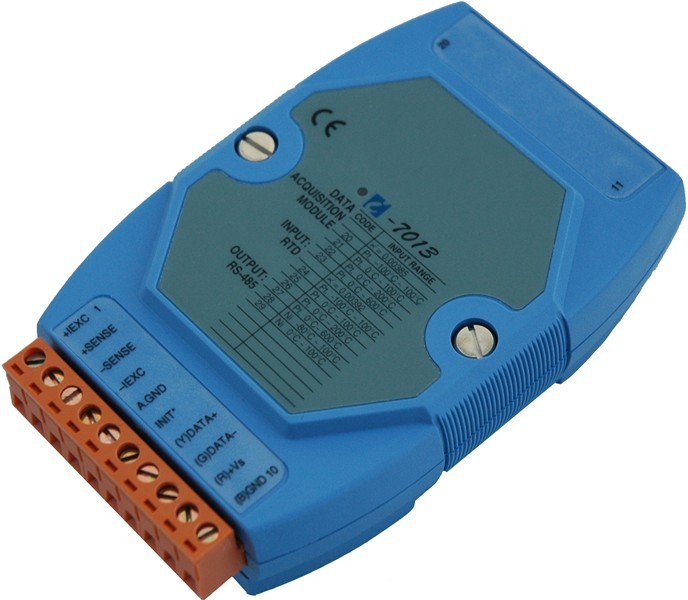

RS485 Module for temperature sensors
1 x input for 2-, 3- or 4-wire PT100,Pt1000 sensor
Nickel Temperature sensor
Supply voltage: 10 - 30vdc
Forsyning | 10 - 30 VDC, 0,7 W via klemrække |
---|---|
Indgang | 1 kanaks PT100 eller Ni RTD til 2-, 3- eller 4-tråds følere |
Indgangsimpedans | 2 MΩ |
Isolation | 3000 VDC |
Maks. hastighed | 10 målinger pr. sek. |
Måleområde | PT100: -100 ° – +100 ° C 0 ° – +100 Ni RTD: -80 ° – +100 ° C 0 ° – +100 ° C° C 0 ° – +200 ° C 0 ° – +600 ° C |
Opløsning | 16 bit, ±0,05 % præcision |
Stabilitet | Nulpunktsdrift:…… Drift af følsomhed:… ±0,3 µV / °C ≈ ±0.01 °C / °C ±25 ppm / °C ≈ ±0.01 °C / °C |
M485-ADRTD-I er et 1-kanals RTD-inputmodul, der bruges til måling af temperaturer via en RTD-sensor og understøtter sensorer af typen Pt100, Ni120 og Pt1000. Modulet tillader 2 / 3 / 4-leder RTD-forbindelser og har detektering af åben ledning. Derudover inkluderer M485-ADRTD-I også 3000 VDC intramodulisolering og understøtter eliminering af ledningsmodstand for 3/4-leder forbindelser.
Power or Voltage Output
0 - +10VDC, 0 - 20mA, 4 - 20mA
Resolution: 12-bit
Software Selectable Power or Voltage Output
Output Cable Detector for Power Output (4 - 20mA)
Backlink Voltage or Current
Configurable Power-on Value
Configurable Safe Value
3000 VDC Intra Module Isolation
Programmable Output Slope
Dual Watchdog
Temperature Range: -25 to +75°C
RS485 module with volt / mA output. Digital input
4 x analog output - 0 - +/- 10V and 0-20mA
Resolution: 14bit
5 x Digital input - Active high on contact for frame
RS485 Bus - Module is Slave
Format: (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
Baud Rate: 1200 ~ 115200 bps
Supply: 10 ~ 30 VDC
Module for PT100 or PT1000 sensor with 4-, 3- or 2-wire
for nickel temperature sensor (Ni RTD)
16 bit resolution
15 Measurements per second (Total)
Supply voltage: 10 - 30vdc / 1 Watt
Master RS485 must establish bias voltage
Dim: 123 x 72 x 35 mm
8 channel analog input module for RS485 Bus
16bit resolution
10 measurements per second (total)
for current measurement - shunt with 125 ohm resistance
Supply voltage: 10 - 30vdc / 1.3 watt
Dim: 123 x 72 x 35 mm
