Gateway / Protokol konverter

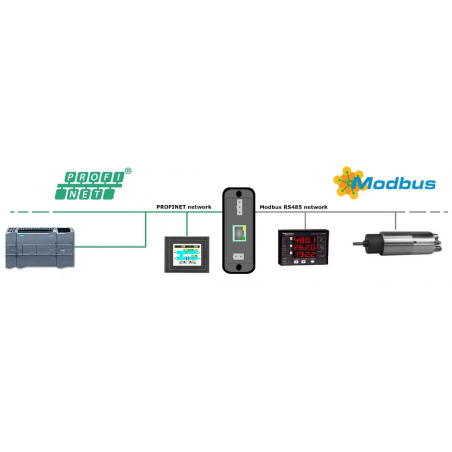

PROFINET til Modbus Master Converter

4kV isolation mellem PROFINET og Modbus

Vibrations- og stødsikkert metalhus

Driftstemperatur: -40°C til 105°C

1x RS485 op til 115200 bps for RS485

1x Ethernet-porte 10/100 Base-T Autosensing

DIN-skinne monteres

Strømindgang: 10-40VDC, 8-26VAC

Konfiguration via software

Dimensioner: 76mm x 86mm x 40mm

Vægt: 250g

Gateway fra Ethernet-slave til Profibus-master
Protokol/hierarki: DP-V0 Slave
PROFIBUS hastighed (kbps) i 10 step fra 9.6 - 12000
Hastighedsindstilling er automatisk
Maks. Inputdatalængde: 240 byte
Maks. Outputdatalængde: 240 byte
Adresseindstilling: 0 ~ 126 indstillet af DIP-switch eller EEPROM
Ethernet-protokol: TCP / UDP-server / klient
Konfiguration: Webkonfiguration

Seriel til HART konverter
Tillader 2 stk. HART masters
Point-to-point eller multi-drop HART mode
Mulighed for tilslutning af 15 HART moduler
Program til konfiguration af moduler
Isoleret COM 1: RS-232/422/485
PWR / RUN / ERR indication LED
Built-in Watchdog
4 kV ESD beskyttelse

Profibus til HART konverter, Gateway
4 X HART kanaler
Maks. 2 stk. HART masters
Point-to-point eller multi-drop HART mode
Mulighed for tilslutning af 15 HART moduler
RS232 port til konfigurering
Program til konfiguration af moduler
PWR / RUN / ERR indication LED
Built-in Watchdog
4 kV ESD beskyttelse
Driftstemperatur -25-75℃
Til DIN-skinnemontering

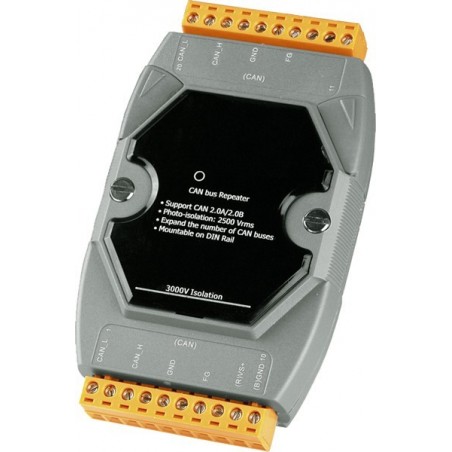

Baud rate (bps): 10k - 1M
Terminator Resistor: 120 ohm
3000VDC DC-til-DC isolation, 2500Vrms til photo-couple
ISO 11898-2, CAN 2.0A og CAN 2.0B
SC single mode, 1310 nm
RS-232 COM1
+10 - +30VDC ureguleret
-25 - +75 graders driftemperatur
10 - 90% luftfugtighed

Ethernet Gateway til CANopen netværk og Modbus RTU
1 x RJ45 10/100Mbps
Protokol: Modbus TCP Server
1 x RS232 / RS485 port (non-isoleret)
Modbus RTU slave
Baud rate: 1200 - 115.200
1 x CAN port
CANopen
CAN Baud rate: 10k - 1M
Indbygget 120 ohm terminering
Mål: 122 x 72 x 33 mm
Forsyningsspænding: 10 - 30VDC, 2,5Watt
Driftstemperatur: -25 - +75°C
DIN-beslag

Understøtter Modbus TCP/UDP master og slave
Understøtter Modbus RTU/ASCII master og slave
Maks. TCP-forbindelser (mastere) pr. seriel port: 32
1 x RJ45 Ethernet
3 x RS485 porte
Maks. 254 sedler
Maks. Baudrate: 115,2 kbps
12 - 48VDC / 1,7 Watt
Mål: 95 x 52 x 27 mm
Temperatur: -25 - +75°C
Statisk IP eller DHCP
Webserver til konfiguration (HTTP)
Automatisk RS-485 retningskontrol
Klemrækker
Omkostningseffektiv Modbus-gateway

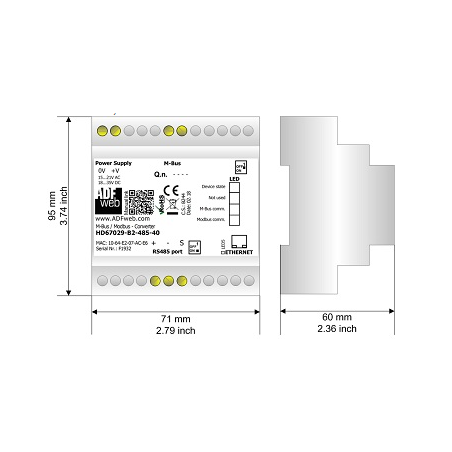

Protokol-konverter fra M-BUS enheder til PC/PLC som er Modbus Master
Op til 20 M-BUS enheder (målere)
RS485 Modbus interface til Modbus master
Gratis opsætningssoftware
Forsyningsspænding: 18 - 35VDC, 15 - 21VAC
Maks. effektforbrug: 4Watt
Baud rate: 1200 - 115.200 baud
Galvanisk isolation
Temperatur: -40 - +70°C
Mål: 71 x 60 x 60 mm


Understøtter M-Bus standard: EN-13757, CJ/T -188
1 x RJ45 MODBUS TCP
1 x M-BUS til maks. 100 slaver
M-Bus strømbegrænser
1 x RS232 til firmwareopdatering
Modbus TCP/RTU funktionskode 0x03 og 0x04 for at aflæse måledata
Baudrate: Dip-switch til M-Bus og seriel port fra 300 til 115200 bps.
Standard M-Bus-port-dataformat: Databit 8, Paritet lige, Stopbit 1
Understøtter op til 100 M-Bus slaver
M-Bus strømbeskyttelse
Kortslutningsbeskyttelse på M-Bus
Firmware opdateres via seriel port
Giver PWR, MTX og MRX 3 LED indikatorer
Vægmontering
Mål: 123 x 102 x 40 mm
Forsyningsspænding: 10 - 30VDC

Kompakt Modbus/TCP til RTU/ASCII Gateway med PoE
Skal ikke programmeres
1 x RJ45 10/100Mbps
1 x RS232 (DB9 han)
Understøtter Modbus TCP / UDP master og slave
​Understøtter Modbus RTU / ASCII master og slave
Baud rate op til 115.200 bps
Self-tuner til RS232
IEEE 802.3af - PoE (PD)
Forsyningsspænding u/PoE: 12 - 48VDC 2Watt
Mål: 90 x 52 x 27 mm
DIN-beslag
Driftstemperatur: -25 - +75°C

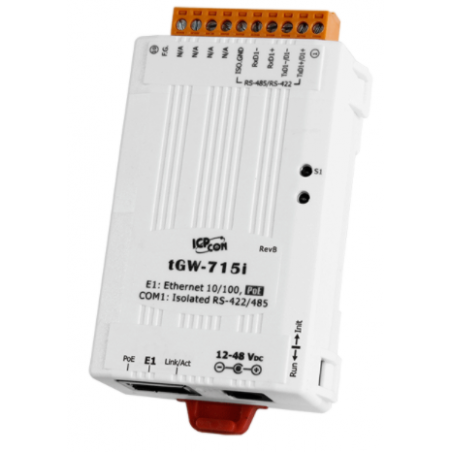

Kompakt Modbus/TCP til RTU/ASCII Gateway med PoE
Skal ikke programmeres
1 x RJ45 10/100Mbps
1 x RS485/422 (skrueterminal)
Baud rate op til 115.200 bps
Self-tuner til RS485/422
Automatisk sende-/modtage-retning på RS485
IEEE 802.3af - PoE (PD)
Forsyningsspænding u/PoE: 12 - 48VDC 2Watt
DC stik er Power Jack 5,5/2,1mm
Mål: 90 x 52 x 27 mm
DIN-beslag
Driftstemperatur: -25 - +75°C

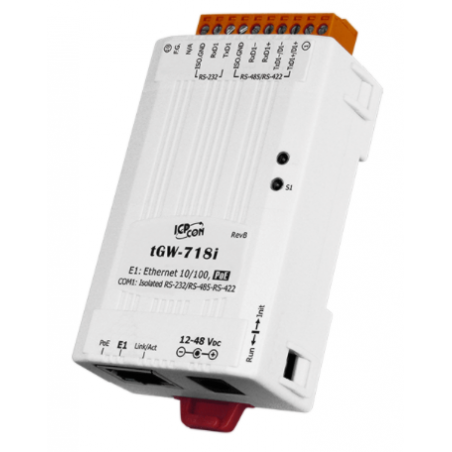

Kompakt Modbus/TCP til RTU/ASCII Gateway med PoE
Skal ikke programmeres
1 x RJ45 10/100Mbps
1 x RS232 / RS485 / RS422 (terminalblok)
Vælg kun 1 COM port som interface
3-pin RS232 (RX, TX, GND)
Baud rate op til 115.200 bps
Self-tuner til RS232
IEEE 802.3af - PoE (PD)
Forsyningsspænding u/PoE: 12 - 48VDC 2Watt
Mål: 90 x 52 x 27 mm
DIN-beslag
Driftstemperatur: -25 - +75°C

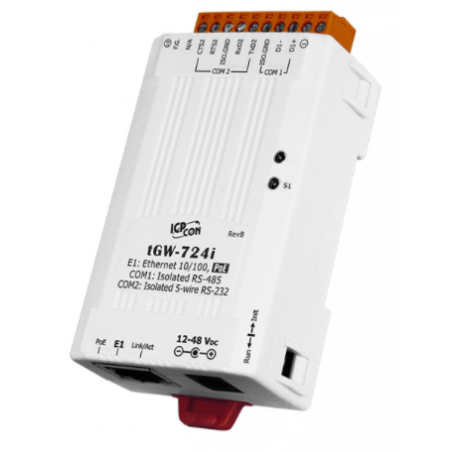

Kompakt Modbus/TCP til RTU/ASCII Gateway med PoE
Skal ikke programmeres
1 x RJ45 10/100Mbps
1 x RS232 (terminalblok) - 5-pin
1 x RS485 (terminalblok) - 2-pin
Baud rate op til 115.200 bps
Self-tuner til RS232
IEEE 802.3af - PoE (PD)
Forsyningsspænding u/PoE: 12 - 48VDC 2Watt
Mål: 90 x 52 x 27 mm
DIN-beslag
Driftstemperatur: -25 - +75°C

Understøtter indgangsspænding 10 ~ 30VDC
Fuldt kompatibel med ISO 11898-2 standarden
1 x RJ-45 Ethernet interface
2 x CAN-bus 9-polet D-sub-stik
Mekanisk valg af CAN bus Baud Rate
Understøttelse af CAN-bus ID-filterfunktionen
Support til CAN bridge
CAN-bus-monitoring
CAN Baud Rate fra 10kbps til 1Mbps
Modbus TCP Client / Server funktionen via konfiguration
Support til TCP/UDP CAN pair forbindelse
Bootloader til firmwareopdateringer
Forsyningsspænding: 10 - 30VDC
Driftstemperatur: -25 til + 75°C
Mål: 147 x 107 x 26 mm

Modul til CAN 2.0A og B
Modbus slave.
FW v1.11 supporterer også Modbus Master
ISO 11898-2-standarden
Baudrate 10kbps til 1M bps
Software til opsætning af CAN og RS232/422/485
Transparant mellem RS-232/485/422 via CAN-bus
Fuld duplex på RS-232/422-enheder understøttes ikke
CAN bus Baud rate konfiguration
CAN-accept filter konfiguration
CAN 2.0A eller 2.0B specifikt valg
RS-232/485/422 Baudrate og databitindstilling
RS-232/485/422 respond valg
Indstilling: Normal eller parforbindelse

NMT CANOPEN Slave
MODBUS RTU Master
Fejlkontrol: Node Guarding-protokol
Node ID: Indstilling af CAN_MRU Utility Software eller LSS Protocol
PDO-tilstande: Hændelsesudløst, eksternt anmodet, cyklisk og acyklisk SYNC
BOB-kortlægning: variabel
Antal SDO'er: 1 server, 0 klient
CANopen Version: DS-301 v4.02
Enhedsprofil: DSP-401 v2.1
CiA DSP-305 V1.1
CAN Baud Rate: 10K - 1M bps
Modbus Baud Rate 1200 - 115.200 bps
LED-indikatorer RUN, ERR og OVERRUN
Maks. 10 Modbus RTU I/O moduler
Hælpeprogram til konfiguration
7-segmemt LED til at vise Node ID, CAN baud rate og RS-485 baud rate

PROFINET / MODBUS konverter Gateway
PROFINET klasse B og RT klasse 1
1 x RJ45,
Max længde af input/output data er 512/512 bytes
Understøtter Modbus Master og Slave mode
Understøtter Modbus RTU- og ASCII -format
RS232 eller RS422 eller RS485
Baud rate for COM1 fra 1,2 til 460,8 kbps
LED-indikatorer
4 kV kontakt ESD-beskyttelse til enhver terminal
Forsyningsspænding: +10 til +30 VDC
Driftstemperatur: -25 til +75°C
Mål: 119 x 76 x 42 mm

Modul B - Seriel til fiber - fiber til seriel link
Automatisk RS-485 retningskontrol
Optiske fibre muliggør transmission op til 15 km til A modulet
Undgår lynnedslag og EMI/RFI -interferens
Understøtter +10 VDC ~ +30 VDC
ESD-beskyttelse til datalinjen RS-232/422/485
DIN-skinne montering
Understøtter driftstemperaturer fra -25 ° C ~ +75 ° C

Modul A - Seriel til fiber - fiber til seriel link
Automatisk RS-485 retningskontrol
Optiske fibre muliggør transmission op til 15 km til B modulet
Undgår lynnedslag og EMI/RFI -interferens
Understøtter +10 VDC ~ +30 VDC
ESD-beskyttelse til datalinjen RS-232/422/485
DIN-skinne montering
Understøtter driftstemperaturer fra -25 ° C ~ +75 ° C
