DB9 nullmodemadapter omformer et almindeligt serielt kabel til nullmodem-kabel
NULLMODEM9 er en DB9 han/hun nullmodem adapter, der f.eks. sættes i forlængelse af et almindeligt serielt kabel med DB9-stik. Adapteren sørger for at forbindelsen bliver til en nullmodemforbindelse.
Benforbindelserne er 1+6→4 | 2→3 | 3→2 | 4→1+6 | 5→5 | 7→8 | 8→7
1 stk. DB25 han og 1 stk. DB25 hun Type 1
Nullmodem kabel med 2 x DB9 hun, 28 AWG
Null modem kabel med DB9 han/hun, 20 cm
Pin 2 til pin 3
Pin 3 til pin 2
Pin 5 til pin 5
Kabel skærmen er forbundet til DB9 han stikket
Kabel skærm er ikke forbundet til DB9 hun stikket
Stikkene er med fingerskruer

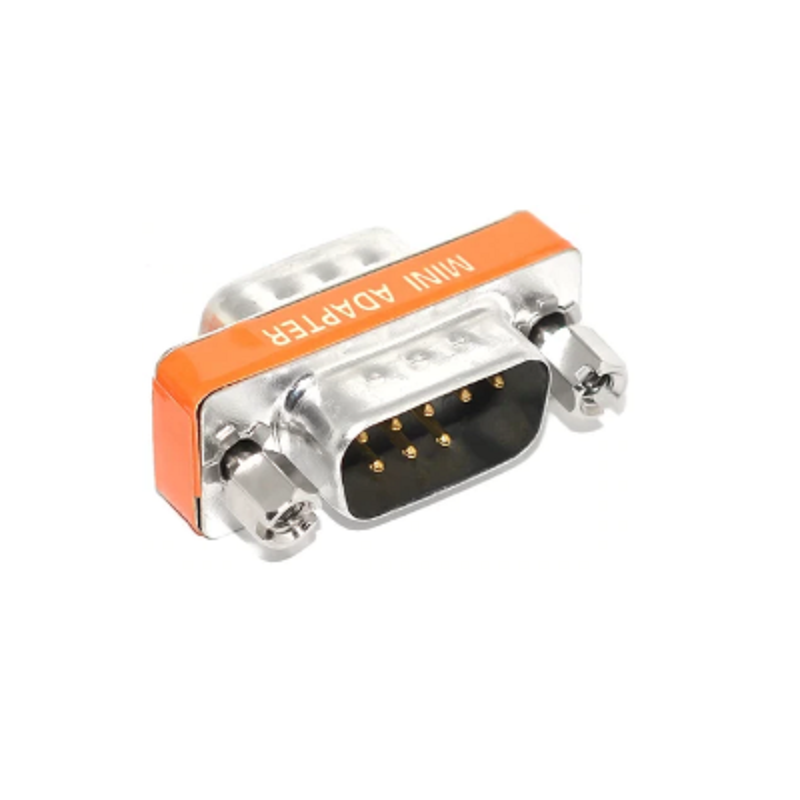

Nullmodem adapter
1 x DB9 han og 1 x DB9 han stik
Med skruer til fastmontering
