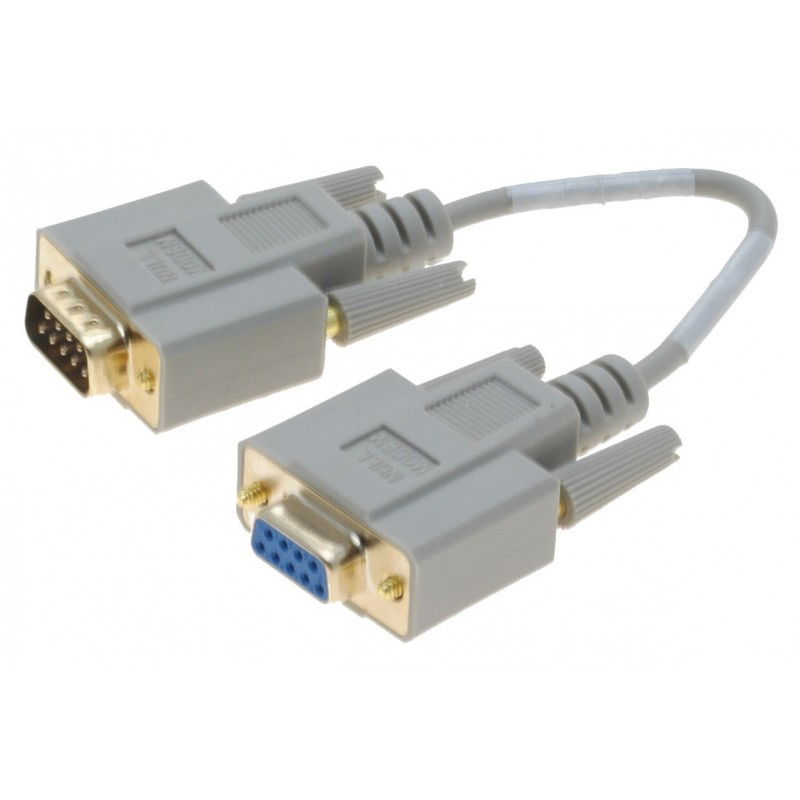

Null modem kabel med DB9 han/hun, 20 cm
Pin 2 til pin 3
Pin 3 til pin 2
Pin 5 til pin 5
Kabel skærmen er forbundet til DB9 han stikket
Kabel skærm er ikke forbundet til DB9 hun stikket
Stikkene er med fingerskruer
Null-modem kabel anvendes til en cross-over seriel forbindelse (RS232) mellem 2 DTE'er (computer, terminal, printer osv.). Navnet stammer fra brug af RS232 kabler til at forbinde to teleprinterenheder til to modemer for at kommunikere med hinanden.
RS232-standarden er asymmetrisk kommunikationsforbindelsens mellem to enheder, idet den ene er en DTE og den anden er en DCE. Med en nullmodem-forbindelse tværbindes transmissions- og modtagelinjerne. Afhængigt af formålet er undertiden også en eller flere handshake forbindelser tværbundne. Flere ledningslayouter eksisterer, da en nullmodem-forbindelsen ikke er dækket af RS232 standarden.
1 stk. DB25 han og 1stk. DB25 hun Type 1
Nullmodem adapter
1 x DB9 hun og 1 x DB9 hun stik
Driftstemperatur -55°C til + 105 °C
Med skruer til fastmontering
Nullmodem kabel med 2 x DB9 han, 28 AWG 2,0 m
DB9 nullmodemadapter omformer et almindeligt serielt kabel til nullmodem-kabel
