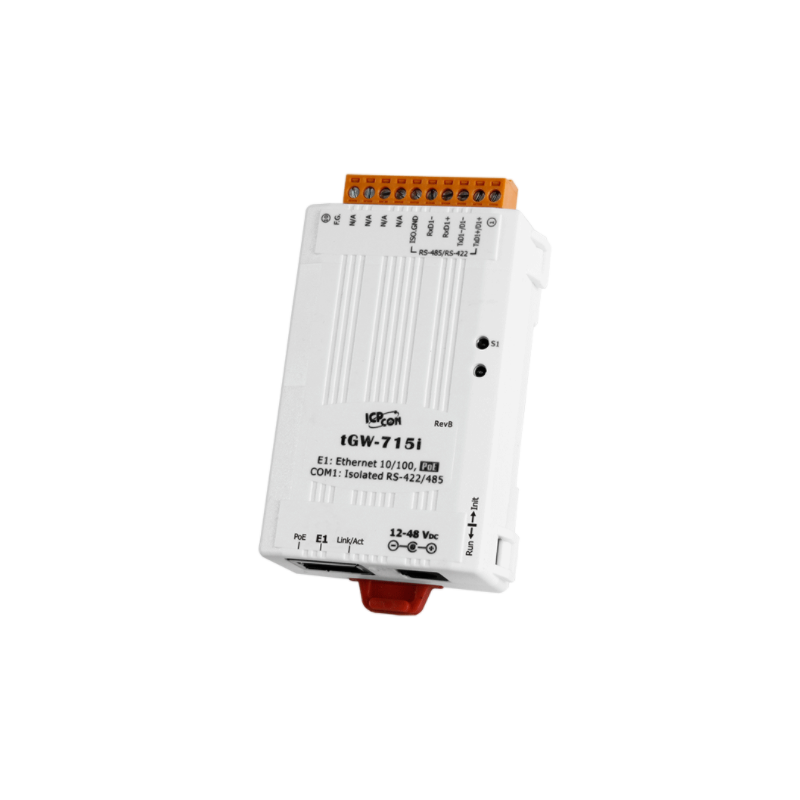

Kompakt Modbus/TCP til RTU/ASCII Gateway med PoE
Skal ikke programmeres
1 x RJ45 10/100Mbps
1 x RS485/422 (skrueterminal)
Baud rate op til 115.200 bps
Self-tuner til RS485/422
Automatisk sende-/modtage-retning på RS485
IEEE 802.3af - PoE (PD)
Forsyningsspænding u/PoE: 12 - 48VDC 2Watt
DC stik er Power Jack 5,5/2,1mm
Mål: 90 x 52 x 27 mm
DIN-beslag
Driftstemperatur: -25 - +75°C
ETH-MODGW7xx serien er en Modbus-gateway der gør det muligt for en Modbus TCP/IP - UDP-host at kommunikere med serielle Modbus RTU/ASCII remote terminal enheder gennem et Ethernet-netværk og derved eliminerer kabellængdebegrænsning af ældre serielle kommunikationsenheder. Det modul kan bruges til at oprette en par-forbindelse-applikation (Pair-connection) som såvel som seriel-bridge eller seriel-tunnel applikation), og kan derefter rute data over TCP/IP mellem to serielle Modbus RTU/ASCII enheder, hvilket er nyttigt ved tilslutning af mainframe-computere, Servere eller andre serielle enheder, der bruger Modbus RTU/ASCII protokoller og har ikke selv Ethernet-kapacitet. Det maksimale antal TCP-forbindelser for hver seriel port er op til 32 (RevB), dette giver flere Master adgang til slave enheder på den samme serielle port. Read cache-funktionen bruges til at gemme tidligere anmodninger og svar i hukommelses-buffer i ETH-MODGW7xx. Når andre HMI / SCADA-Master controllere sender de samme anmodninger til den samme RTU-slaveenhed returneres det cachelagrede svar med det samme. Denne funktion reducerer dramatisk belastningen på seriel-
port-kommunikation og sikrer hurtigere TCP-svar, og forbedrer stabiliteten i hele systemet.
Netadapter - switch mode type
110-240 VAC til 12VDC/1.5A
DC stik: 5.5/2.1 mm
1 meter kabel
Understøtter M-Bus standard: EN-13757, CJ/T -188
1 x RJ45 MODBUS TCP
1 x M-BUS til maks. 100 slaver
M-Bus strømbegrænser
1 x RS232 til firmwareopdatering
Modbus TCP/RTU funktionskode 0x03 og 0x04 for at aflæse måledata
Baudrate: Dip-switch til M-Bus og seriel port fra 300 til 115200 bps.
Standard M-Bus-port-dataformat: Databit 8, Paritet lige, Stopbit 1
Understøtter op til 100 M-Bus slaver
M-Bus strømbeskyttelse
Kortslutningsbeskyttelse på M-Bus
Firmware opdateres via seriel port
Giver PWR, MTX og MRX 3 LED indikatorer
Vægmontering
Mål: 123 x 102 x 40 mm
Forsyningsspænding: 10 - 30VDC
Termisk modstand strømtransmissionsmodul til Pt1000
Strømforsyning: 16 - 36VDC (to-wire loop strømforsyning)
Udgang: 4 - 20mA
Tilslut I+ og GND I- til A/D indgang.
Er A/D indgang til 0-10V, forbind 125ohm over indgang
Det vil give 0-10V tværs over 125ohm modstanden
Til 2 - 3 leder platinmodstand PT1000 temperaturføler
Tilkøb Pt1000 temperaturføler
Nøjagtighed: 0,2% FS Relateret til nøjagtighedsniveauet for den tilsluttede platinmodstand
Mål: se tegninger
Høj opløsning farve touchskærm
PoE (Power over Ethernet)
RS232 port, RS485 bus
USB download port
RTC (Real Time Clock)
GUI design
Gratis HMIWorks udviklingsværktøj
Understøtter C sprog og Lader Designer
Modbus/TCP, Modbus/RTU og DCON protokol
Mål: 126 x 92 x 29 mm
Driftstemperatur: -20 ~ 50 ° C
Understøtter brugerdefineret tredjepartsprotokol (C-sprog)
CO2 - CO - Temperatur - Fugt
Måling af kulilte og kuldioxid med alarmgiver ved høj koncentration
LCD farve-display med touch
CO fra 9 til 1000 ppm
CO2 fra 0 til 9999 ppm
Elektrokemiske sensorer (NDIR CO2 føler)
Temperatur fra -10 - +50°C, fugt fra 0 - 100% RH
Dugpunkt måling baseret på temperatur og fugt
Op til 450.000 logninger med dato- og tidsstempler
APP: iOS APP og Android-APP, effektfuld software
DCON, Modbus RTU/TCP og MQTT-protokollerne
RS-485 2-wire / Ethernet RJ45
Relæudgang til lokal alarm eller til bygningsstyringen
Forsyningsspænding: PoE og 12 - 48VDC ca. 3.5Watt
IP43 tæt kabinet (CO2 + temperatursensor)
Mål: 114 x 106 x 56 mm
DIN-beslag eller vægmontering
